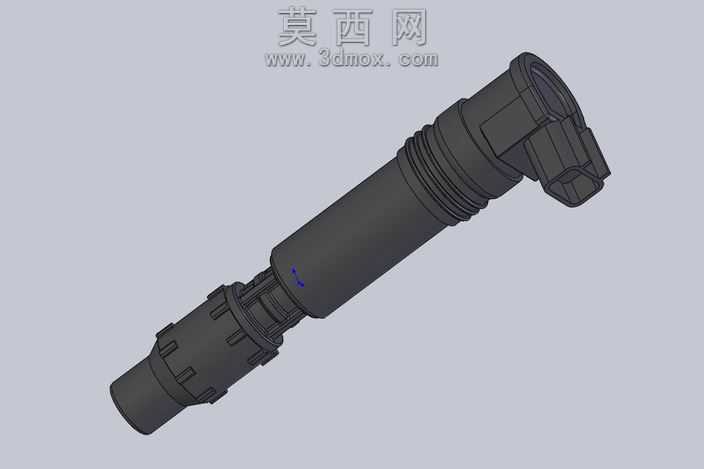

汽车电装点火插头线圈三维结构设计

本模型采用SolidWorks软件进行全参数化三维建模，完整还原电装插头线圈的真实结构与外观细节。建模过程中首先对产品进行结构拆解，将整体划分为绝缘外壳主体、弯角接插端、高压输出端、内部线圈绕组限位结构、密封环槽等多个独立特征模块，遵循从基础草图到实体特征、从整体轮廓到局部细节的建模逻辑，通过拉伸、旋转、扫描等基础特征命令构建主体框架，再使用倒角、阵列、切除等命令细化外壳表面的防滑筋位、卡扣结构、定位凸台等细节，保证各部件之间的装配间隙符合实际生产公差要求。材质渲染阶段，针对不同部件赋予对应材质属性：主体绝缘外壳采用黑色玻纤增强尼龙材质，调整材质粗糙度、漫反射参数还原工程塑料的哑光磨砂质感；金属接插端子部分赋予镀锡铜材质，添加轻微金属反光与表面细微划痕效果提升真实感；密封胶圈部位赋予黑色橡胶材质，调整弹性质感与亚光特性，整体渲染采用柔和的工业产品布光方案，多角度呈现产品的结构层次与外观细节。结构设计上充分考虑点火线圈的实际使用场景，弯角式接插端适配发动机舱内的狭小安装空间，外壳表面的多道环形筋位既提升壳体结构强度，也起到安装时的限位与密封辅助作用，端部的卡扣结构保证与对应插座对接时的连接稳固性，避免车辆运行过程中出现松脱断电问题，内部预留的线圈安装腔体尺寸精准匹配绕组与铁芯的装配需求，整体结构兼顾电气绝缘性能、结构强度与安装便利性，可用于汽车电气系统教学演示、产品结构验证、维修配件参考等场景。
