90度弯式液压软管连接接头设计

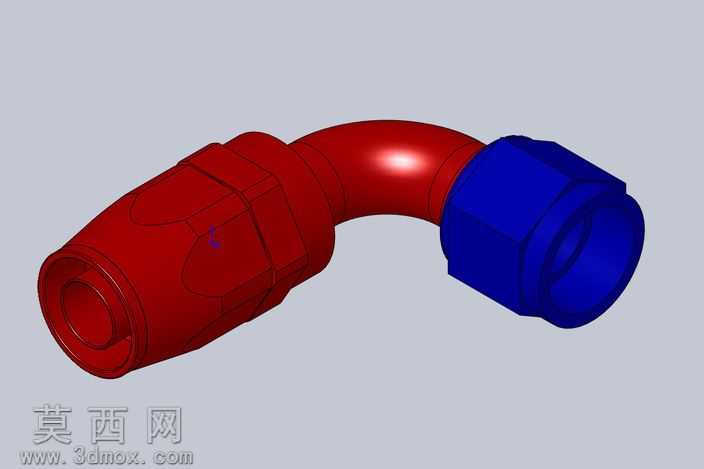

本作品为90度弯式软管连接接头的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先通过草图绘制勾勒接头两端的接口轮廓，一端为适配软管插接的直插式结构，另一端为带内螺纹的锁紧连接端，中间过渡段采用90度平滑圆弧弯管结构，建模过程中严格控制各段壁厚均匀性，避免出现应力集中的锐角结构，对六角锁紧部位做了标准对边尺寸的参数化约束，保证符合通用五金配件的加工尺寸规范。材质与渲染阶段，针对接头不同功能部位做了差异化材质赋予，软管插接端与弯管主体采用红色工程塑料材质模拟，还原非金属接头的哑光带细微颗粒的质感，锁紧螺母部位采用深蓝色金属烤漆材质，渲染时调整金属材质的反射粗糙度，既体现金属件的硬朗质感，又避免过度反光造成的结构细节丢失，场景采用浅灰色纯色背景，搭配柔和的三点布光，分别从主光、补光、轮廓光三个角度打光，清晰呈现接头的内外轮廓、六角棱边、圆弧过渡等结构细节，同时在弯管曲面处做出自然的高光过渡，还原真实产品的视觉效果。结构设计上，该接头采用90度转向结构，可适配管路布局中需要直角转向的安装场景，直插端做了环形防滑槽设计，提升软管插接后的抱紧力防止脱落，锁紧端的内螺纹做了标准牙型建模，六角部位的尺寸适配常规扳手的操作空间，弯管段的弯曲半径经过合理计算，既保证管路转向的流畅性，又不会因为弯曲半径过小造成流体输送阻力过大，整体结构无多余冗余设计，各部位衔接处做了圆角过渡处理，既提升安装使用时的安全性避免划手，也能优化注塑或机加工过程中的工艺性，减少应力开裂风险。设计思路围绕管路连接的实际使用需求展开，兼顾安装便捷性、连接密封性与结构耐用性，参数化的建模方式可快速调整接口尺寸、弯曲半径等参数，适配不同规格的软管与连接端口需求，可直接用于产品设计验证、加工工艺参考以及管路装配模拟场景。
