ATI-LS1型曲柄阻尼器结构设计

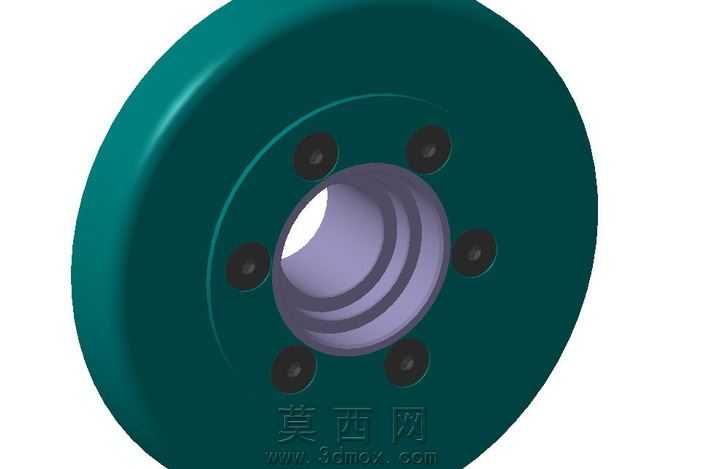

本作品为ATI-LS1曲柄阻尼器的三维参数化模型，建模过程严格遵循机械设计规范，以回转体类零件建模逻辑为核心，首先通过草图绘制确定阻尼器的径向截面轮廓，精准约束外轮缘、中心轴孔、周向安装孔的位置与尺寸参数，保证各安装孔沿圆周方向均布的位置度公差符合实际装配要求。建模阶段采用旋转凸台命令生成阻尼器的主体基体，随后通过拉伸切除命令完成周向六个安装孔的成型，对中心轴孔的多级阶梯结构进行逐段切除，还原轴孔内部的阶梯定位结构，确保与配套曲轴的装配适配性。材质渲染阶段，主体轮缘部分采用深墨绿色哑光金属漆材质，模拟实际产品表面的氧化防锈涂层质感，中心轴孔部分采用浅紫灰色金属材质，还原轴孔内壁经过精加工后的金属光泽，安装孔内壁做深色哑光处理，区分不同加工面的视觉效果，整体渲染采用柔和的环境光，突出零件的曲面过渡与结构层次，清晰展现各部分的结构边界。结构设计上，该阻尼器采用圆盘式主体结构，外轮缘为等厚度回转结构，提供足够的转动惯量来实现阻尼减振效果，中心阶梯轴孔用于与曲轴端部定位配合，周向均布的六个沉头安装孔用于穿设紧固螺栓，将阻尼器牢牢固定在曲柄端面，避免工作过程中出现松脱偏移。设计思路围绕动力系统曲柄减振需求展开，通过合理分配主体轮缘的质量分布，在控制整体重量的前提下保证足够的阻尼力矩，同时兼顾安装便利性，所有安装孔的位置、孔径均匹配标准曲柄的安装接口，中心轴孔的阶梯尺寸适配对应曲轴的轴端直径，无需额外修改即可直接用于虚拟装配验证，可用于动力系统的运动仿真、装配干涉检查以及产品展示环节，帮助设计人员直观理解曲柄阻尼器的结构组成与装配逻辑，也可作为同类阻尼部件设计的参考模板，缩短同类型产品的开发建模周期。
