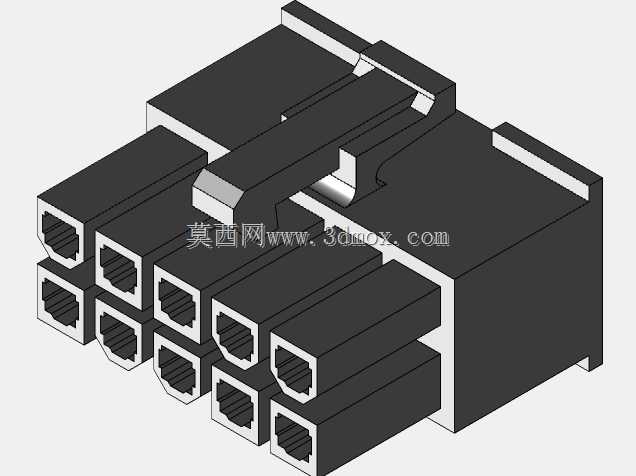

双排十针内螺纹电气连接接插件结构

这款双排十针内螺纹接插件，主要应用在工业控制回路、低压电气设备内部的信号与小电流传输场景，常见于PLC扩展模块接线、传感器集线连接、小型机电设备内部线束对接等工况，承担多线路快速插拔、稳定导通的核心作用，能够在设备装配、后期运维过程中大幅降低接线作业的复杂度，避免多线序错接的问题，同时依靠自身的结构锁紧特性，抵御设备运行过程中产生的小幅振动，防止接插部位松脱导致的信号中断、接触不良等故障。从功能特性来看，该接插件采用双排错位排布的十组内螺纹接口，每一组接口都对应独立的导通回路，接口内部的内螺纹结构可以配合带外螺纹的插针实现旋合锁紧，相比普通直插式接插件，螺纹配合的接触面积更大，导通电阻更低，能够承载更大的持续工作电流，同时抗拉扯性能更强，在需要经常插拔调试、或是线束存在一定外力牵拉的使用场景下，连接可靠性远高于普通直插接插件。接插件整体采用一体化的绝缘基座设计，基座选用耐温、绝缘性能优异的工程塑料材质，相邻针位之间设置有足够的绝缘隔筋，能够避免相邻回路之间的爬电、击穿风险，满足低压电气场景的绝缘安全要求。在设计思路上，这款接插件优先考虑了接插对位的便捷性与防呆特性，基座外侧设置有不对称的定位凸台与卡扣结构，插合时只有对位方向正确才能顺利插入，从结构上杜绝了反插、错插的可能，顶部的弹性卡扣可以在接插到位后自动卡入对接端的卡槽，实现轴向的初步固定，配合每一路接口的螺纹锁紧结构，形成双重固定保障。在外形尺寸与安装边界上，该接插件整体为规整的长方体结构，双排针位采用等间距排布，横向与纵向的针位间距符合通用低压接插件的尺寸规范，可以适配市面上多数同规格的对接插头，安装时不需要额外定制特殊的安装位，既可以直接通过基座尾部的卡扣固定在设备面板的预留开孔上，也可以配合线束护套悬空布置，基座的边角都做了圆角过渡处理，避免装配过程中划伤操作人员或是磨损线束外皮，整体的外形尺寸紧凑，在狭小的设备内部腔室中也能顺利布置，不会占用过多的安装空间，同时每一路内螺纹接口的入口都做了导向倒角，插针插入时可以顺着倒角顺利进入螺纹孔，降低对位难度，提升装配作业的效率。
