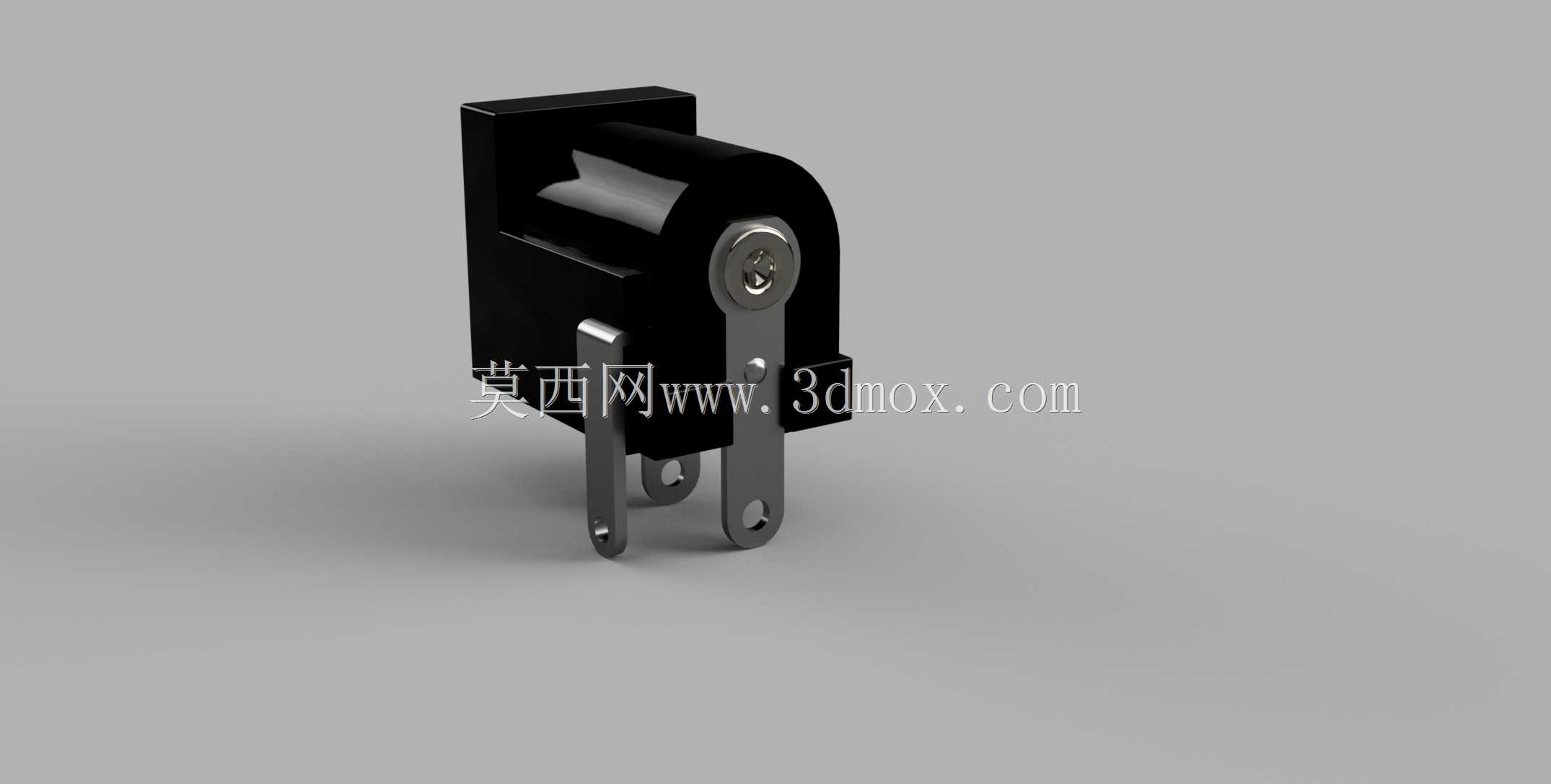

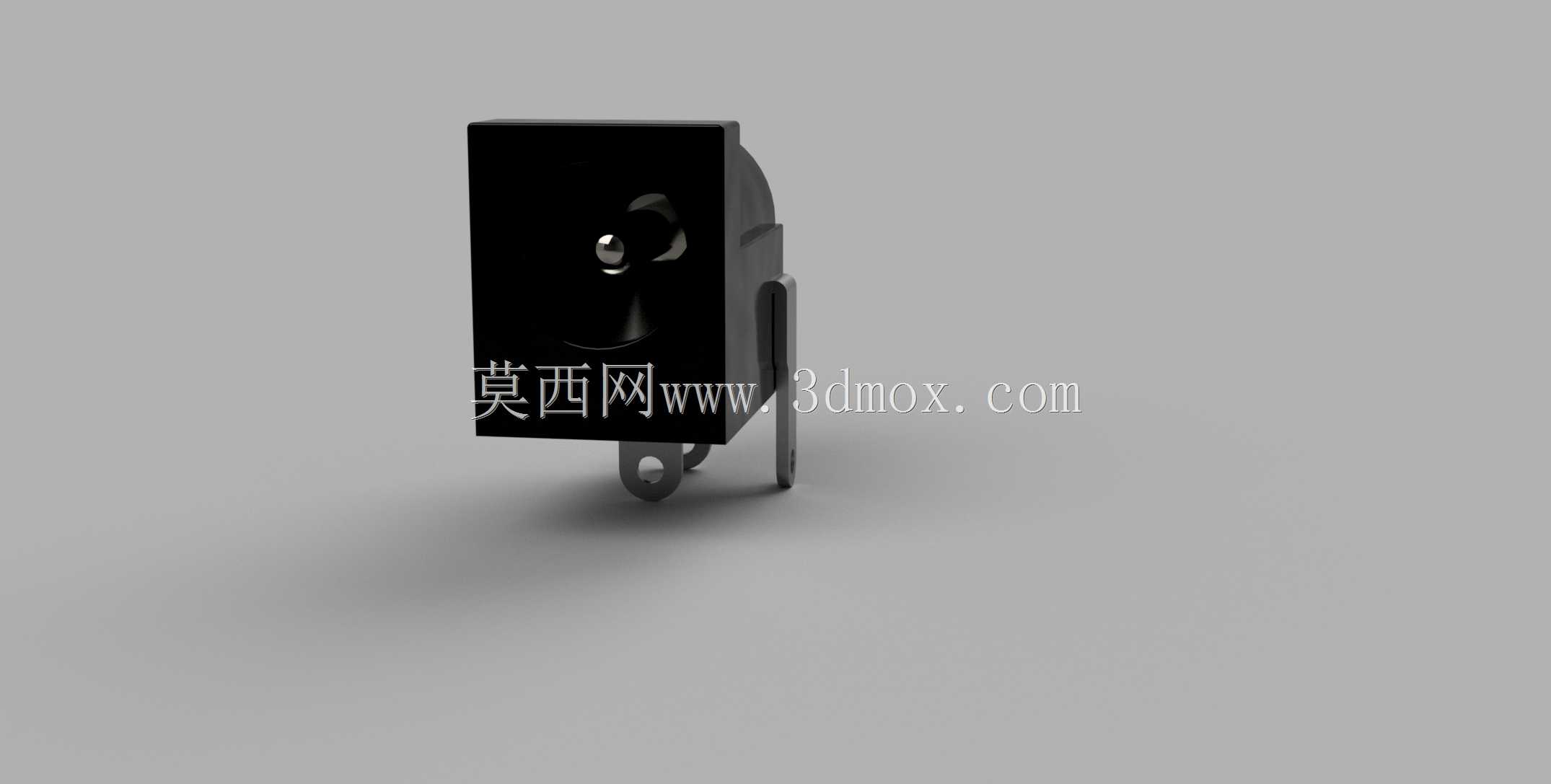

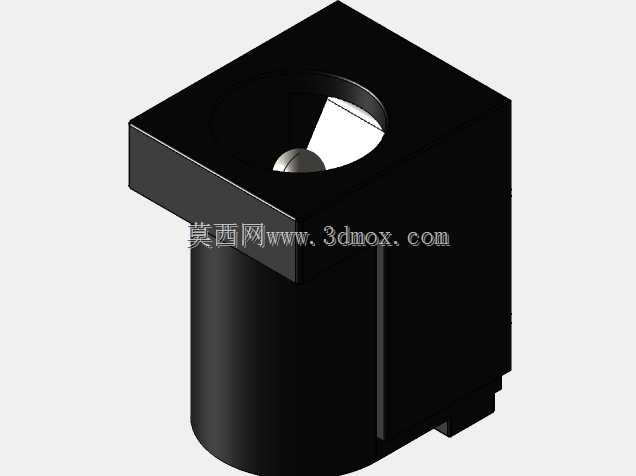

DS-210型2.1规格板载直流电源插座

这款DS-210规格2.1直流插座，是面向印刷电路板安装场景设计的板载电源接插件，广泛应用在消费电子、小型工控板卡、便携数码设备、桌面小型电器的直流电源输入环节，承担外接直流电源与板载电路的导通连接作用，是低压直流供电设备上十分常见的接口部件。在实际使用场景中，这类插座主要匹配外径5.5mm、内径2.1mm的标准DC公头插头，能够稳定传输低压直流电能，为板载后端电路提供可靠的电源输入通路，常见于路由器、小型机顶盒、开发板、便携音响、桌面小型驱动模块等设备的电源输入位置，适配日常多数低压直流供电的板载安装需求。从功能特性来看，这款插座采用卧式侧插的板载安装结构，固定引脚与中心导电引脚做了差异化设计，其中两组固定引脚间距约3.3mm，在设计时特意优化了固定引脚的位置，避免安装焊接过程中固定引脚与中心导电引脚出现干涉问题，既能够在波峰焊或手工焊接过程中让插座牢牢固定在PCB板面上，也能保证中心导电引脚的焊接精度，避免引脚错位导致的接触不良、短路等隐患。插座的主体采用绝缘耐温的工程塑料材质，具备良好的绝缘性能与耐焊接高温特性，能够适配常规PCB焊接的温度工况，不会在焊接过程中出现壳体变形、引脚移位的问题；导电接触部位采用金属镀层处理，具备良好的导电性能与抗磨损能力，多次插拔后仍能保持稳定的接触压力，降低接触电阻过大导致的发热、压降问题。从设计思路上，这款插座优先考虑板载安装的空间适配性，整体外形紧凑，卧式安装的结构不会在PCB板面垂直方向占用过多空间，适合内部空间局促的小型电子设备使用；引脚的排布完全适配常规PCB布线的间距规范，设计人员在进行板卡布线时，可以直接按照引脚间距预留焊盘位置，不需要额外调整布线规则，能够有效缩短板卡的设计周期。在安装边界上，这款插座的插脚伸出长度适配常规厚度的PCB板材，焊接后插座主体与板面贴合紧密，不会出现晃动、翘起的问题；插头插拔的导向结构做了圆弧过渡处理，公头插入时能够顺畅对位，不会出现插偏导致的内部弹片变形问题，同时插座内部的弹片结构设计有合适的抱紧力，插头插入后能够保持稳定连接，在设备受到常规幅度的震动、挪动时不会出现电源松脱断电的情况，能够满足日常民用与普通工业场景下的直流电源连接可靠性要求。
