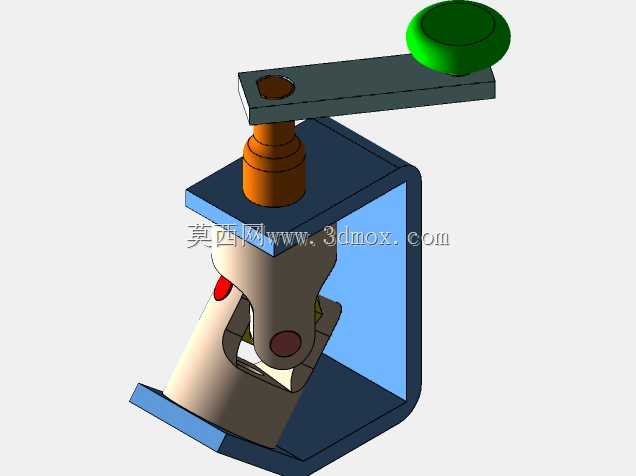

带手摇操作端的十字轴式万向节传动结构

这款带手摇操作端的十字轴式万向节结构，是机械传动系统中用于轴线存在夹角场景的核心连接部件，广泛应用于需要变角度传递旋转扭矩的各类设备中，从小型手动操作的试验台、教具演示装置，到轻工机械的进给传动链路、小型设备的调节传动机构都能见到这类结构的身影，它可以在输入轴与输出轴轴线不共线、存在一定倾斜夹角的工况下，持续稳定地传递旋转运动与扭矩，补偿两轴之间的角度偏移，避免刚性连接带来的卡滞、别劲问题，大幅降低传动链路的装配精度要求，同时减少轴系因安装偏差产生的附加载荷。

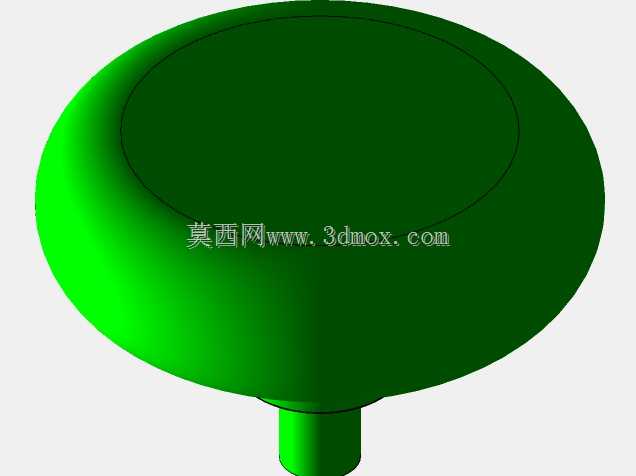

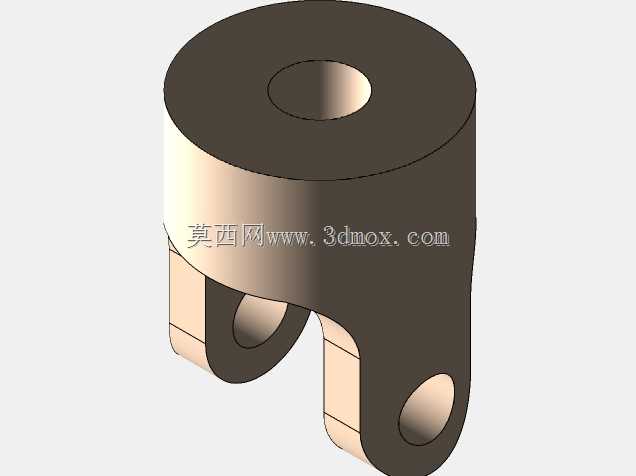

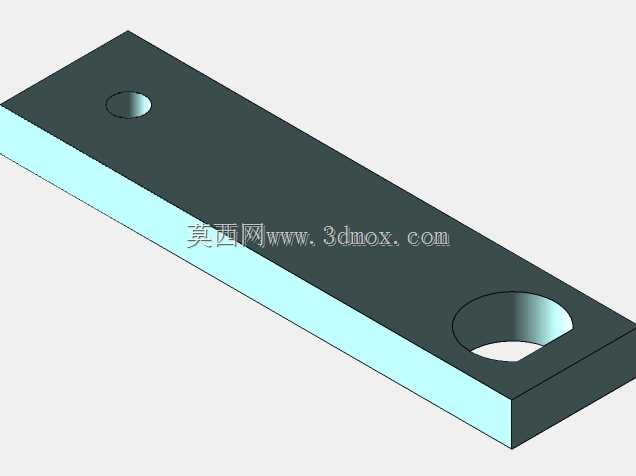

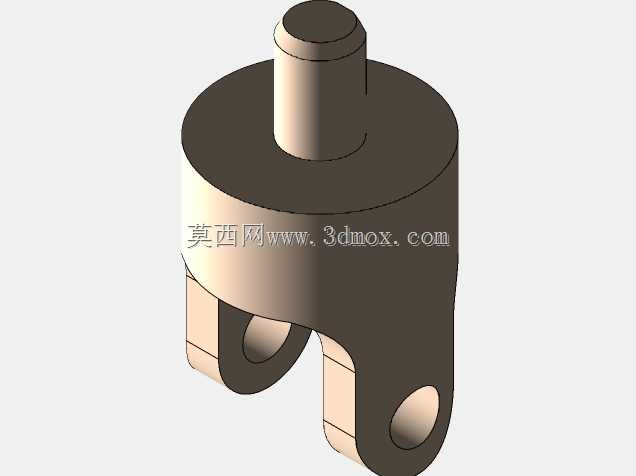

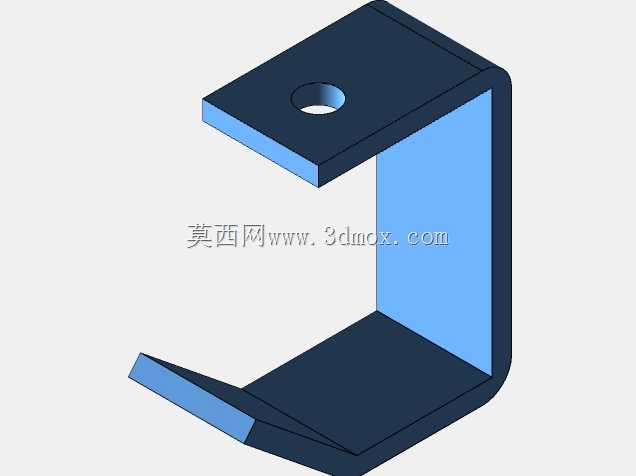

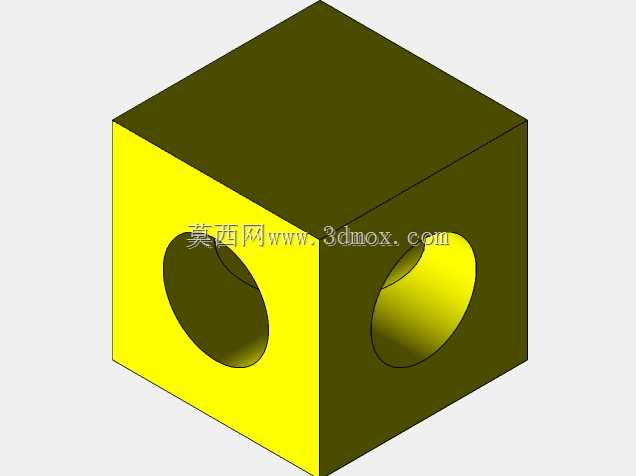

从功能特性来看，这款万向节采用一对铰链副配合十字轴实现角度补偿，两铰链轴线彼此呈90度布置，十字轴作为核心传力零件，分别与两个万向节叉形成转动配合，可在一定角度范围内自由摆动，适配输入端与输出端的角度偏差。输入端集成了带防滑握柄的手摇操作臂，摇臂末端设置了增大握持摩擦力的圆形握头，摇臂与输入轴通过锥面配合结构实现周向固定，手动摇转时施力顺畅，不会出现打滑松脱的问题；输出端则集成在框架式安装基座内，基座采用双侧支撑结构，为万向节的摆动提供充足的活动空间，同时预留了标准的安装孔位，可直接固定在设备台架上，安装边界清晰，基座的内腔尺寸完全覆盖万向节的最大摆动范围，不会出现运动干涉问题。

在设计思路上，这款结构优先考虑了手动操作的施力便利性与传动的平顺性，十字轴的轴颈直径经过匹配计算，可承受手动操作下的最大输入扭矩，万向节叉的叉口开度预留了足够的摆动余量，可适配最大30度左右的轴间夹角，基座的支撑面做了加厚处理，摇转操作时不会出现结构变形，各转动配合面都预留了合理的装配间隙，既保证转动灵活无卡滞，又不会出现过大的传动间隙影响传动精度。整体外形紧凑，安装时只需固定基座底部的四个安装点位，输入端摇臂的回转半径经过优化，手动操作时不会与周边结构产生碰撞，可直接作为手动传动机构的核心部件集成到各类小型设备、教学演示教具中，也可作为传动原理验证样件用于机械结构的试验测试。
