重载龙门式码垛桁架上下料机械手

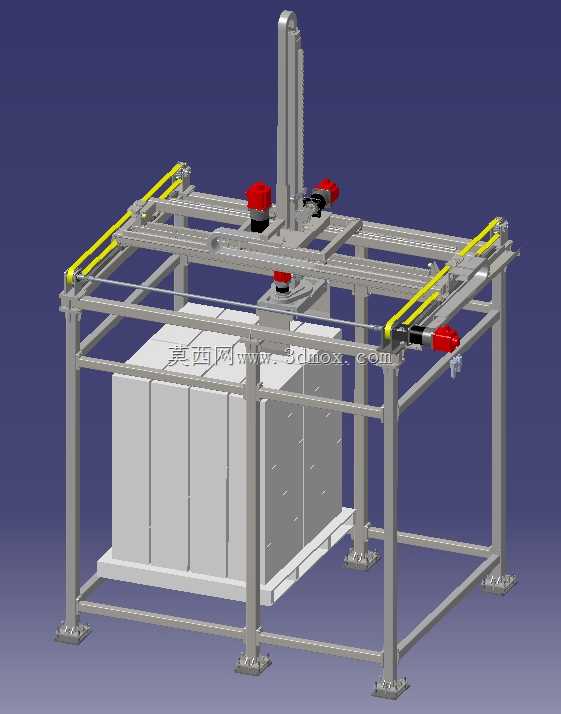

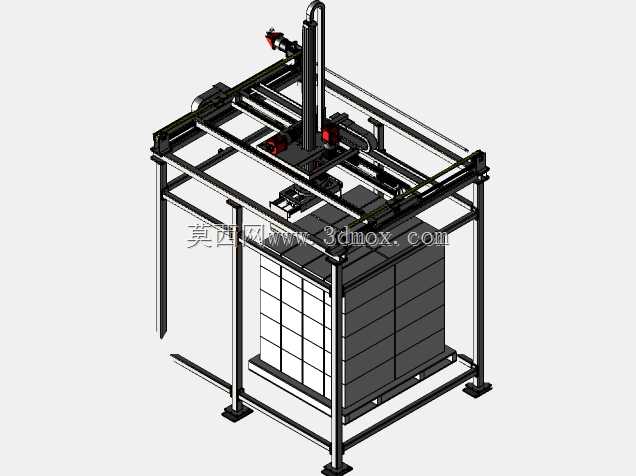

这款龙门式桁架机械手主要面向仓储物流、板材加工、建材生产、家电制造等行业的整托物料转运场景，可替代人工完成栈板货物的堆垛、拆垛、产线间转序、仓储出入库等重复性搬运作业，适配标准尺寸塑料栈板、木栈板承载的箱装、袋装、规整块状物料的自动化流转，能够在多工位间完成长距离的物料移送，解决传统人工码垛劳动强度大、作业效率不稳定、高位堆垛作业风险高的痛点，同时可对接立体仓库、输送线、加工机床等上下游设备，实现整厂物料流转的无人化作业。设备整体采用龙门式框架结构，以高强度工业铝型材搭配钢制方管搭建主体支撑框架，底部配置可调式脚杯与膨胀螺栓安装位，可直接固定在硬化车间地面上，安装时无需额外开挖地坑，对车间地面承载力要求较低，适配多数现有生产车间的布局改造需求。X轴方向采用双导轨搭配齿轮齿条传动结构，两侧同步驱动保证大跨度移送过程中的运行平稳性，导轨侧方配套安装拖链与防护线槽，内置动力线缆与信号线缆，避免线缆外露造成的剐蹭、积尘问题；Y轴搭载在X轴的移动横梁上，可沿横梁方向完成横向位置调整，适配不同尺寸栈板的点位覆盖；Z轴采用垂直导向立柱结构，搭配伺服驱动的升降机构，末端可适配夹爪、真空吸盘、磁吸吊具等不同执行部件，本次展示的配置为适配整托板材搬运的夹持式末端，可平稳托举栈板底部完成整托物料的升降移送。设计过程中重点考量了大负载运行下的结构刚性，框架各连接节点采用加强角件与高强度螺栓锁紧，避免长行程高速运行时的结构晃动，各运动轴均设置硬限位与软限位双重保护，防止超程运行造成的设备碰撞，传动部位配套自动润滑管路，可定期自动加注润滑脂，降低日常维护的工作量。设备的安装边界可根据用户现场的工位布局、栈板尺寸、堆垛高度进行定制化调整，常规配置下X轴有效行程可覆盖三到五个并排工位的移送需求，Z轴升降行程可满足最高四层标准栈板的堆垛高度要求，运行速度可根据物料重量、搬运节拍进行参数调整，兼顾搬运效率与运行稳定性，整机运行噪音控制在工业车间允许范围内，不会对车间作业环境造成额外干扰。
