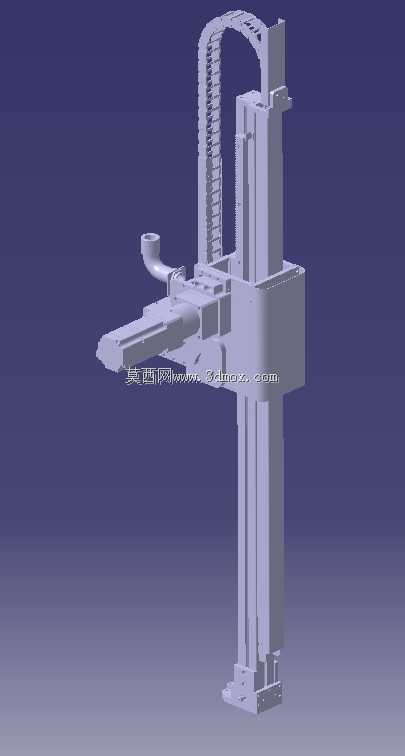

立式单臂桁架移栽取料机械手结构

这款立式单臂桁架机械手主要面向3C电子零部件加工、小型五金件冲压、精密注塑成型等生产场景，可完成机床工位间的工件移栽、工序间取放料、成品转运堆叠等作业，替代人工完成重复性高、定位精度要求严的上下料动作，适配狭窄生产空间内的短距离垂直+水平方向物料搬运需求，能直接对接数控车床、小型冲床、立式注塑机的工位开口，无需对原有产线做大规模改造即可完成部署。设备采用单立柱支撑的悬臂式布局，主体结构包含垂直升降模组、水平伸缩取料臂、顶部拖链走线槽以及末端工装安装位，垂直方向采用双直线导轨搭配滑块的导向结构，保障升降过程的运行平稳性，避免长行程下的臂体晃动；水平取料臂采用轻量化的型材拼接设计，在保证结构刚性的前提下降低运动部件自重，减少驱动负载，提升往复运动的响应速度。顶部的弧形拖链用于收纳内置的气管、信号线缆，避免线缆随臂体运动时出现拉扯、缠绕、磨损问题，同时规整的走线布局也能减少设备外围的管线外露，降低车间日常清洁、设备维护时的管线剐蹭风险。设计过程中优先考虑了工位适配的安装边界，立柱底部采用方形安装法兰结构，可直接通过膨胀螺栓固定在车间硬化地面或者设备旁的安装基座上，无需搭建额外的高架龙门支撑结构，整体占地面积不足0.3平方米，适合排布紧凑的机加工产线见缝插针式部署；垂直升降行程可覆盖常见小型机床的主轴高度到接料传送带的高度差，水平伸缩行程可覆盖机床工作台内部到外部料盘的取放距离，末端预留标准的工装安装接口，可根据搬运工件的形态更换气动夹爪、真空吸盘等不同取料治具，适配不同材质、不同外形工件的抓取需求。设备的运动逻辑遵循直线运动的最优路径设计，取料时水平臂先伸出到工件上方，垂直臂下降完成抓取，随后垂直臂抬升、水平臂回缩，再沿立柱方向移动到放料工位完成放料，整个运动路径无多余回转动作，单循环取放料节拍可控制在数秒内，能够匹配多数中小型加工设备的生产节拍，帮助产线实现单人工看护多台设备的自动化升级，减少人工重复取放料的劳动强度，同时避免人工操作时可能出现的工件磕碰、工位误操作等问题，提升生产过程的一致性与稳定性。
