三插脚PD9-2型滑动开关结构设计

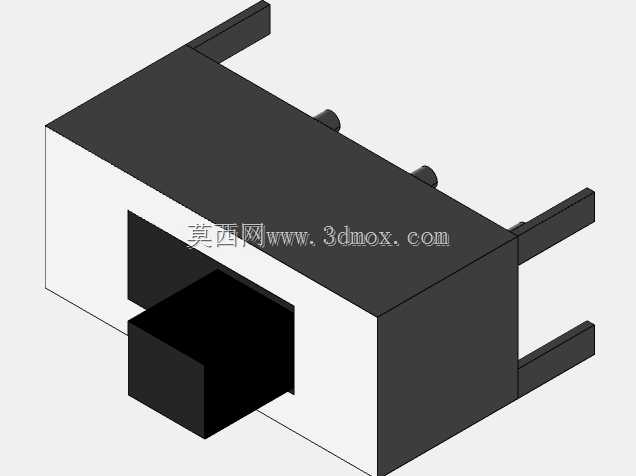

这款三插脚结构的滑动开关，是小型电子电路通断与档位切换场景中常用的基础控制元件，广泛应用在消费电子、小型家电、手持电动工具、车载附属电子模块、工控低压信号回路等场景中，承担电路通路切换、功能档位选择、电源通断控制的核心作用，是低压小电流控制回路里用量极大的基础电子配件。从实际使用场景来看，这类滑动开关多布置在设备壳体的操作面位置，用户通过推动外露的操作拨块，即可实现不同档位的电路状态切换，相比按压式开关，滑动开关具备档位定位清晰、误触概率低、档位状态可直观识别的优势，适合需要明确区分工作档位的小型设备使用。在功能特性设计上，这款开关采用三组直弯弯脚插片作为电路连接端，插脚采用标准间距排布，可直接适配常规PCB板的通孔焊接工艺，焊接后连接强度充足，能够承受常规装配过程中的外力拉扯，不易出现焊盘脱落、引脚变形的问题；开关内部采用弹性接触铜片作为导通介质，拨块滑动时带动接触片在不同静触点间滑移，实现电路的通断与切换，滑动行程设计紧凑，操作阻尼适中，既不会因为阻尼过小导致受震动自行移位，也不会因为阻尼过大提升用户操作力度，每一次滑动到位后都有清晰的档位触感反馈，方便用户盲操作时确认档位状态。从设计思路层面，这款开关采用长方体主体外壳结构，外壳采用绝缘阻燃工程塑料注塑成型，将内部带电接触部件完全封闭在壳体内部，仅留出操作拨块与焊接插脚外露，既可以避免外界灰尘、潮气进入开关内部造成接触不良，也能防止使用过程中用户误接触带电部件，提升使用安全性；操作拨块突出壳体正面，表面做了防滑平面设计，方便用户指尖推动施力，拨块与壳体之间预留了均匀的滑动间隙，既保证滑动顺畅无卡滞，也能避免间隙过大导致异物进入。在外形尺寸与安装边界上，这款开关主体为规整长方体结构，整体体积小巧，三个插脚从壳体同一侧平行伸出，插脚长度适配常规PCB板的焊接深度要求，安装时可直接插入PCB对应开孔完成定位，焊接后不需要额外的固定结构即可稳固安装，壳体侧面的凸起限位结构可以在装配到设备面板时卡入面板开孔，限制开关的装配深度，避免装配过深导致拨块无法正常操作，也能防止装配不到位出现开关松动的问题；整体安装占用空间极小，非常适合在内部空间紧凑的小型电子设备中布置，不需要为开关预留过多的安装冗余空间，能够有效帮助设备压缩整体体积，实现小型化轻量化的设计目标。
