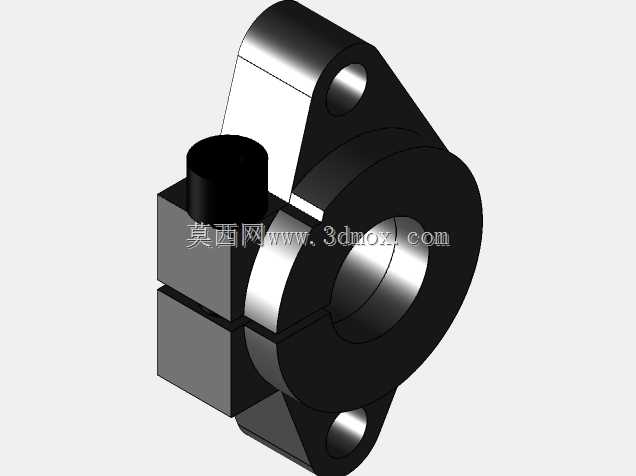

菱形法兰侧装带座轴承安装固定结构

该结构为紧凑型菱形法兰侧装式带座轴承支撑组件，主要应用于空间受限的轻工机械、小型自动化输送设备、桌面级加工装置的轴系传动场景中，承担旋转轴的径向支撑与轴向限位作用，可在设备侧装、倒装等非水平安装工况下保持稳定的支撑精度，避免轴系运转过程中出现径向跳动、轴向窜动的问题，保障传动环节的运转平顺性。从功能特性来看，该组件集成了轴承外圈抱紧与安装固定双重功能，主体基座采用一体化切削成型结构，菱形法兰面设置两个对称的安装通孔，可直接通过螺栓将整个组件固定在设备的立板、侧壁安装面上，无需额外加工轴承安装沉孔，大幅降低设备安装面的加工难度与装配工作量；基座侧方延伸出的方形凸台结构，可在安装时与设备侧壁的定位槽配合，实现组件的快速定位，避免螺栓锁紧过程中组件出现偏转移位，保障轴承内孔与传动轴的同轴度要求。设计思路上，该结构优先考虑紧凑空间下的安装适配性，将轴承容纳孔与法兰安装面做了偏心布局设计，在保证轴承外圈足够抱紧壁厚的前提下，尽可能压缩组件整体的径向占用空间，适配安装区域狭窄的设备布局需求；轴承孔的开口侧设计有轴向限位台阶，可对装入的标准轴承外圈进行轴向定位，防止轴承在轴系轴向力作用下从基座中脱出；基座上方预留的注油孔位，可在不拆解组件的情况下直接向轴承内部补充润滑脂，延长组件的维护周期与使用寿命。外形尺寸与安装边界方面，该组件整体轮廓适配常用的小型深沟球轴承安装需求，菱形法兰的两个安装孔中心距符合通用五金配件的安装尺寸规范，安装时仅需在设备固定面上加工两个对应规格的螺栓过孔即可完成装配，组件装入轴承后，内孔可适配对应直径的光轴、传动轴，侧装状态下基座与安装面的贴合面经过精加工处理，可保证安装后轴承内孔轴线与安装面的平行度误差控制在机械传动要求的精度范围内，方形凸台的突出高度可根据安装面的壁厚做适配调整，避免凸台过长干涉设备内部其他零部件的布局，同时也能增强组件安装后的抗扭转能力，在轴系承受偏载载荷时仍能保持稳定的支撑状态，不会出现固定螺栓松动、组件移位的问题。
