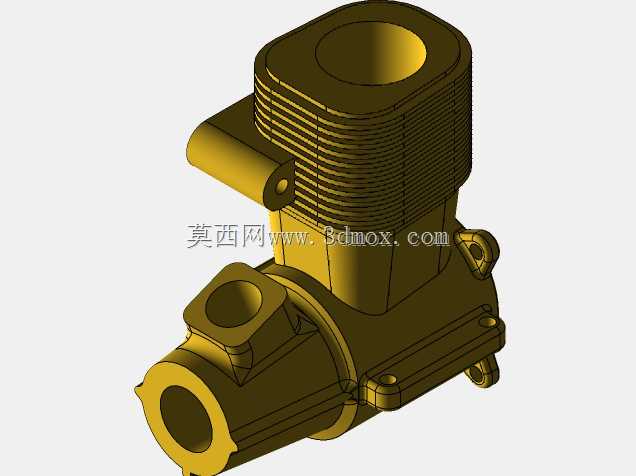

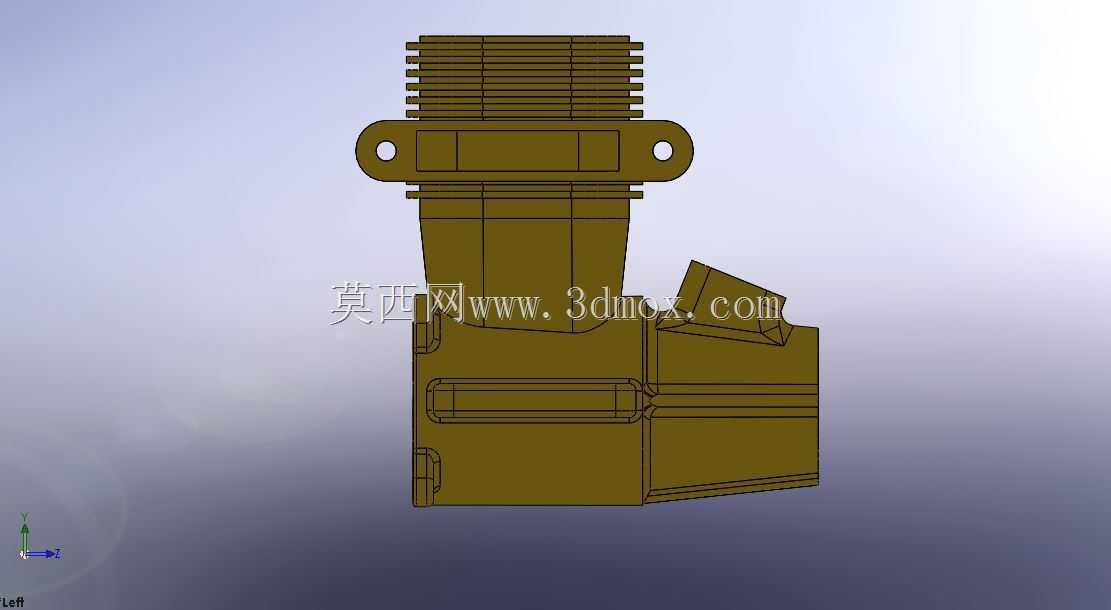

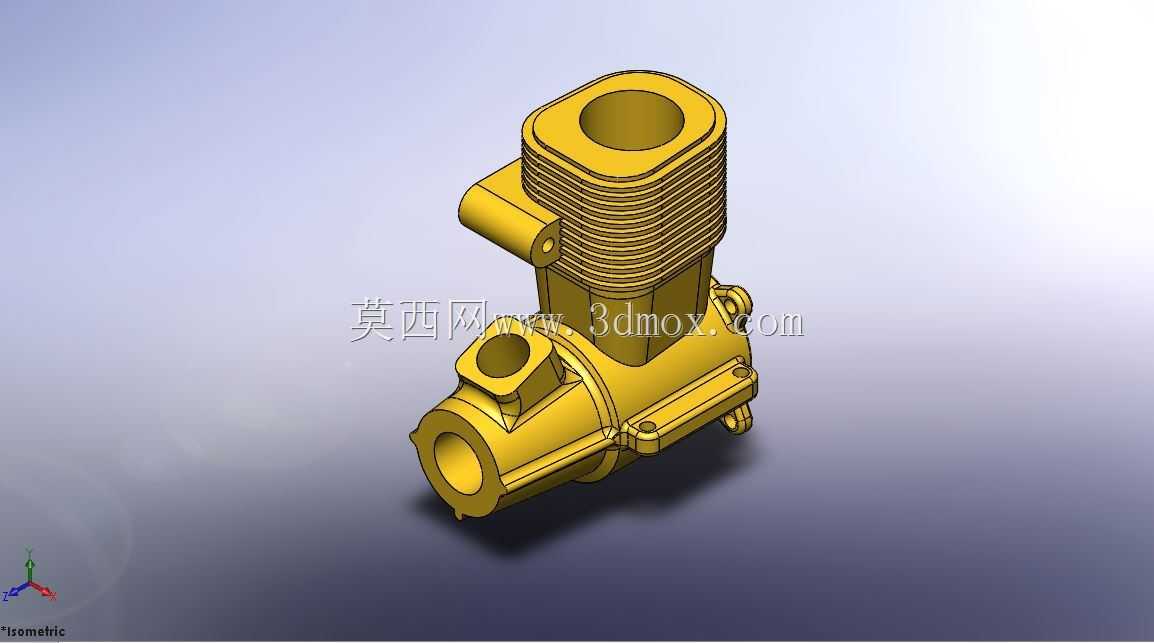

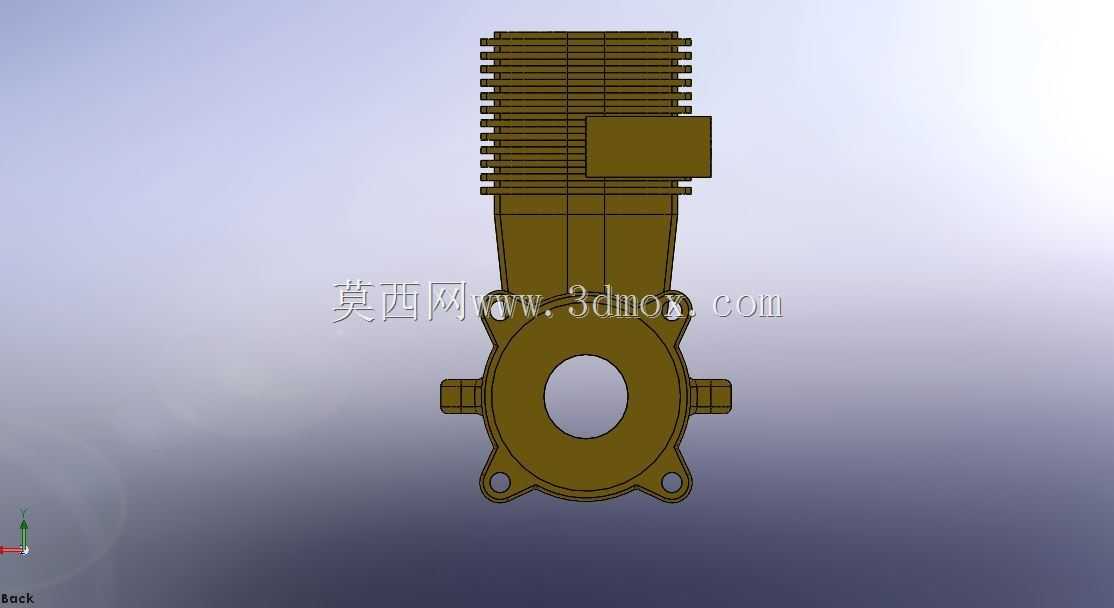

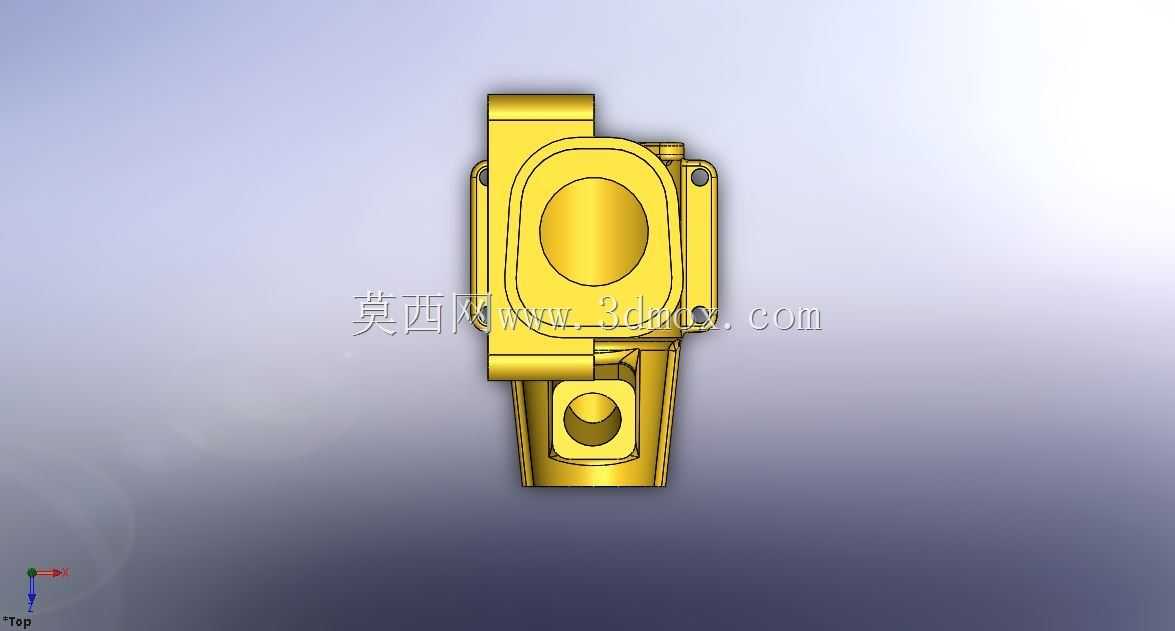

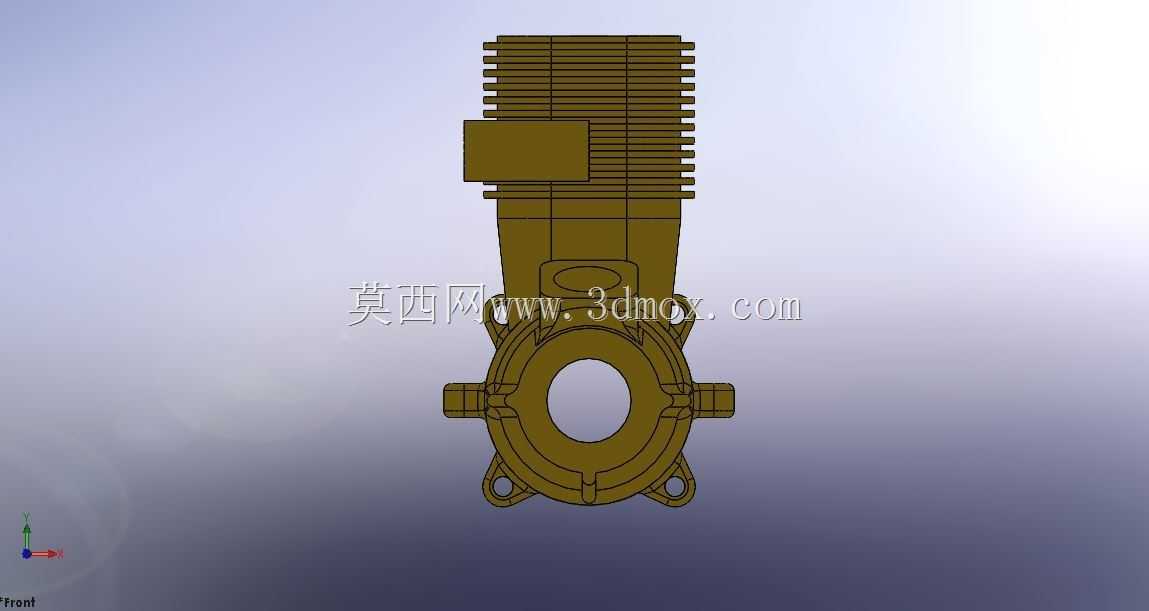

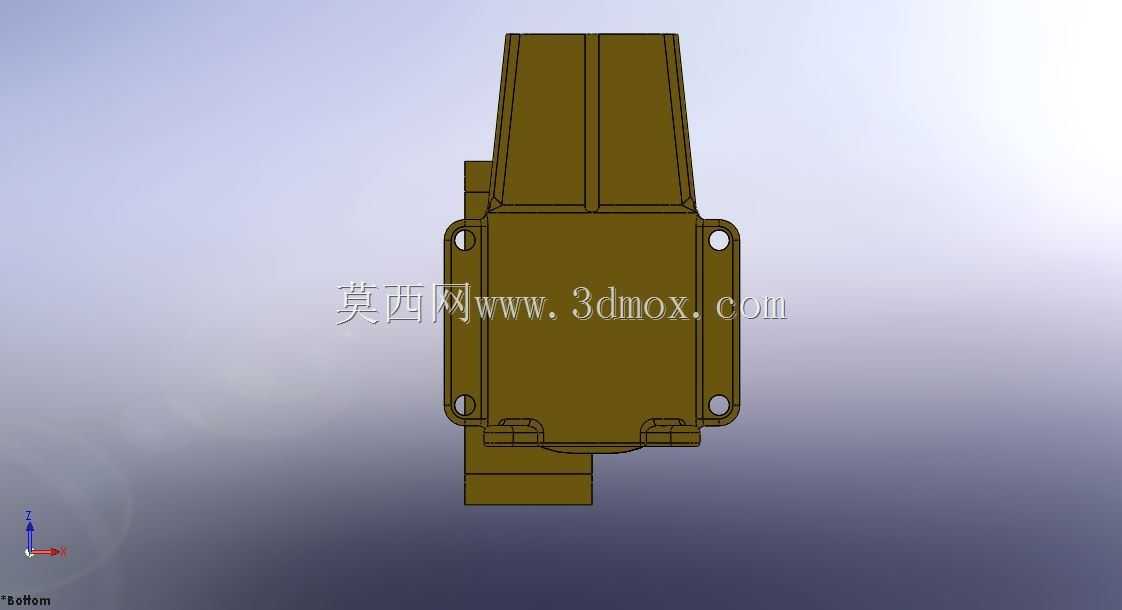

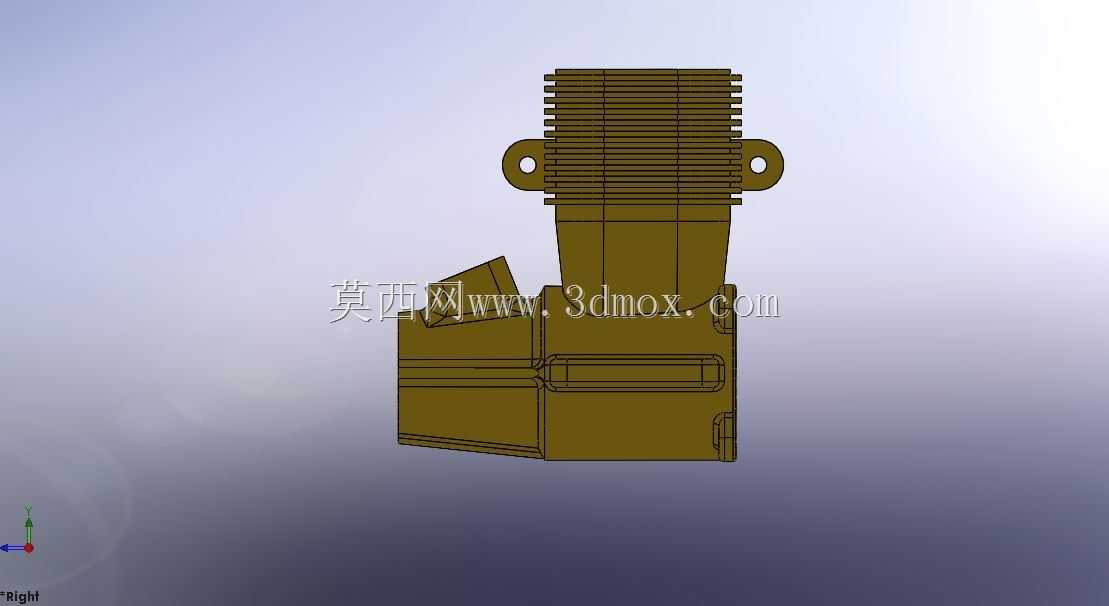

单缸风冷内燃机缸体结构三维造型

该零件为小型单缸风冷内燃机的核心缸体构件，主要应用于通用小型动力场景，覆盖园林植保机械、小型发电机组、微型代步车辆、便携作业机具等领域，作为内燃机燃烧做功的核心承载结构，承担着引导活塞往复运动、密封燃烧腔体、传导散出做功余热、集成安装周边配套组件的核心作用，是决定小型内燃机运行稳定性与使用寿命的关键基础部件。从功能特性来看，该缸体采用一体化集成式结构设计，上部为带密集环形散热鳍片的缸筒区段，鳍片沿缸筒轴向等距排布，可在设备运行时通过自然风冷或强制风冷气流快速带走缸内燃烧产生的多余热量，避免缸体温度过高引发润滑失效、部件形变等故障，保障内燃机持续稳定运行；下部为集成式安装基座，预留有曲轴腔配合孔位、周边附件安装凸台与固定通孔，可直接完成与曲轴箱、缸头、侧置配气组件的精准对接，减少额外连接构件的使用，提升整机装配紧凑度。设计过程中，首先围绕小型内燃机的排量需求确定缸筒内径与有效行程尺寸，保障燃烧室容积符合设计压缩比要求，同时兼顾活塞往复运动的导向精度，将缸筒内壁的形位公差控制在合理区间，降低活塞运行的摩擦阻力与漏气风险；散热鳍片的排布密度、伸出长度与厚度经过匹配计算，既保证足够的散热接触面积，又避免鳍片过密导致风阻过大、散热效率下降，同时控制整体重量不会过度增加；下部安装基座的孔位布局严格匹配配套组件的安装尺寸，各安装面的平面度、孔位同轴度均满足装配精度要求，确保组装后各运动部件无干涉、密封面无渗漏。从安装边界来看，该缸体整体为竖直长轴类结构，上部散热区段外径统一，周边无外凸结构，可适配对应规格的导流风罩安装；下部基座的固定孔位呈对称分布，安装时可通过螺栓直接与曲轴箱端面锁紧，侧面凸台可用于安装化油器转接座、机油检视组件等附属配件，整体安装空间需求紧凑，可适配各类小型动力设备的舱体布局，无需对周边结构做大幅改动即可完成装配。
