小型固定翼航测无人机结构设计方案

这款小型固定翼无人机主要面向低空航测、农林巡检、小范围环境监测等轻量化作业场景设计，可搭载微型影像采集模块完成短航时的作业任务，相比多旋翼无人机具备更长的巡航时长与更快的飞行速度，适合条带状区域的快速巡查作业。从实际用途来看，该机型可适配县域级土地确权航拍、林区病虫害巡查、河道排污巡检、小型活动空中航拍等场景，整体结构做了轻量化优化，单人即可完成外场组装与起飞准备，不需要复杂的地面配套设备，作业门槛较低。

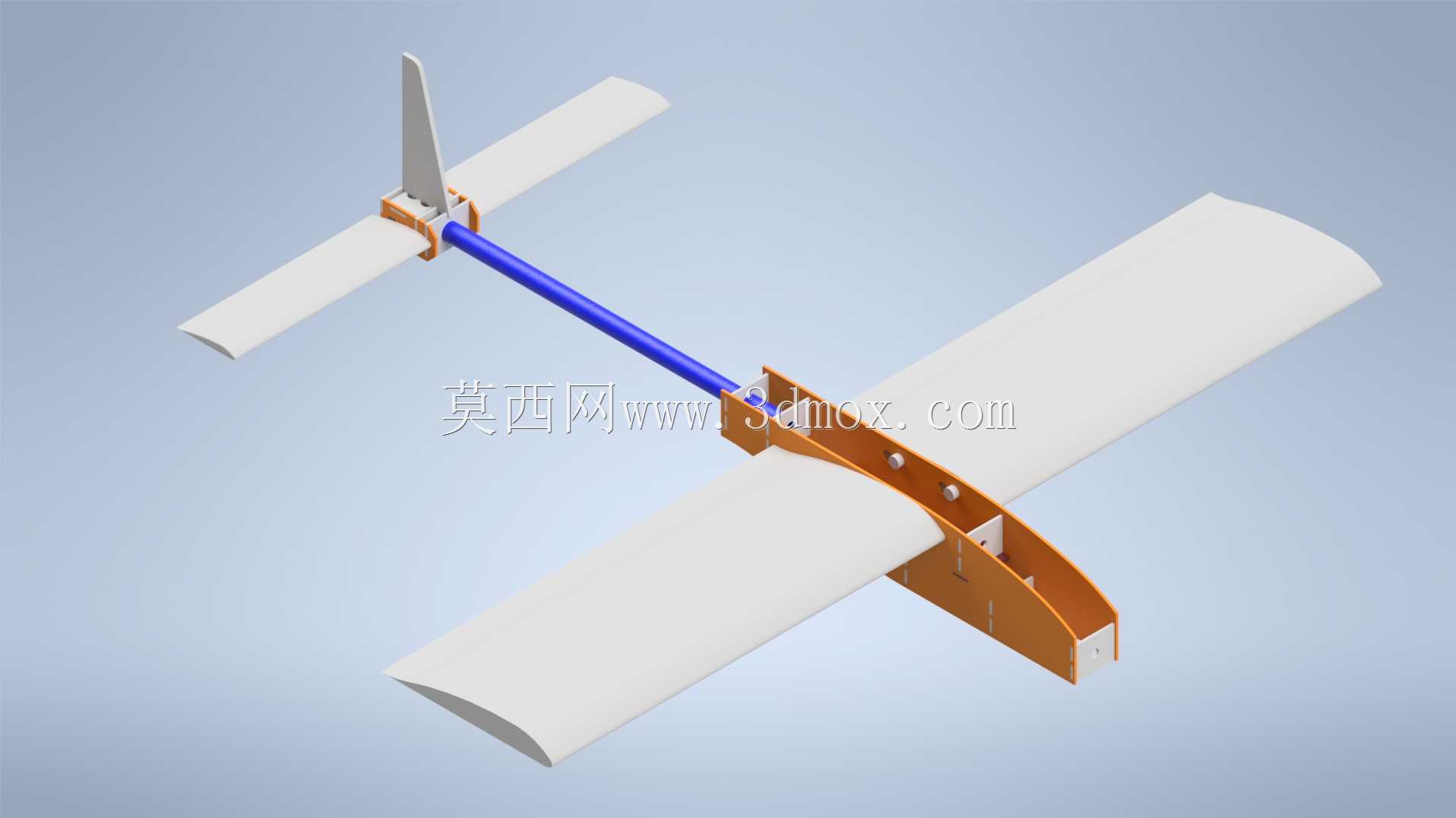

在功能特性设计上，这款无人机采用尾撑杆式常规布局，主机翼为上单翼配置，能够提供充足的升力，飞行过程中稳定性更强，可适应3-5级风况下的户外作业需求。机身中段设置了设备舱空间，可容纳飞控模块、电池、图传设备与任务载荷，舱体做了半开放式的减重设计，在保证结构强度的前提下尽可能降低整机自重，提升有效载荷占比。尾翼部分通过碳纤维材质的尾撑杆与主机身连接，既减轻了尾部结构重量，也能保证尾翼的连接刚度，避免飞行过程中尾翼震颤影响飞行姿态稳定。

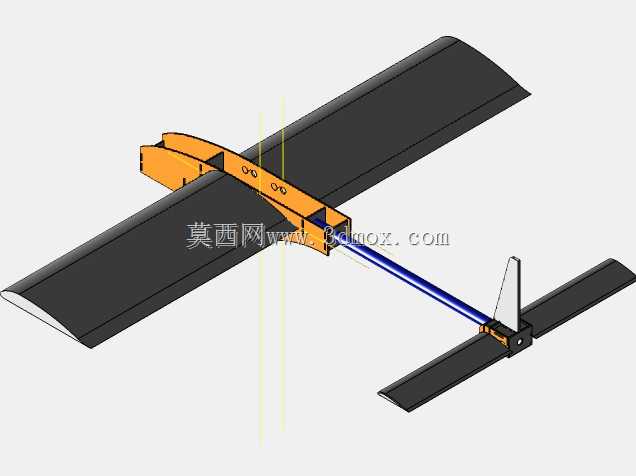

设计思路上，这款机型优先考虑了易加工与易维护的需求，机身与机翼的连接结构采用快拆式设计，外场作业时不需要额外工具即可完成机翼与尾翼的拆装，收纳后可放入小型便携箱中运输。机翼采用平凸翼型，低速飞行状态下升阻比表现优异，能够在较低的动力输出下维持巡航飞行，有效延长作业续航时间。机身结构采用层板拼接加局部加强的设计，在受力集中的机翼安装位、尾撑杆连接位做了加厚处理，避免起降过程中的冲击力造成结构损坏，同时非受力区域做了镂空减重处理，平衡结构强度与整机重量。

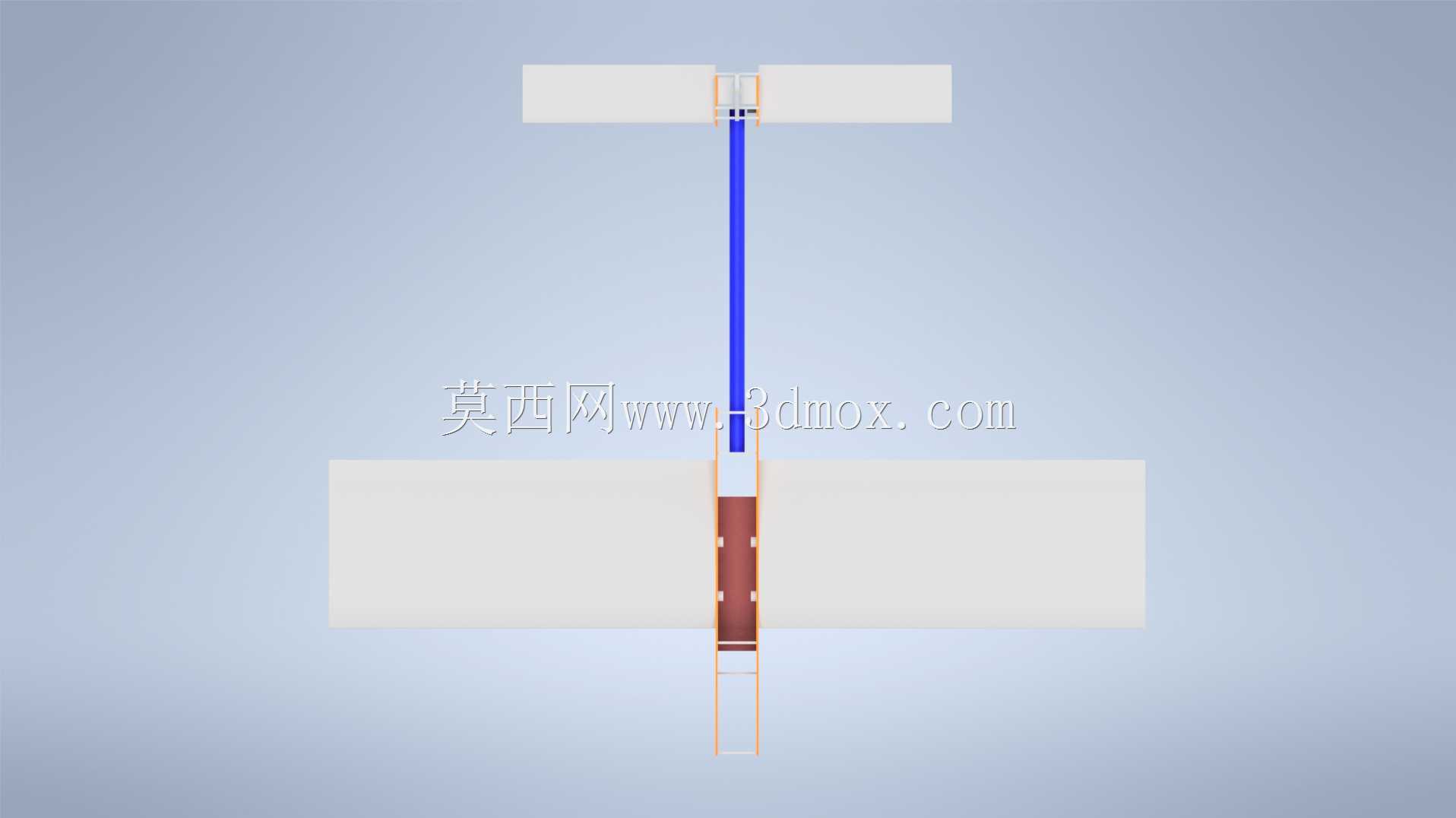

从安装边界与尺寸适配来看，这款无人机主机翼展长控制在1.2米左右，机身长度约0.8米，尾翼展长约0.35米，整机组装完成后占地面积不足1平方米，对起降场地的要求极低，平整的硬质路面、短草地均可完成滑跑起飞，也可搭配手抛起飞、伞降回收的配置，在无合适起降场地的野外区域也能顺利开展作业。动力系统可适配小型无刷电机搭配折叠螺旋桨的配置，收纳时螺旋桨可折叠贴合机身，进一步缩小收纳体积，设备舱内部预留了标准的安装孔位，可兼容市面上主流的微型飞控、数传图传设备，用户可根据自身作业需求灵活搭配不同的任务载荷，不需要对机身结构做额外改装即可完成适配。
