轮辐式M16螺纹多量程称重测力传感结构

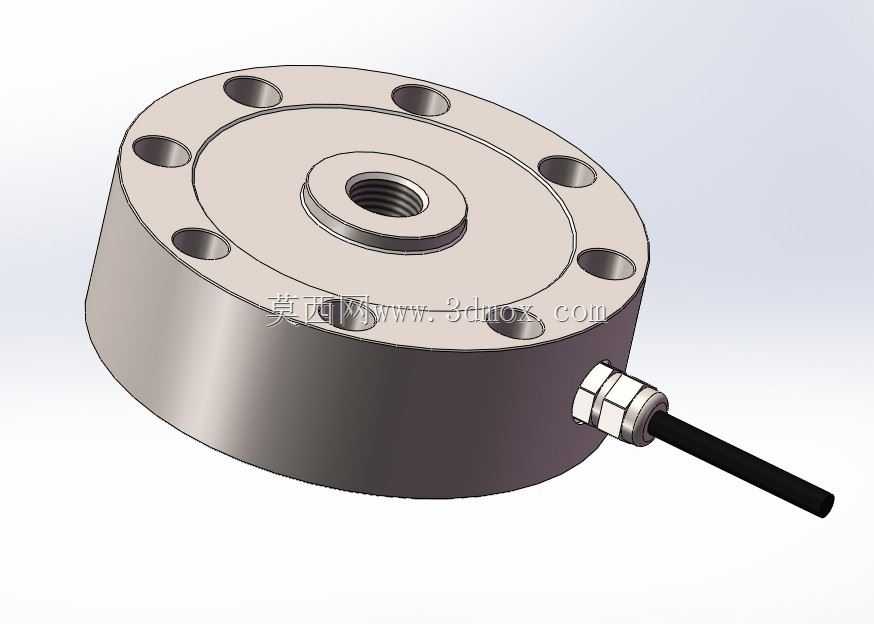

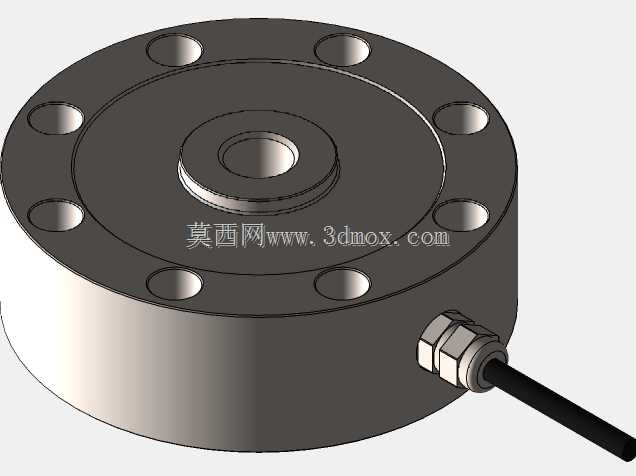

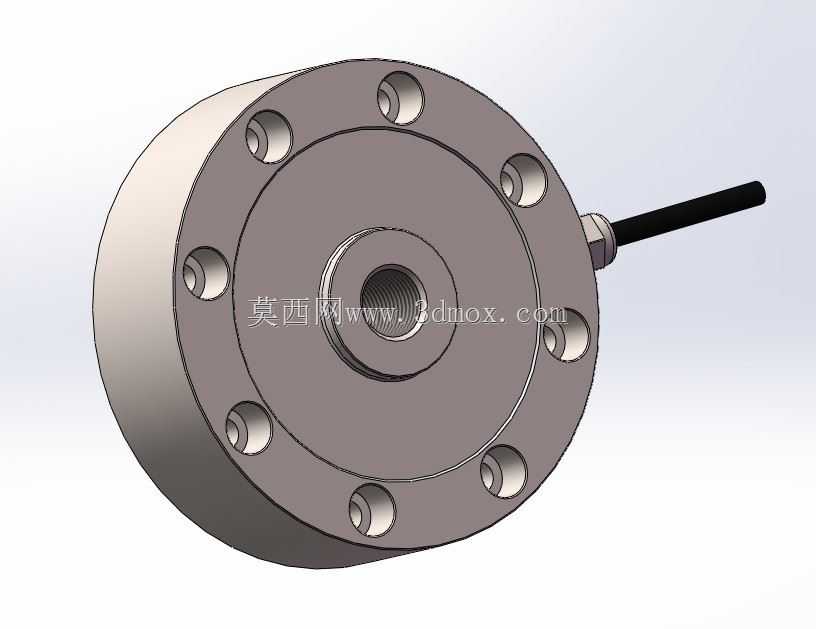

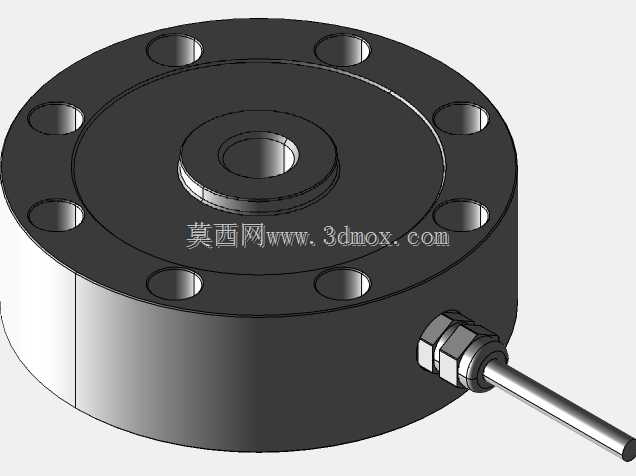

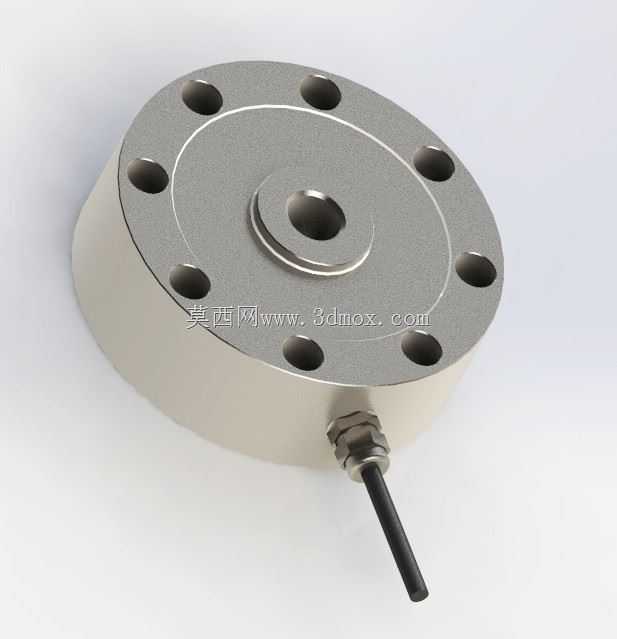

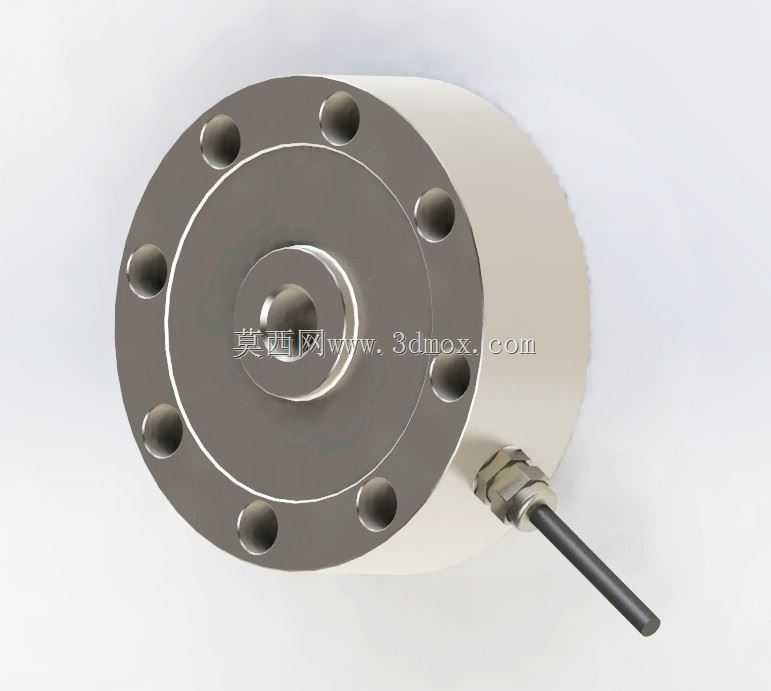

这款轮辐式测力称重结构，是面向工业力值检测场景开发的核心传感部件，可覆盖5kN到70kN的多档力值检测需求，适配各类需要精准获取轴向载荷数据的工业作业环节。在实际工业应用中，这类结构常被集成到料仓称重系统、压机压力检测工位、起重设备载荷限位装置、材料试验机加载检测端，以及自动化装配线的压装力校验环节，能够在复杂工业环境下稳定输出精准的力值信号，为生产过程的力值管控、设备过载保护、产品质量检测提供可靠的数据支撑。从功能特性来看，该结构采用轮辐式弹性体设计思路，相较于传统柱式传感结构，具备更强的抗偏载能力，能够抵消一定范围内的侧向力干扰，避免非轴向载荷带来的检测误差，同时整体刚性更强，动态响应速度快，既可以适配静态称重场景的稳定检测需求，也能满足动态加载过程中的瞬时力值捕捉要求。结构侧面预留的线缆出线端采用防水接头设计，能够适配多尘、轻度潮湿的工业车间环境，提升长期使用的可靠性。在设计思路上，弹性体主体采用高强度合金钢材加工，表面做硬化防锈处理，正面均匀分布8个沉头安装孔，围绕中心受力凸台呈圆周排布，安装时可通过螺栓将结构整体固定在安装基座上，中心的M16螺纹孔用于连接受力加载端，确保加载力能够沿轴向均匀传递到弹性体的应变区域，避免应力集中导致的检测偏差或结构损坏。从安装边界来看，整体为矮胖型圆盘结构，厚度方向尺寸紧凑，不需要预留过大的安装空间，适合在设备内部空间受限的场景下集成使用；安装孔的圆周排布尺寸经过精准校核，能够适配行业内同量程段的通用安装规格，替换旧有部件时不需要重新加工安装基座，降低现场改造的成本与工作量。中心螺纹孔的深度与螺纹精度经过严格设计，既能够保证与加载端连接件的啮合强度，避免大载荷下出现螺纹滑牙失效，也能保证加载力的作用点与弹性体中心轴线重合，从结构设计层面减少检测误差的来源。这类结构的设计充分考虑了工业现场的实际使用需求，在保证检测精度的前提下，尽可能提升结构的耐用性与安装适配性，能够在各类力值检测场景下长期稳定工作，为工业生产的力值管控提供可靠的硬件基础。
