轴向力杆连接用开口销转向接头结构

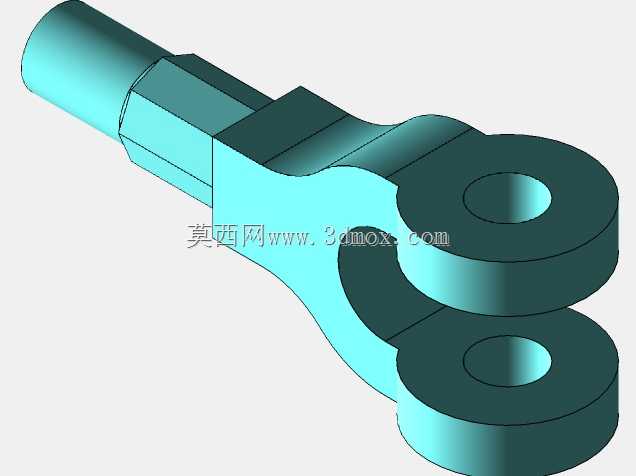

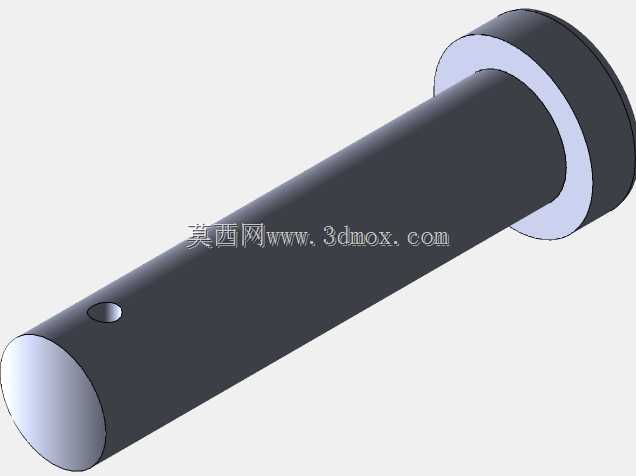

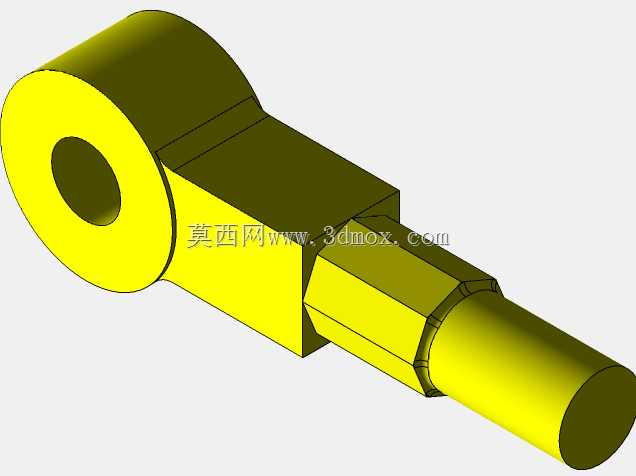

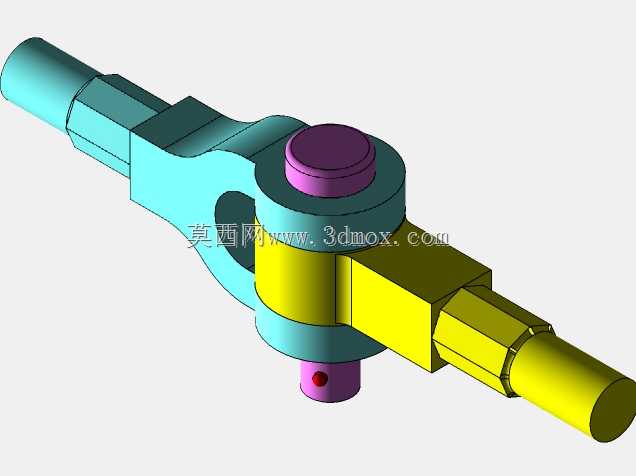

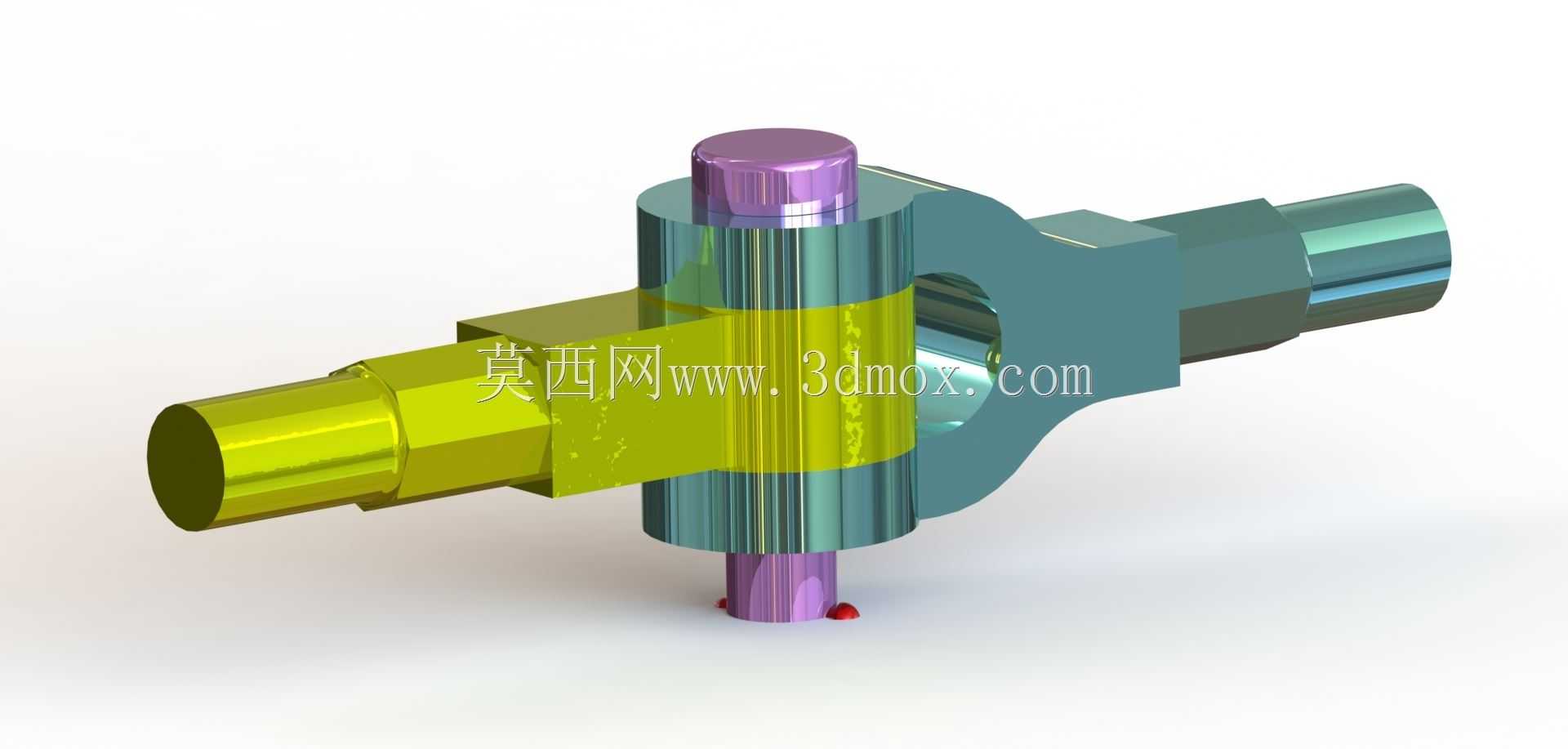

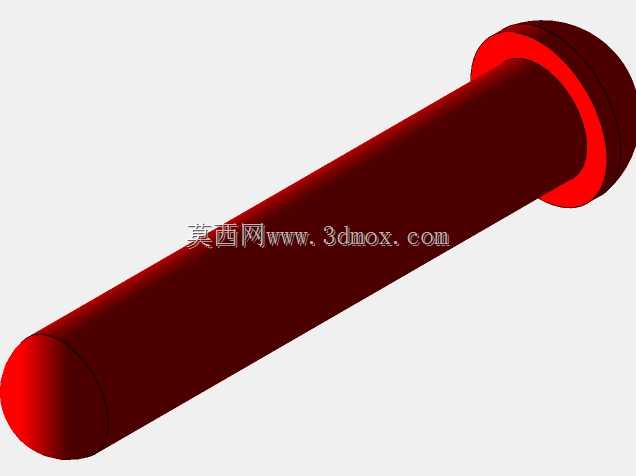

这款开口销与转向接头结构，主要应用于需要传递轴向力的杆系连接场景，常见于小型机械传动系统、非机动车转向机构、轻型设备操纵连杆等工况中，作为临时紧固与传力的核心连接件使用，能够在实现两根同轴或小角度偏斜轴杆轴向力传递的同时，通过开口销的锁止作用避免接头受振动、变载荷影响出现松脱，保障杆系传动的可靠性。在实际使用场景中，这类接头多用于需要频繁拆装调整的杆系连接位置，相比永久焊接或过盈配合的连接方式，它具备拆装便捷、维护成本低的特点，同时能够补偿杆系加工与安装过程中产生的微小同轴度误差，避免杆系在传力过程中出现额外的附加弯矩，延长杆系部件的使用寿命。从功能特性来看，该结构由接头主体、销轴、开口销三个核心部分组成，接头主体采用叉形与轴杆一体化的结构设计，一侧为带通孔的叉形夹持端，另一侧为外伸的传力轴段，能够与配套杆体实现插接或螺纹配合连接；销轴贯穿叉形端与被连接杆件的对应通孔，承担主要的剪切与传力作用，销轴两端伸出接头叉形耳板的位置开设径向小孔，开口销穿入小孔后掰开尾部，实现销轴的轴向锁止，防止销轴在工作过程中受轴向窜动脱出。在设计思路上，该结构优先考虑传力路径的合理性，将销轴的剪切面设置在叉形耳板与被连接杆件的配合间隙位置，避免附加弯矩作用在销轴与孔的配合段，同时接头叉形耳板的厚度经过受力核算，能够匹配对应直径杆体的额定轴向载荷，避免耳板出现撕裂变形；销轴的直径与杆体传力轴段的直径保持合理的比例关系，保证销轴的抗剪切强度与杆体的抗拉压强度匹配，实现等强度设计，避免局部结构薄弱导致的失效。从外形尺寸与安装边界来看，该接头整体沿传力轴段的轴向总长度适配常规小直径传动杆的安装空间，叉形端的径向尺寸控制在合理范围，不会与周边相邻的结构件产生运动干涉；销轴的伸出长度满足开口销安装的最小空间要求，开口销安装后掰开的尾部不会超出接头的最大外轮廓，避免在杆系摆动过程中剐蹭周边部件；安装时仅需要将被连接杆件插入接头叉形端的开口位置对齐销轴孔，穿入销轴后在销轴端部锁入开口销即可完成装配，不需要复杂的专用工装，适配现场快速装配与应急维修的使用需求。
