手动螺杆式工件夹持虎钳结构设计

这款手动螺杆式虎钳是机械加工、钳工装配场景中应用极为广泛的通用工装夹具，主要承担小型工件的夹持固定职能，为锉削、錾削、钻孔、攻丝、打磨修整等手工加工作业提供稳定的装夹基础，也可配套小型台钻、砂轮机等轻型加工设备完成辅助装夹，是机加工车间、维修工位、实训教学场地不可或缺的基础工装。

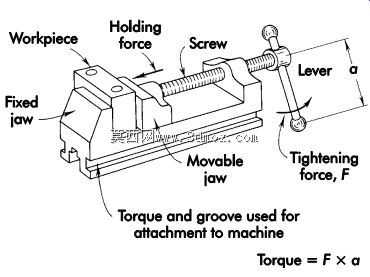

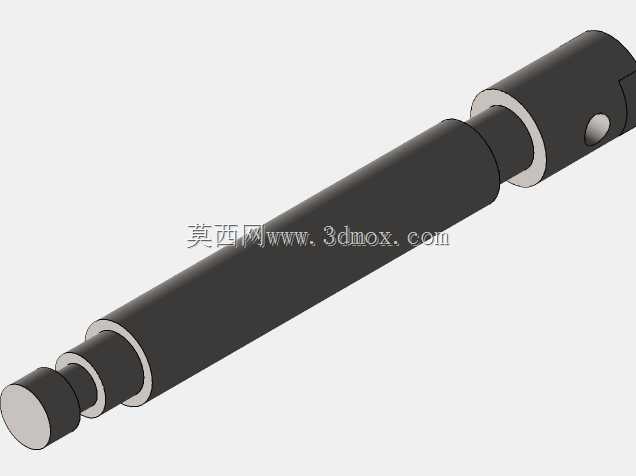

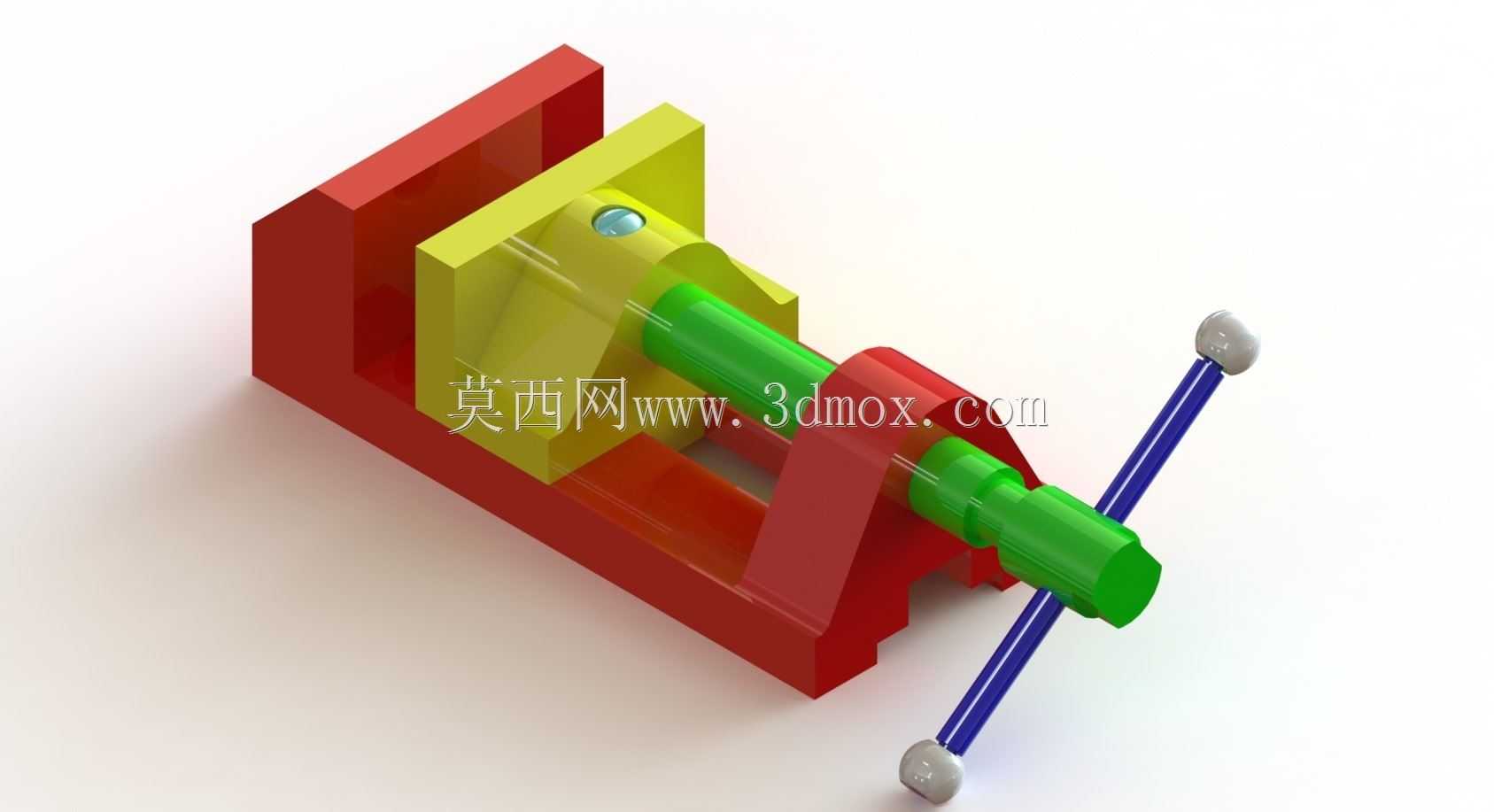

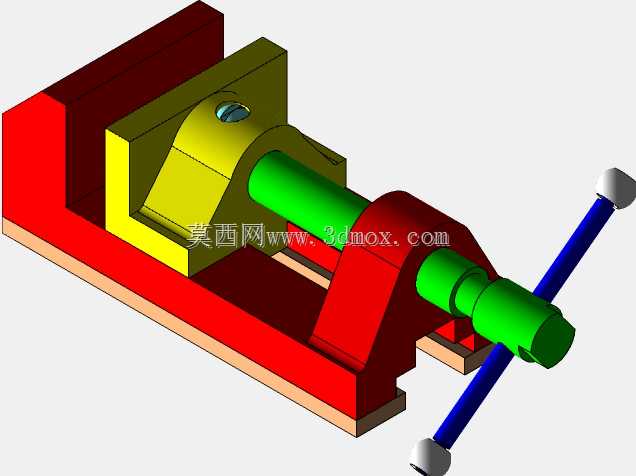

从功能特性来看，该虎钳采用经典的螺杆进给传动结构，固定钳身与活动钳身的夹持面保持平行，通过旋转端部的操作杆带动螺杆转动，即可驱动活动钳身沿钳身导轨做直线往复运动，实现对不同尺寸工件的夹紧与松脱。螺杆传动自带的机械自锁特性，能够在夹紧工件后保持稳定的夹持力，不会因加工过程中的振动、外力冲击出现松脱移位，夹持力可通过操作杆的旋转力矩灵活调节，既可以夹持硬度较低的有色金属、塑料工件避免夹伤，也能对钢制工件提供足够的夹紧力满足重载加工需求。钳身底部设计有标准安装孔位，可通过螺栓快速固定在工作台台面，安装边界适配多数常规钳工工作台的安装尺寸，整体结构紧凑，占用工作台面空间小，活动钳身的最大开合行程可覆盖多数小型零件的装夹尺寸范围。

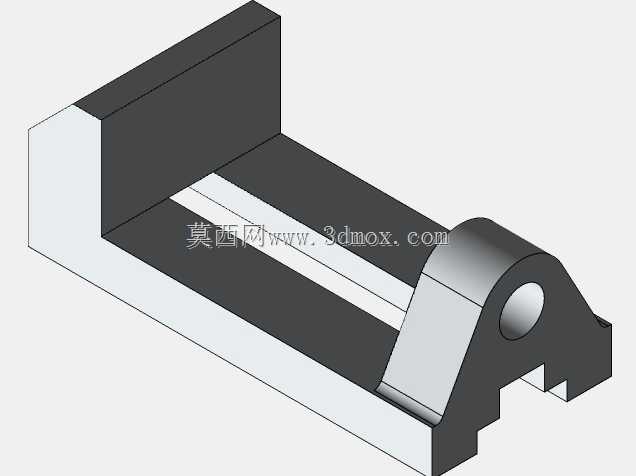

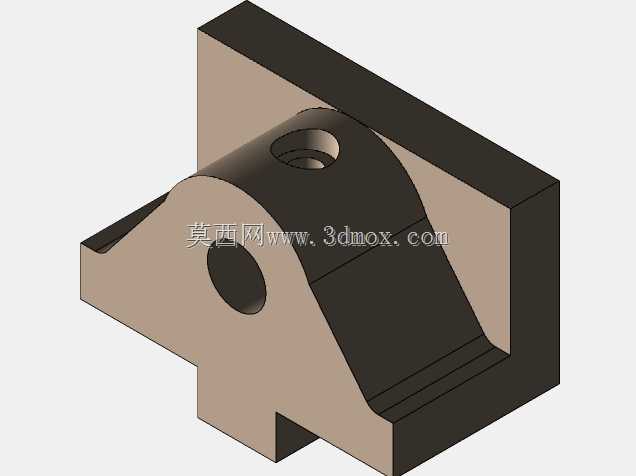

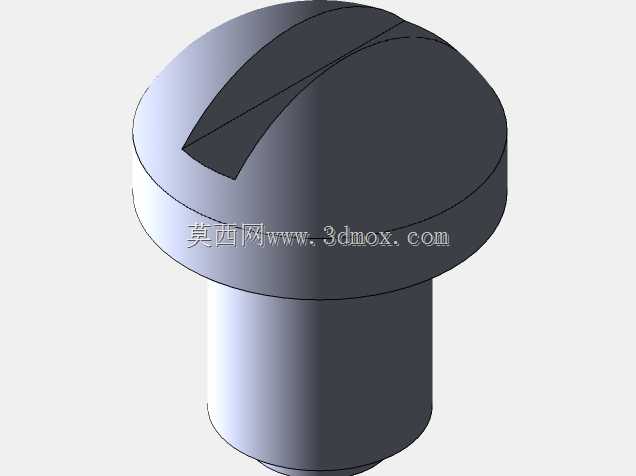

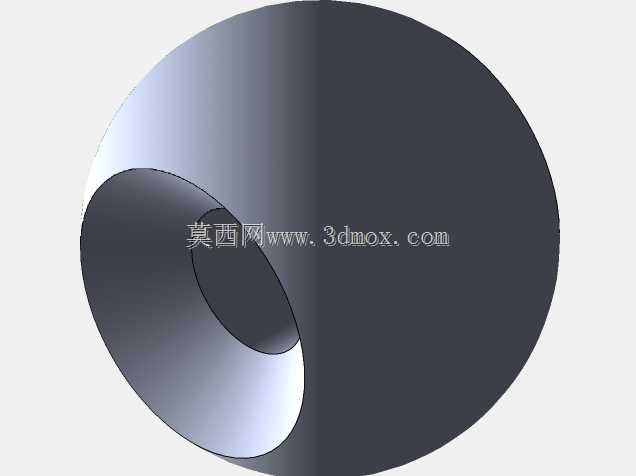

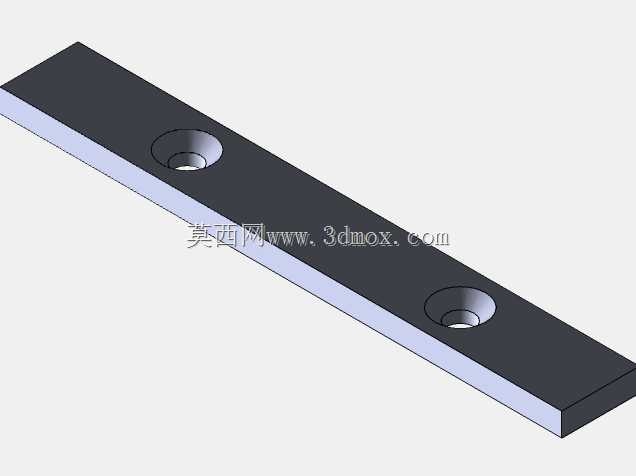

在设计思路上，这款虎钳优先兼顾了结构可靠性与操作便捷性，整体采用分体式装配结构，固定钳身作为承载主体采用L型一体式结构设计，保证整体刚性的同时简化了加工工艺，活动钳身与螺杆的连接部位采用间隙配合，既保证传动顺畅，也预留了足够的磨损补偿空间，操作杆采用加长杠杆设计，操作人员无需借助额外工具即可施加足够的夹紧力矩，钳身的棱角部位均做了倒圆处理，避免操作过程中磕碰划伤，整体结构没有复杂的异形零件，加工难度低，后期维护更换易损件也十分便捷，能够在长时间高频次的使用场景下保持稳定的工作性能。
