开口销配转向关节连接紧固结构

这套连接结构主要应用在需要传递轴向推力、且存在小幅角度偏转需求的杆系传动场景中，常见于轻型操纵杆系、小型设备连杆机构、农用机具操纵链路以及简易工装的传动连接部位，用来实现两根传力杆的快速对接与临时锁固，既能够稳定传递沿杆体方向的推拉力，也允许连接部位存在小范围的角度摆动，补偿杆系安装过程中产生的同轴度误差，避免杆系因为刚性连接出现憋卡、应力集中断裂的问题。

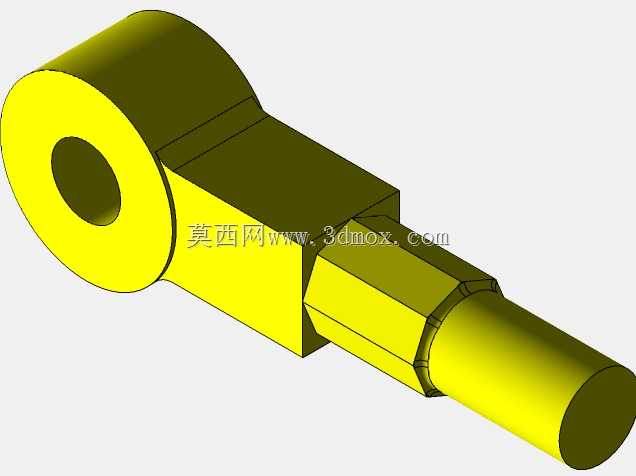

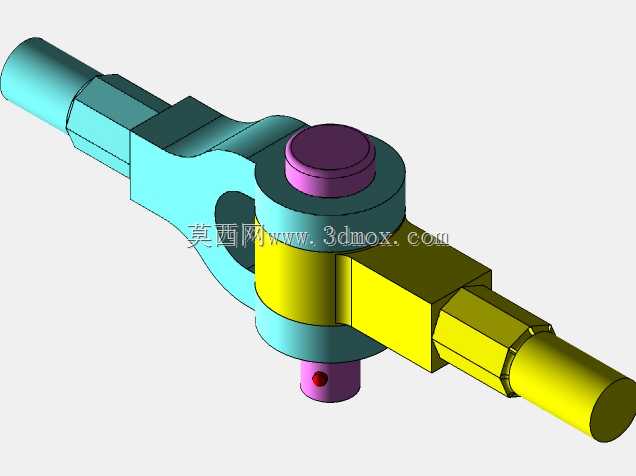

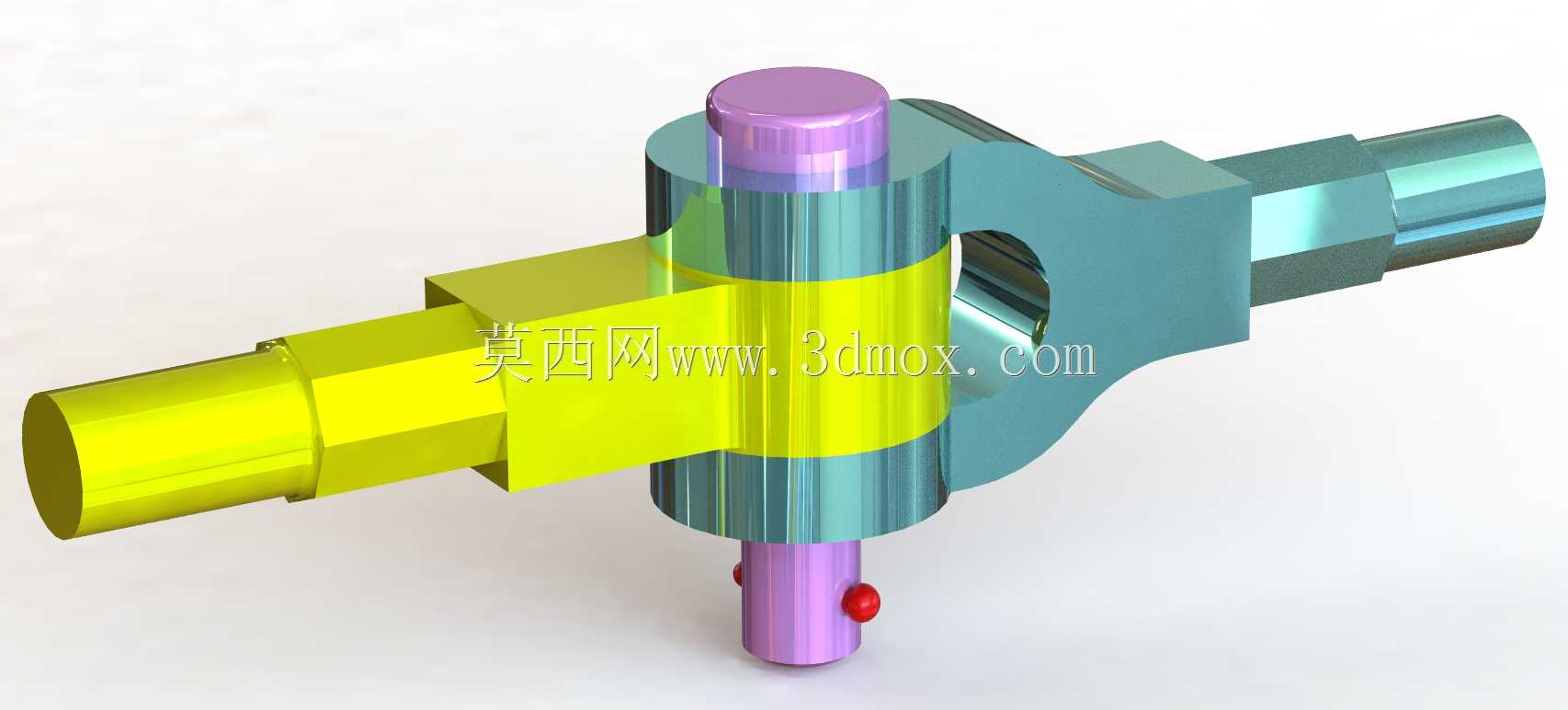

从功能特性来看，该结构由十字交叉布置的关节主体、贯穿销轴以及底部锁固开口销三个核心部分组成，关节主体的两端分别设置适配不同杆径的插接轴段，能够和对应规格的传力杆完成插接配合，中部的通孔用来穿装竖向销轴，销轴贯穿两根对接杆的端部孔位后，在下端的径向小孔内装入开口销，就能限制销轴的轴向窜动，防止连接在往复传力过程中出现松脱。这种锁固方式不需要额外的螺纹紧固件，装拆过程只需要尖嘴钳就能完成开口销的装取，非常适合需要频繁调试、临时组装的杆系场景，即便在户外无专用工具的作业环境下，也能快速完成连接的装拆维护。

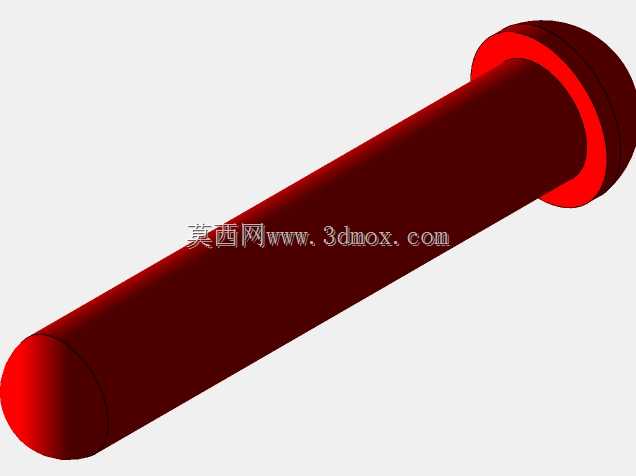

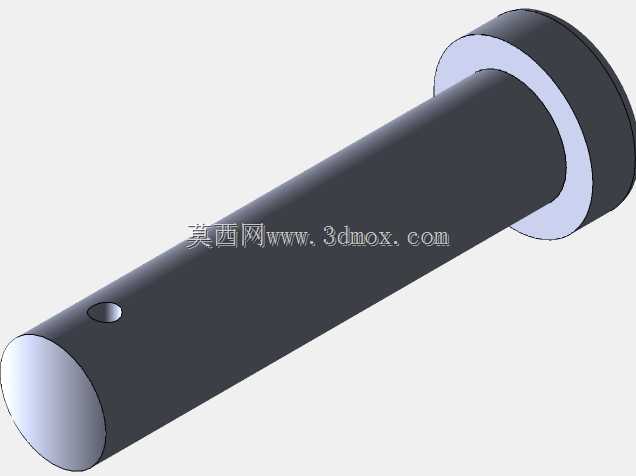

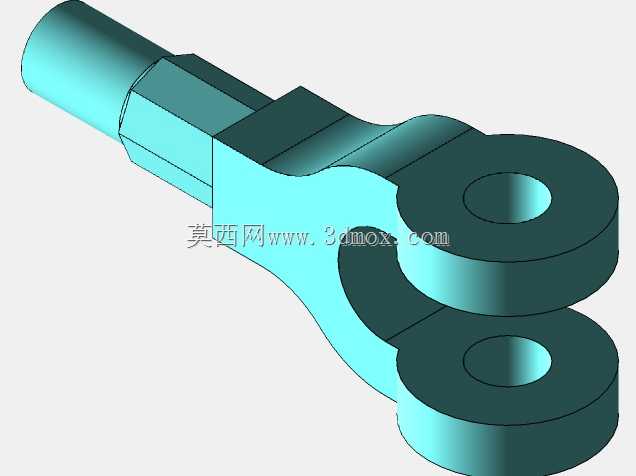

在设计思路上，该结构优先考虑了装拆便捷性与传力可靠性的平衡，关节主体采用对称式的叉形结构，对接杆的端部嵌入叉形槽内，销轴穿装后能够承受径向的剪切载荷，匹配轴向传力的受力特性，避免连接部位出现弯矩过载。销轴的顶部设置了直径更大的轴肩，安装时轴肩贴合关节上端面，下端伸出关节底面的长度刚好预留开口销的安装空间，不会因为销轴过长和周边构件发生运动干涉。开口销采用标准的半圆头分叉结构，装入销轴径向孔后将两个支脚掰开贴紧销轴表面，既能够可靠锁止销轴位置，也不会在杆系摆动过程中剐蹭周边部件。

从安装边界来看，该结构整体外形紧凑，十字交叉的主体结构最大外轮廓适配小空间安装场景，两端插接轴段的直径、销轴的直径都和对应传力杆的孔径做了公差匹配，安装时只需要保证对接杆的端部孔位和关节的销轴孔同轴，穿入销轴后锁好开口销即可完成组装，不需要额外的定位工序。连接完成后关节允许的摆动角度能够覆盖常规杆系的偏转补偿需求，不会因为角度偏转导致销轴出现额外的附加载荷，同时整体结构没有突出的锐边棱角，运动过程中不会勾挂周边的管线、防护层，适配多数开式传动杆系的安装空间要求。
