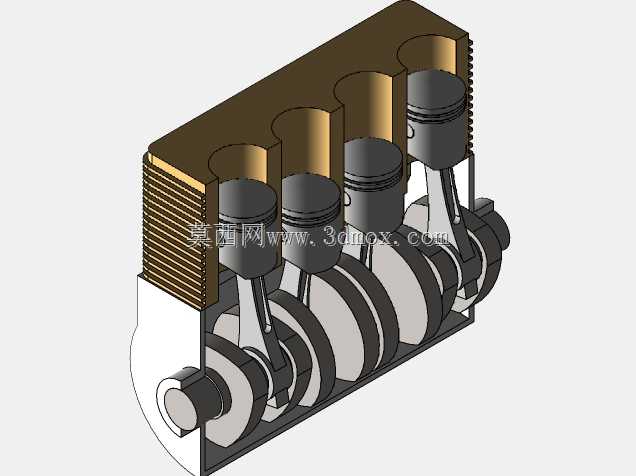

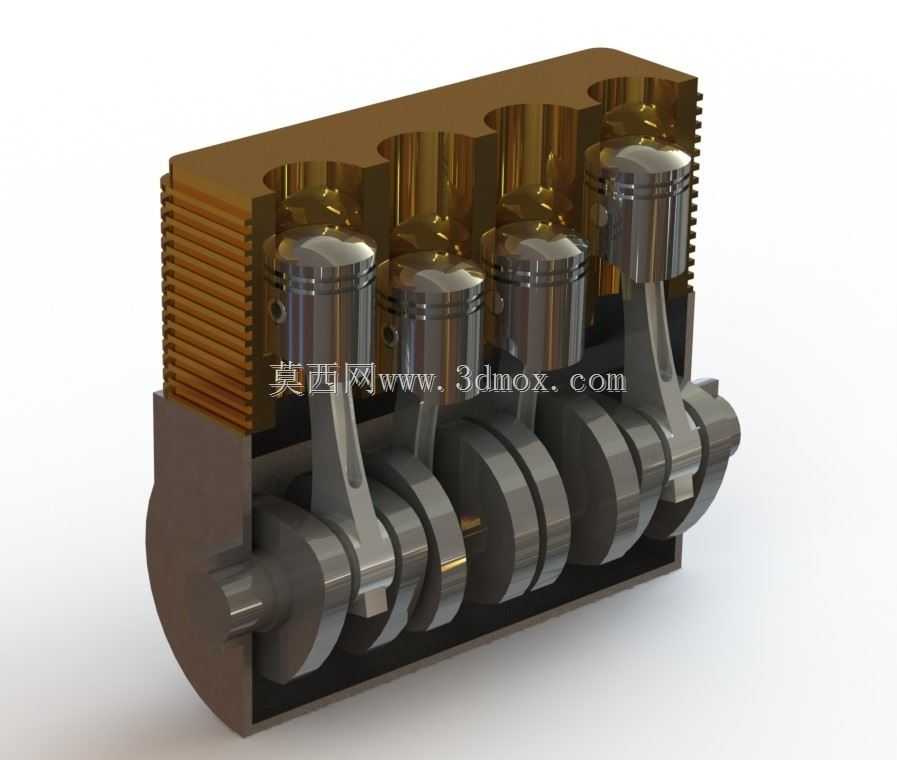

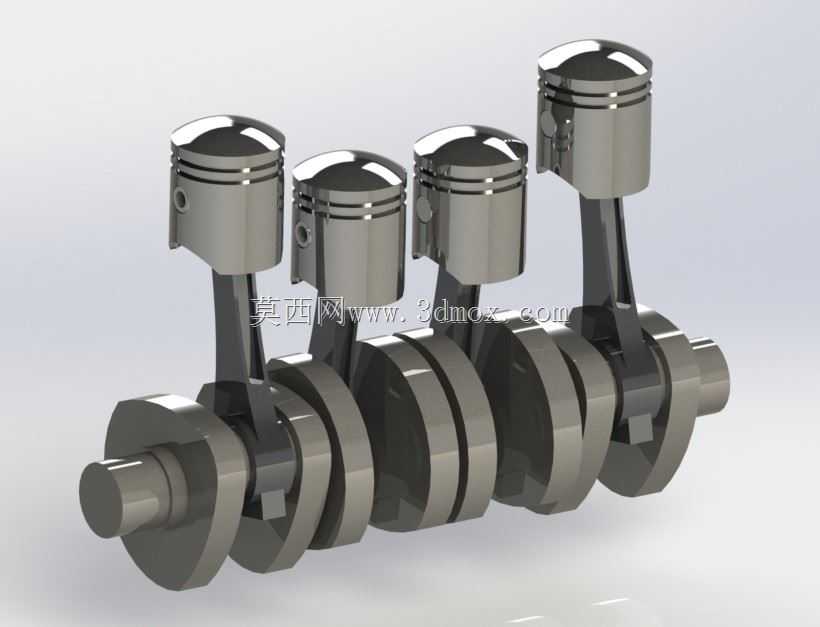

直列四缸活塞曲柄连杆动力总成结构

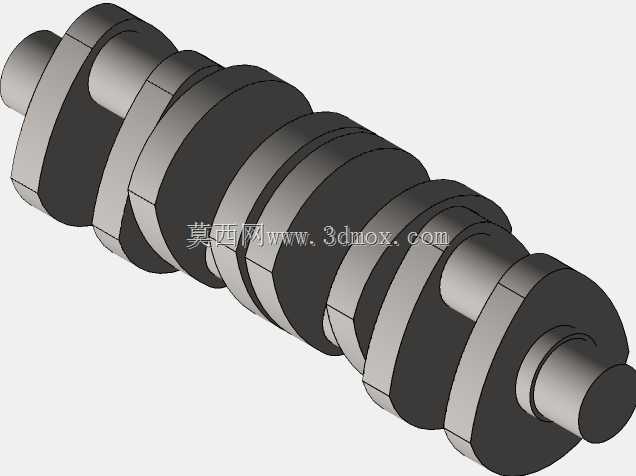

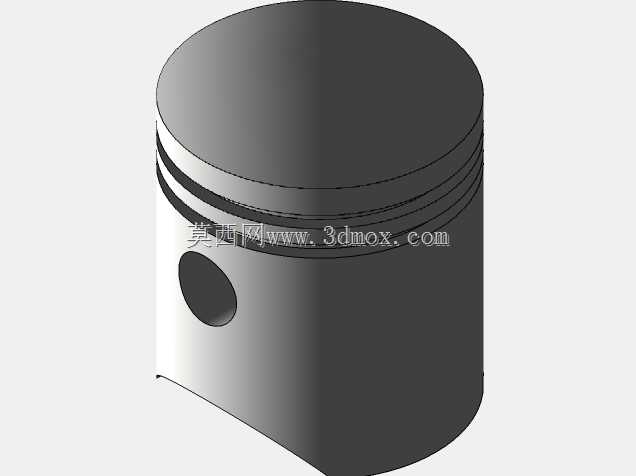

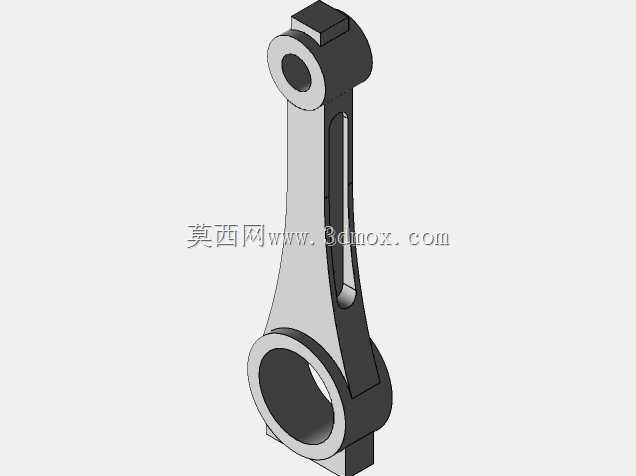

直列四缸动力结构是当前小排量乘用车、通用小型动力设备领域应用最广泛的内燃机构型，这套三维结构完整还原了直列四缸机型的核心运动组件，覆盖从活塞往复运动到曲轴旋转输出的全传动链路，可用于动力原理教学演示、新机型前期构型验证、维修装配实训等多个场景。在实际工业应用中，这类直列四缸结构凭借布局紧凑、整机长度短、曲轴加工难度低、整机振动易控制的优势，被大量搭载在家用乘用车、小型农用机械、固定式发电机组、小型工程作业设备上，能够稳定输出适配日常作业需求的动力，兼顾制造成本与运行可靠性。从功能特性来看，这套结构完整呈现了四缸机型的做功顺序逻辑，四个活塞沿曲轴轴线呈直线排布，相邻曲柄销保持固定相位角，能够保证四个气缸交替完成进气、压缩、做功、排气的循环过程，让动力输出更平顺，避免单缸或双缸结构动力输出间断、振动幅度大的问题。活塞部分采用了适配量产机型的裙部造型设计，既能够保证活塞在气缸内往复运动时的导向稳定性，也能预留出足够的热膨胀余量，避免工作温度升高后出现卡缸故障；连杆采用了成熟的工字型截面设计，在保证结构强度、能够承受做功冲程爆发压力的同时，尽可能降低往复运动部件的整体质量，减少曲轴运转过程中的惯性负载，提升动力响应速度。曲轴部分采用了全支撑结构设计，每个曲柄臂两侧都设置有主轴颈支撑位，能够大幅提升曲轴整体刚性，降低高转速运转下的曲轴挠曲变形量，延长核心部件的使用寿命。在设计思路上，这套结构严格遵循直列四缸机型的经典布局逻辑，所有运动部件的配合间隙都参考量产机型的装配公差设定，活塞销与连杆小头、连杆大头与曲柄销、主轴颈与机体支撑位的配合关系都做了准确还原，既能够直观展示动力传递的完整路径，也能为后续的外围部件设计，比如气缸体、气缸盖、配气机构、润滑系统的布局提供准确的安装边界参考。从安装边界来看，整套核心运动组件沿曲轴轴向的排布长度适配小排量机型的机舱布局需求，曲轴两端分别预留了动力输出端与正时驱动端的安装接口，活塞顶部的燃烧室凹坑造型、活塞环槽的位置都符合常规量产机型的设计规范，连杆的摆动范围经过运动校核，不会在运转过程中与气缸体下部发生运动干涉，能够直接作为整机设计的核心基础结构，大幅缩短前期构型开发的验证周期，帮助设计人员快速完成动力总成的整体布局匹配，减少后续设计迭代的工作量。
