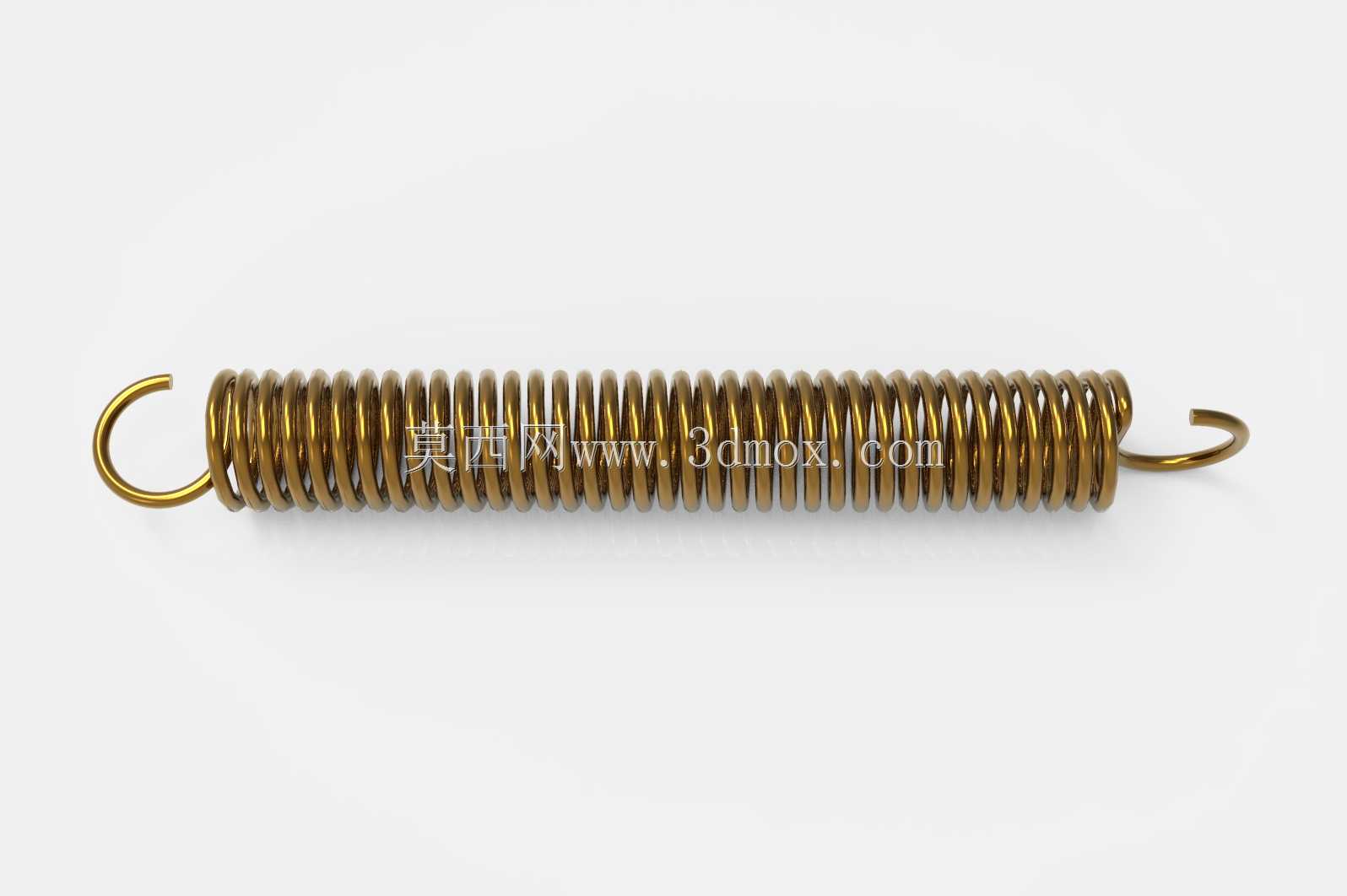

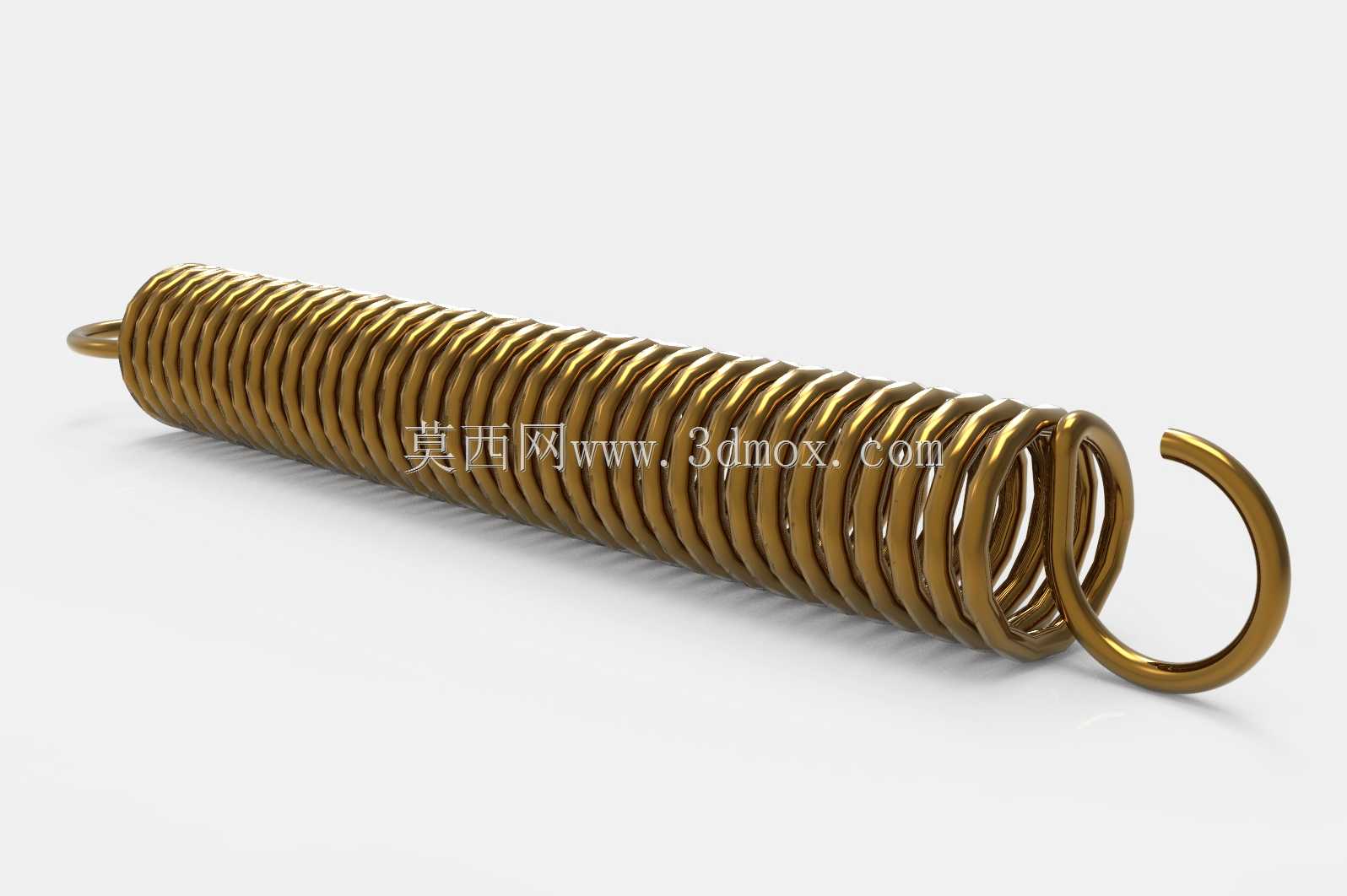

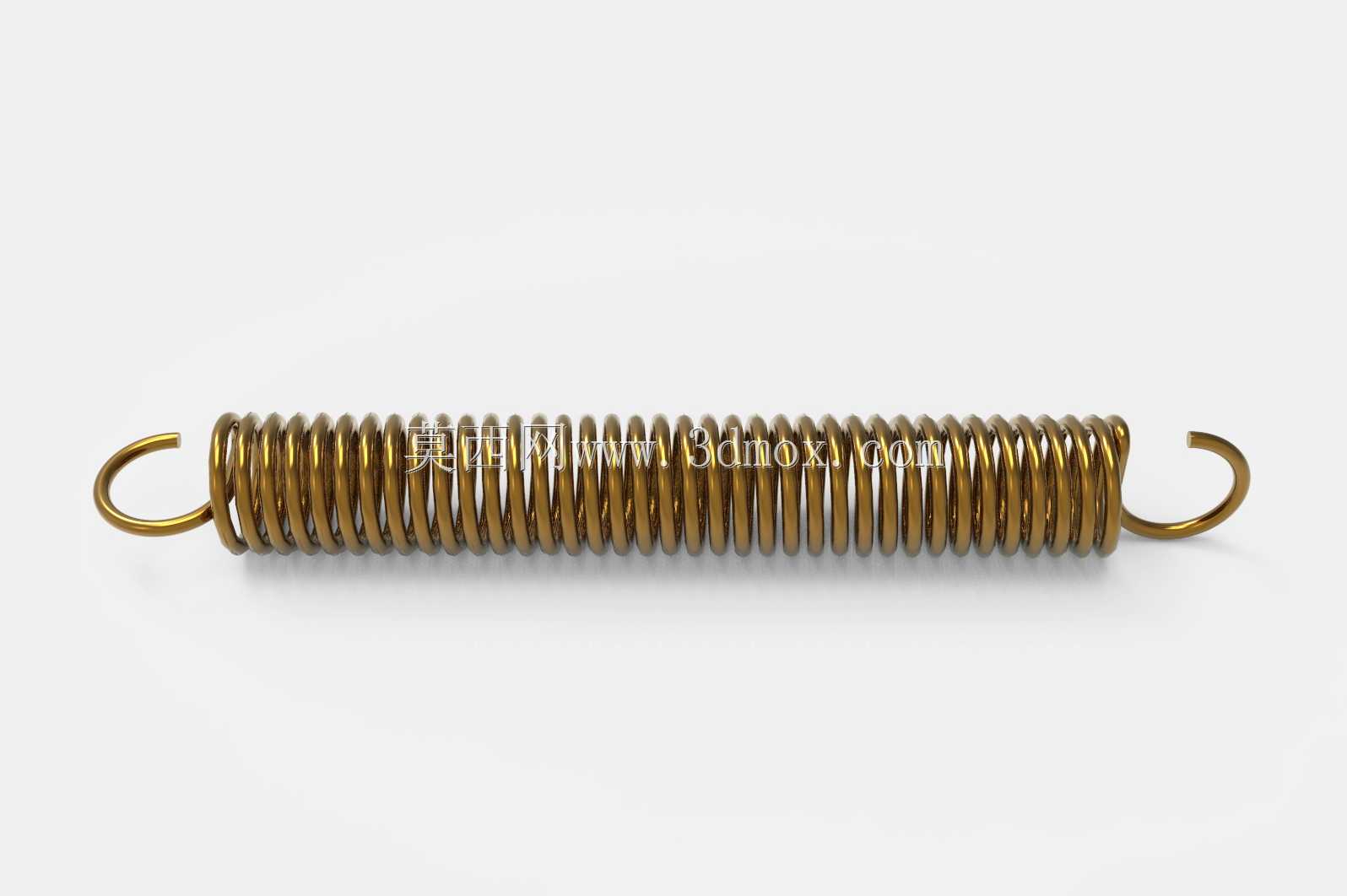

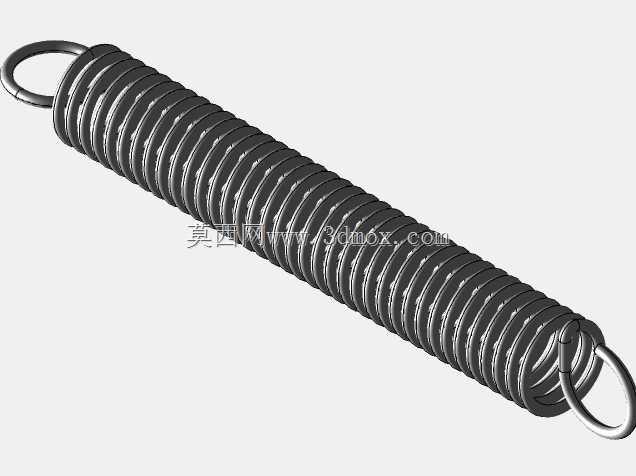

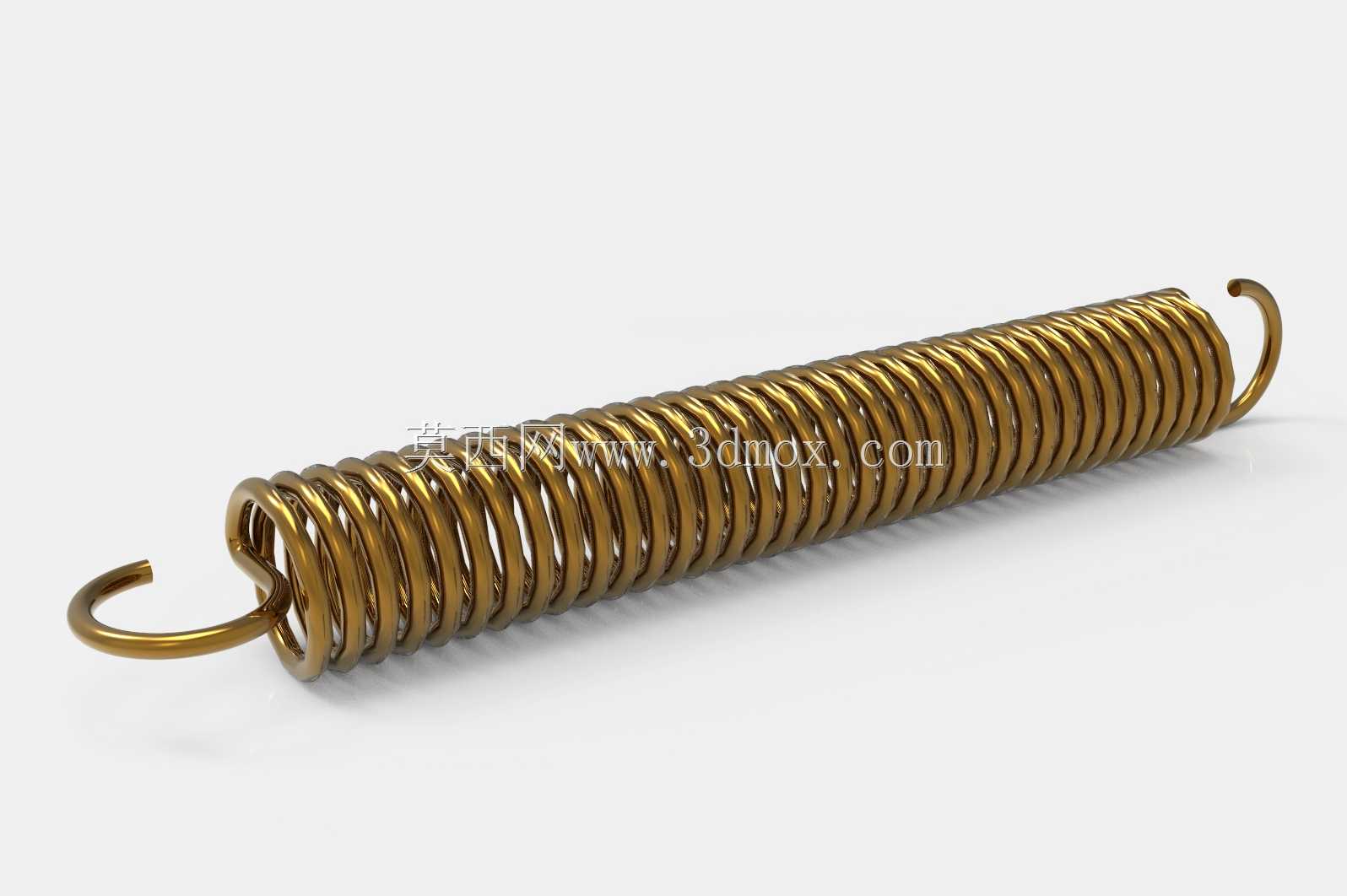

带挂钩拉伸复位弹簧精密结构设计

这款带双挂钩的拉伸弹簧是机械结构中极为常用的弹性蓄能构件，日常广泛应用在各类需要复位、张紧、载荷缓冲、力值传递的工业场景中，小到日用五金的闭门器、电器开关复位结构，大到工业设备的张紧轮组、农机挂接结构、健身器材阻力组件、汽车操纵机构回位结构，都能见到这类钩簧的身影，它依靠自身受拉产生的弹性形变储存能量，在外力撤除后可快速带动关联构件回到初始位置，同时能在行程范围内提供稳定的线性拉力输出，抵消机构运行中的间隙与窜动。从设计思路来看，这款钩簧采用等节距圆柱螺旋主体结构，两端一体弯折出封闭式圆钩挂环，没有额外的拼接连接件，避免了挂接位置的应力断裂风险，主体簧丝采用均匀排布的螺旋圈设计，在受拉时每一圈簧丝的受力均匀分散，不会出现局部应力集中导致的永久形变，两端挂钩的弯折弧度贴合常规挂接销轴的直径范围，挂装后不会出现松脱、偏摆的问题，挂钩与螺旋主体的过渡位置做了圆弧过渡处理，规避了直角弯折带来的应力断裂隐患。在实际安装使用中，这类钩簧的安装边界需要重点匹配两个挂接点的静态间距与动态行程，静态安装时两个挂点的间距要略大于弹簧本体的自由长度，保证弹簧安装后存在初始预拉力，避免机构运行中弹簧松脱晃动，动态拉伸的最大行程不能超过弹簧的极限拉伸长度，防止簧丝超出弹性形变范围出现塑性变形失去弹力；簧体的外径尺寸需要匹配安装空间的径向间隙，避免弹簧伸缩过程中与周边构件发生剐蹭磨损，两端挂钩的开口尺寸适配常规直径的圆柱挂销，挂装后挂钩的受力方向与弹簧中心轴线保持重合，避免偏载拉力导致弹簧出现歪斜、圈间错位的问题。在功能特性上，这款钩簧的拉力输出随拉伸长度线性变化，在有效行程内可以提供稳定的回弹力，整体结构紧凑无需额外的导向支撑构件，安装拆卸都十分便捷，自身结构简单可靠，在长期往复拉伸的工况下也能保持稳定的弹力输出，既可以作为独立的复位元件使用，也可以多组并联使用获得更大的拉力载荷，适配不同负载等级的机构需求，在张紧场景中它可以持续提供张紧力，让传动带、联动拉线等构件始终保持合适的张紧度，避免传动打滑、松旷的问题，在缓冲场景中它可以吸收瞬时的冲击拉力，保护关联刚性构件不会因为瞬时过载出现断裂损坏。
