液压系统用直角式流量控制阀结构

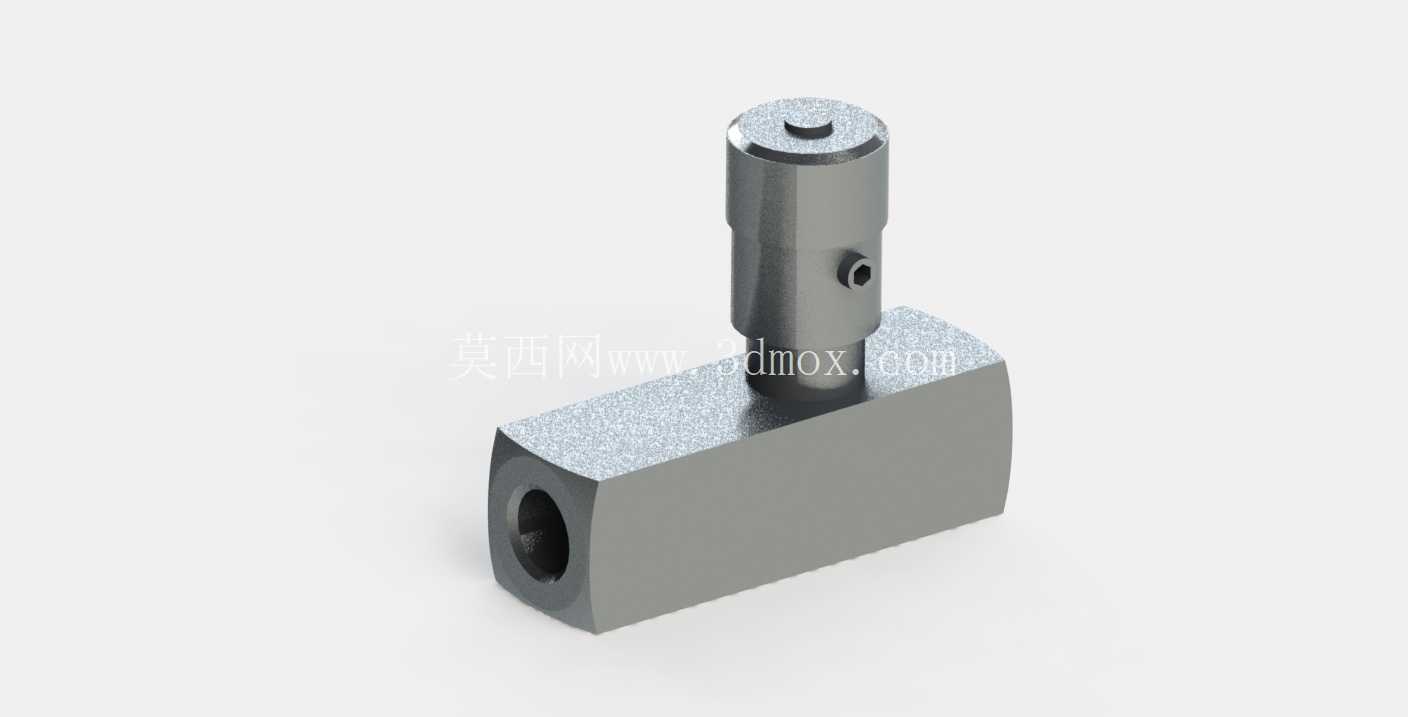

　　这款直角布局的流量控制元件，主要应用在中低压液压回路的支路流量调节场景，常见于小型液压站、机床液压进给系统、工装夹具的夹紧油路分支，用来控制执行元件的运动速度，避免支路流量过大导致的执行机构动作失稳，或是多支路系统中出现的流量分配不均问题。从结构设计来看，阀体采用方块式主体搭配垂直向上的调节杆布局，这种直角进出油的设计，能够直接适配油路板上垂直相交的通油孔道，不需要额外加装过渡接头，在集成阀块的布局中可以大幅压缩油路排布的空间，减少管路连接带来的泄漏点。阀体的进出油口采用内螺纹通油结构，通油孔的内壁做了倒角过渡处理，能够降低油液流经阀口时的局部压力损失，避免高速油液长期冲刷孔壁造成的气蚀损伤，延长元件的实际使用寿命。

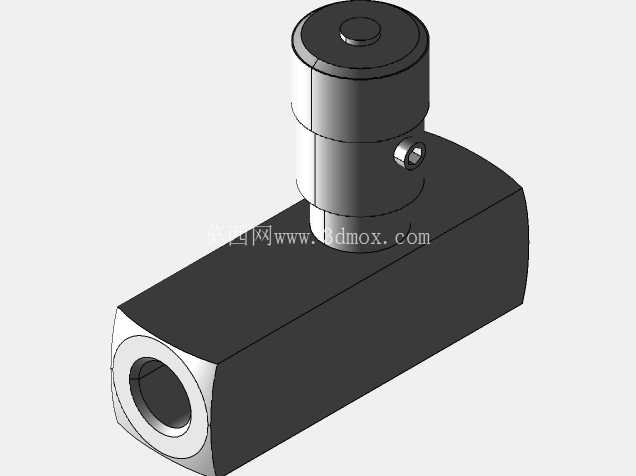

　　上部的调节杆采用圆柱式阶梯结构，杆身与阀体配合的位置设置了密封安装槽，用来放置O型密封圈，防止调节过程中出现油液外渗的问题，调节杆顶端的一字槽结构，方便操作人员用一字螺丝刀进行流量的微调，杆身侧面的顶丝孔用来安装锁紧螺钉，在流量参数调整到位后，可以通过顶丝锁定调节杆的位置，避免设备运行过程中因为振动导致调节杆移位，出现流量漂移的问题。从安装边界来看，阀体的方块主体为规整的长方体结构，底面与侧面均为平整加工面，可以直接贴装在阀块安装面上，不需要额外设计安装避让结构，垂直向上的调节杆伸出长度控制在合理范围内，不会和阀块周边的其他元件产生安装干涉，在集成油路设计时，只需要预留出调节工具的操作空间即可，不需要额外放大阀组的整体安装尺寸。

　　在功能实现上，这款阀通过调节杆下端的锥面与阀体内部的节流口配合，改变节流通流截面的面积，从而控制通过阀口的油液流量，这种锥面节流的结构相比针式节流，抗污染能力更强，不容易被油液中的细小杂质卡滞，在常规的矿物液压油工作环境下，能够长期保持稳定的流量调节精度，不会因为轻微的油液污染出现调节失效的问题。设计过程中，调节杆的行程做了限位处理，避免操作人员调节时过度旋出导致调节杆脱出阀体，造成液压油大量泄漏的故障，阀体与调节杆的配合间隙控制在合理的公差范围内，既保证调节杆转动顺畅无卡滞，又能将内泄漏量控制在标准允许的范围内，不会因为内泄过大导致系统效率下降、执行元件出现爬行的问题。

　　在实际选型应用中，这款阀适合用在流量调节范围不大、需要长期保持固定流量的支路，相比板式安装的节流阀，这种结构的元件体积更小，安装方式更灵活，既可以直接集成在阀块上，也可以通过管接头连接在管路中间，适配不同的油路布局需求。阀体的金属表面做了防锈处理，能够适应常规工业车间的工作环境，不会因为短期的凝露出现表面锈蚀的问题，调节杆的外露部分也做了表面硬化处理，长期反复调节也不会出现表面磨损导致的密封失效问题。
