液压系统用双作用液压缸结构设计

　　在各类工业液压传动系统中，双作用液压缸是实现直线往复动力输出的核心执行元件，其结构可靠性直接决定整套液压设备的运行稳定性与负载输出精度。这类元件广泛应用在工程机械举升机构、机床工装夹紧回路、自动化生产线推拉工位、冶金设备辊缝调节单元等场景，区别于单作用缸仅靠液压力实现单方向动作，双作用结构可通过活塞两侧腔室的压力油切换，完成伸出与缩回两个方向的主动力输出，无需额外配置复位弹簧，能适配更大负载、更长行程的往复作业需求。

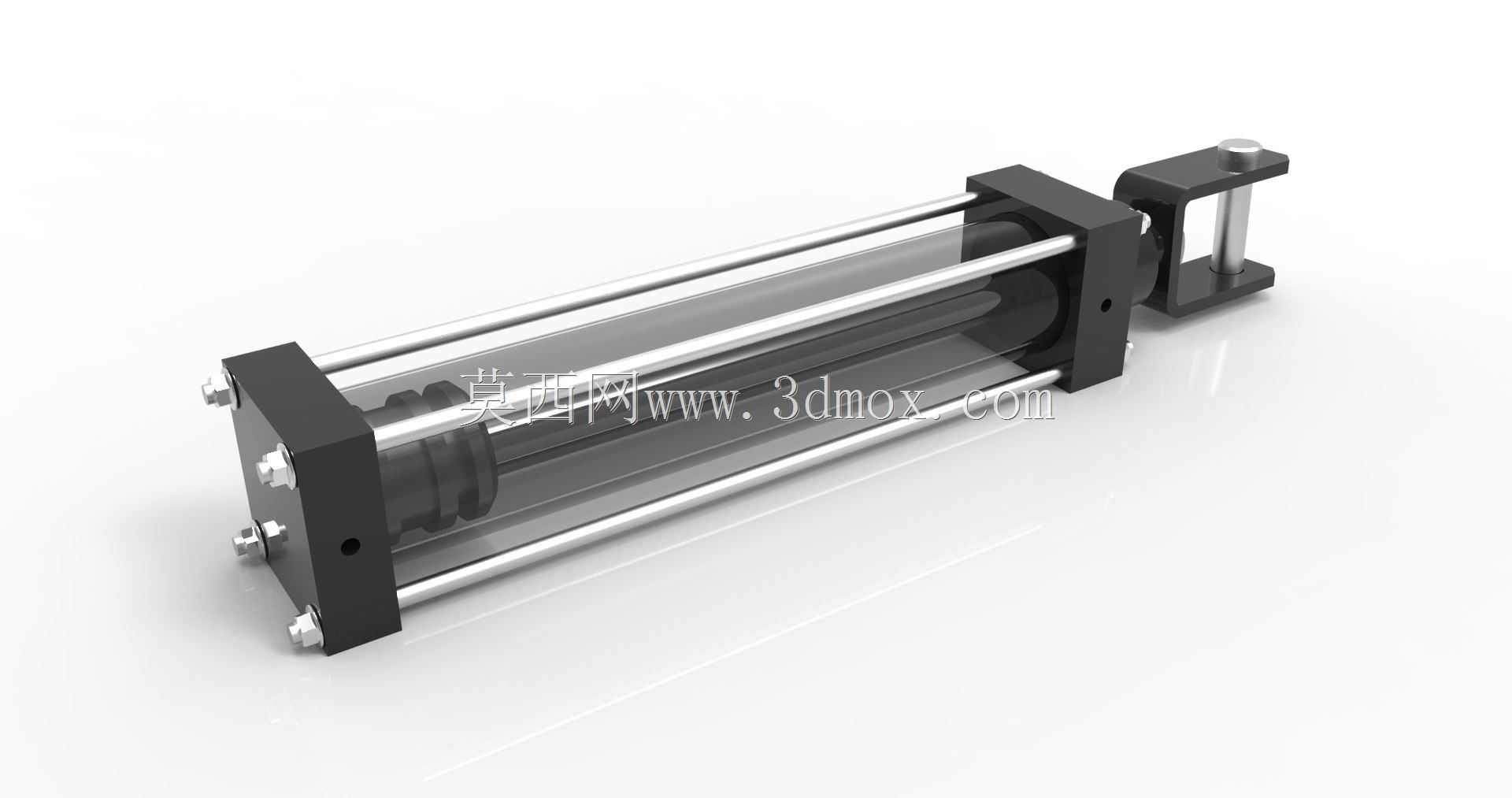

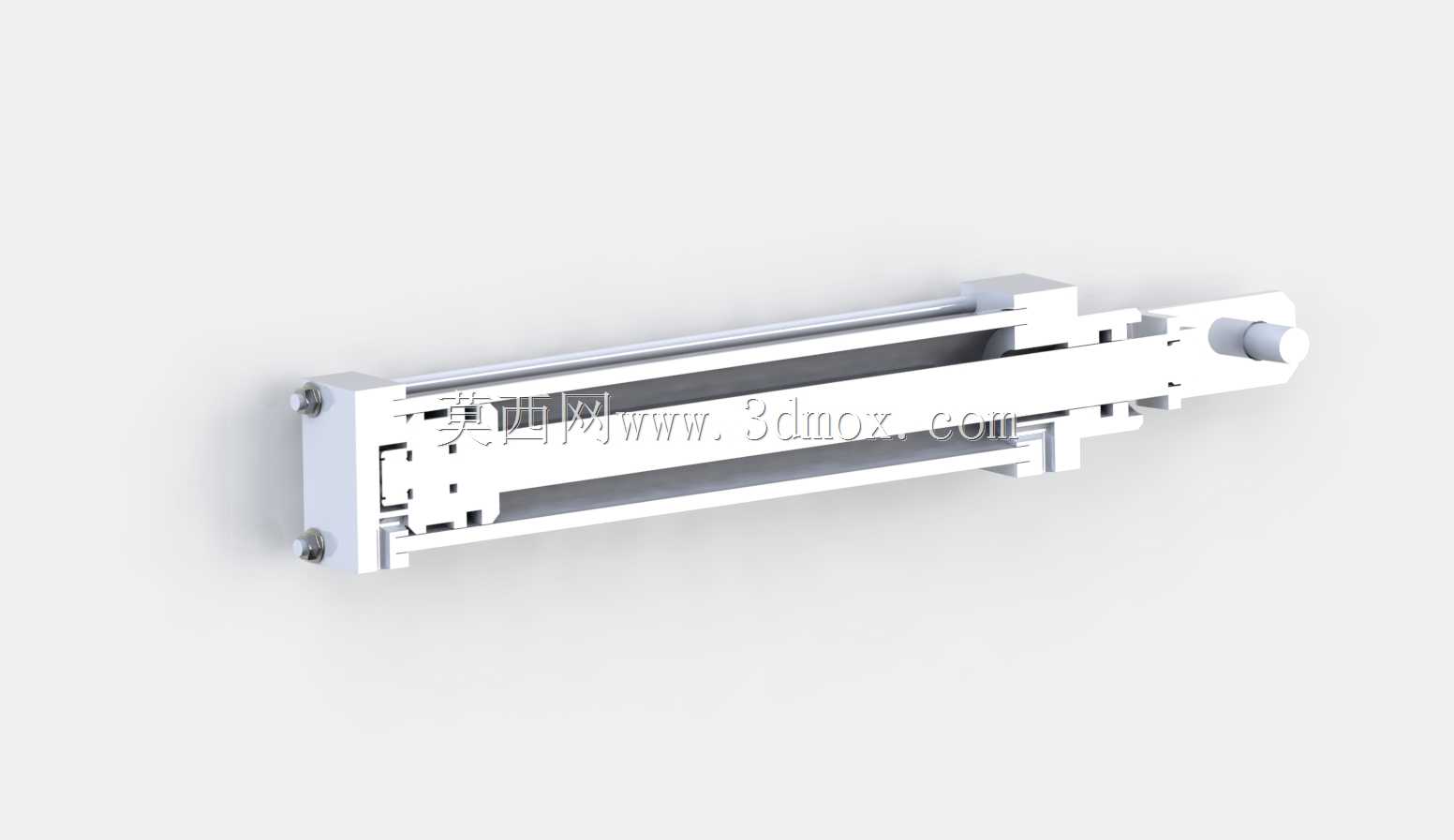

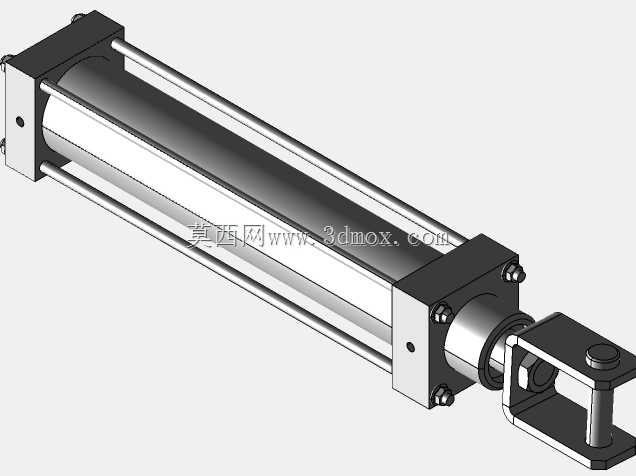

　　从结构设计逻辑来看，这款双作用液压缸采用了拉杆式缸筒固定方案，四根对称布置的高强度拉杆将前端盖、缸筒、后端盖拉紧锁合，相比法兰焊接式缸体，拉杆结构更便于后期拆解维护，密封件更换时无需破坏缸体连接结构，同时能通过拉杆预紧力的均匀控制，抵消高压油作用在端盖上的轴向推力，避免端盖受压变形导致的密封泄漏问题。活塞与活塞杆采用一体式加工结构，减少了分体连接带来的同轴度误差，活塞表面开设的多道密封槽分别配置了孔用格莱圈与导向环，格莱圈负责高压腔与低压腔之间的油液密封，可承受25MPa以内的连续工作压力，导向环采用填充聚四氟乙烯材质，既能为活塞提供径向支撑，避免活塞与缸筒内壁直接摩擦刮伤，又能降低往复运动时的摩擦阻力，减少爬行现象出现的概率。

　　活塞杆伸出端配置了杆用斯特封与防尘圈组合密封，斯特封的唇边结构可在活塞杆往复运动时始终贴合杆面，阻挡缸内压力油外泄漏，外侧的聚氨酯防尘圈则能刮除活塞杆表面附着的灰尘、铁屑等杂质，避免外界污染物进入缸筒内部划伤密封件与缸壁，延长元件整体使用寿命。缸体两端设置了缓冲柱塞结构，当活塞运行到行程末端时，缓冲柱塞会先插入端盖对应的缓冲腔，封闭大部分回油通道，仅通过缓冲间隙缓慢排油，从而降低活塞对端盖的机械冲击，避免高速往复作业时的撞击噪音与结构损伤，这一设计在行程超过300mm的中长行程液压缸中尤为必要，能大幅降低端盖连接螺栓的疲劳载荷。

　　从安装边界来看，这款液压缸后端采用单耳铰轴安装结构，前端活塞杆端部配置外螺纹连接头与单耳吊环，安装时可通过后端耳轴与设备机架铰接，前端耳环与负载执行部件连接，铰接结构允许缸体在小角度范围内摆动，可补偿安装时的同轴度误差，避免活塞杆受径向偏载导致的弯曲变形与密封偏磨。设计选型时需要注意，安装前需核对缸体总长度、行程长度、耳轴中心高、活塞杆直径、连接螺纹规格等尺寸参数，确保安装后活塞杆伸出时不会与周边设备构件发生运动干涉，同时要匹配液压系统的额定压力与流量参数，避免系统压力过高导致缸体爆裂，或流量过大导致活塞运行速度超出密封件允许的线速度范围。

　　在实际工况应用中，这类双作用液压缸需要搭配三位四通电磁换向阀实现方向控制，通过节流阀或调速阀调节活塞往复运动速度，回路中需配置溢流阀限制系统最高压力，同时在缸体两腔附近设置压力测点，便于运行时监测工作压力是否在设计范围内。日常维护时需定期检查活塞杆表面是否有划伤、镀铬层脱落等问题，检查缸体各结合面是否有油液渗漏，若发现外泄漏量超出允许范围，需及时更换对应位置的密封件，更换密封件时要注意避免密封唇边被尖锐边角划伤，装配前可在密封件表面涂抹少量液压油，减少装配时的摩擦阻力。对于长期连续运行的工况，还需定期检测液压油的清洁度，避免油液中的杂质颗粒进入缸内造成密封件过早磨损，通常建议液压油的NAS清洁度等级控制在8级以内，才能保证液压缸的无故障运行时长达到设计要求。
