43齿大直径传动链轮结构设计

　　在输送线、农机传动、包装机械以及各类链传动系统中，链轮是把旋转运动与链条直线牵引动作衔接起来的关键啮合件。这套结构围绕43齿、外径约200mm的链轮展开，建模时没有把它当成一个简单的带齿圆盘处理，而是从齿形啮合、轮毂连接、减重开孔、装配边界和受力路径几个方面同步推敲，最终形成一个可直接用于方案布置与结构校核的完整零件。

　　齿圈部分是整个零件工作状态最直接的区域。43齿的齿数选择使单齿对应的节距角较小，链条在绕入和绕出时多边形效应相对缓和，传动过程中的速度波动、冲击噪声和链条铰链磨损都会比少齿数小链轮更温和。外径控制在200mm左右，意味着它更适合作为中低速、较大传动比场合的从动轮或张紧轮使用：在辊道输送、斗式提升、农机拨禾以及轻工自动线中，这类大直径链轮常用来降低输出转速、放大输出扭矩，并让链条包角保持在合理范围内。建模时齿顶、齿侧和齿根过渡均按链条滚子啮合轨迹构建，齿沟圆弧需要容纳滚子进入，齿侧廓线则保证滚子在节圆附近平稳接触，避免啮合干涉或顶齿。

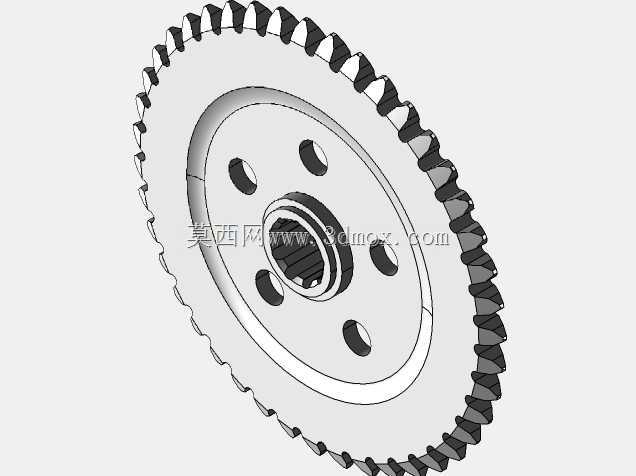

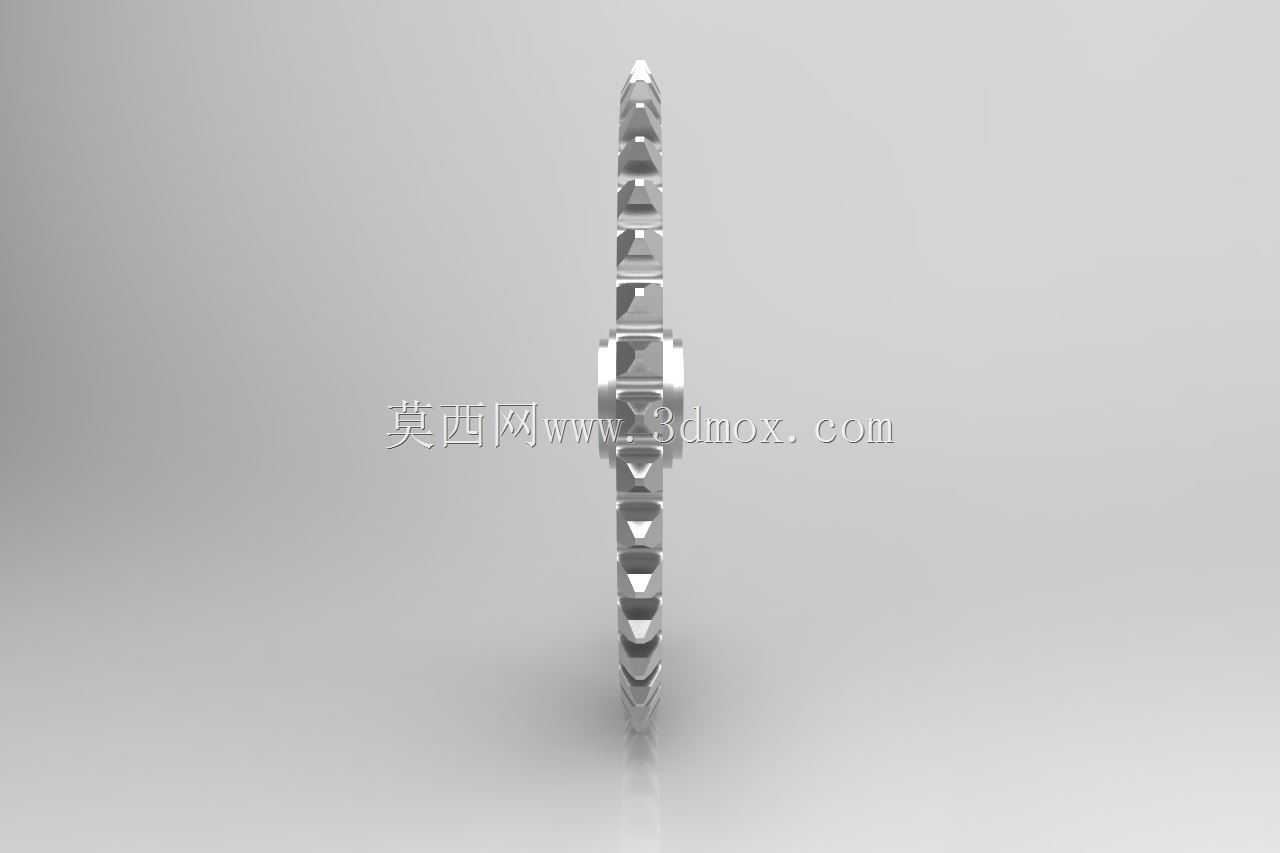

　　中心连接区域采用带异形孔的轮毂结构，而不是普通圆孔加键槽的简化形式。异形轴孔能够与配套传动轴的截形形成周向定位，在承受频繁启停、正反转或冲击载荷时，比单一平键连接更有利于分散接触应力。轮毂向齿圈方向延伸出一定厚度，使轴向锁紧面、轴孔配合面和齿圈载荷区之间形成连续传力路径。实际布置时，需要重点核对轴端伸入长度、轮毂端面与轴承或挡圈的间隙，以及锁紧件是否会与链条内侧发生摩擦。链轮中心高度、轴孔尺寸和齿圈外圆之间的同轴度，也会直接影响链条跑偏和侧边磨损。

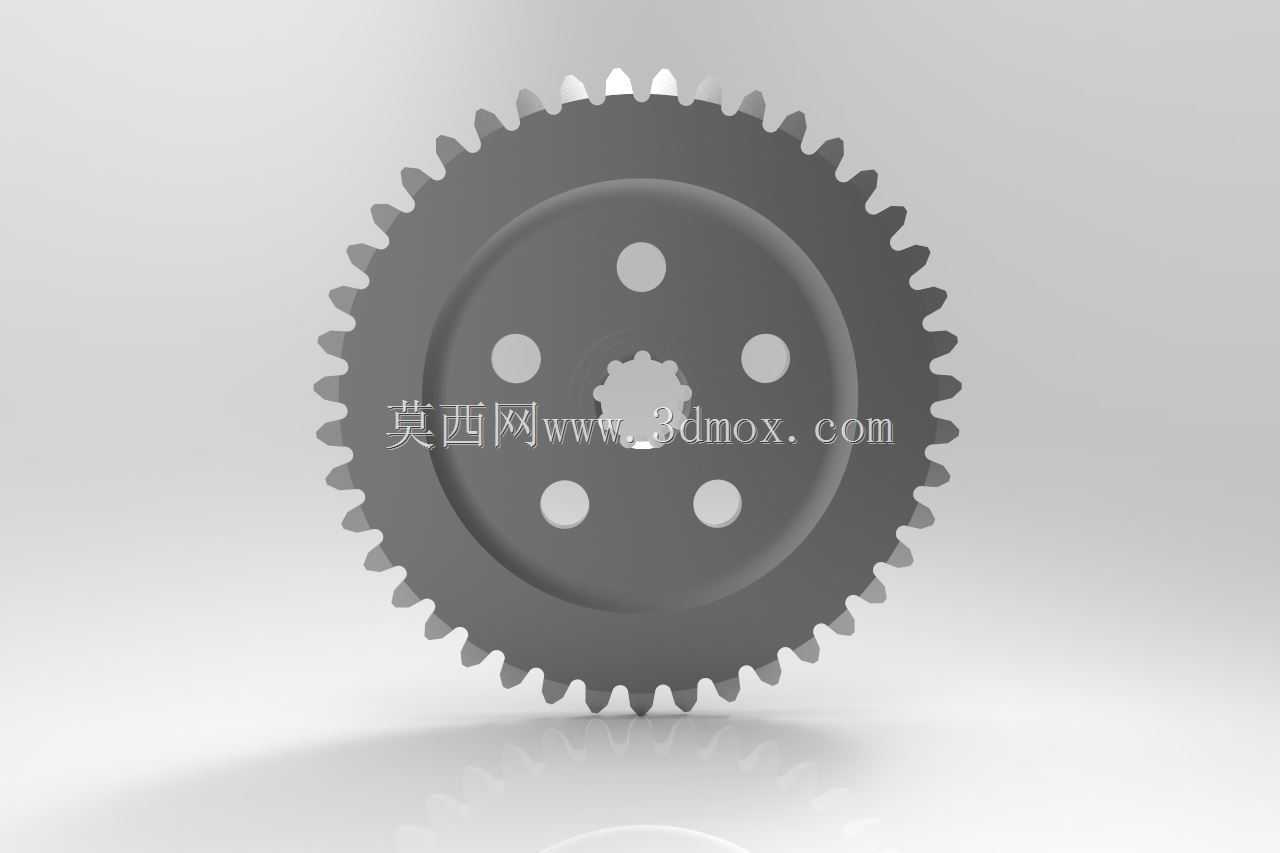

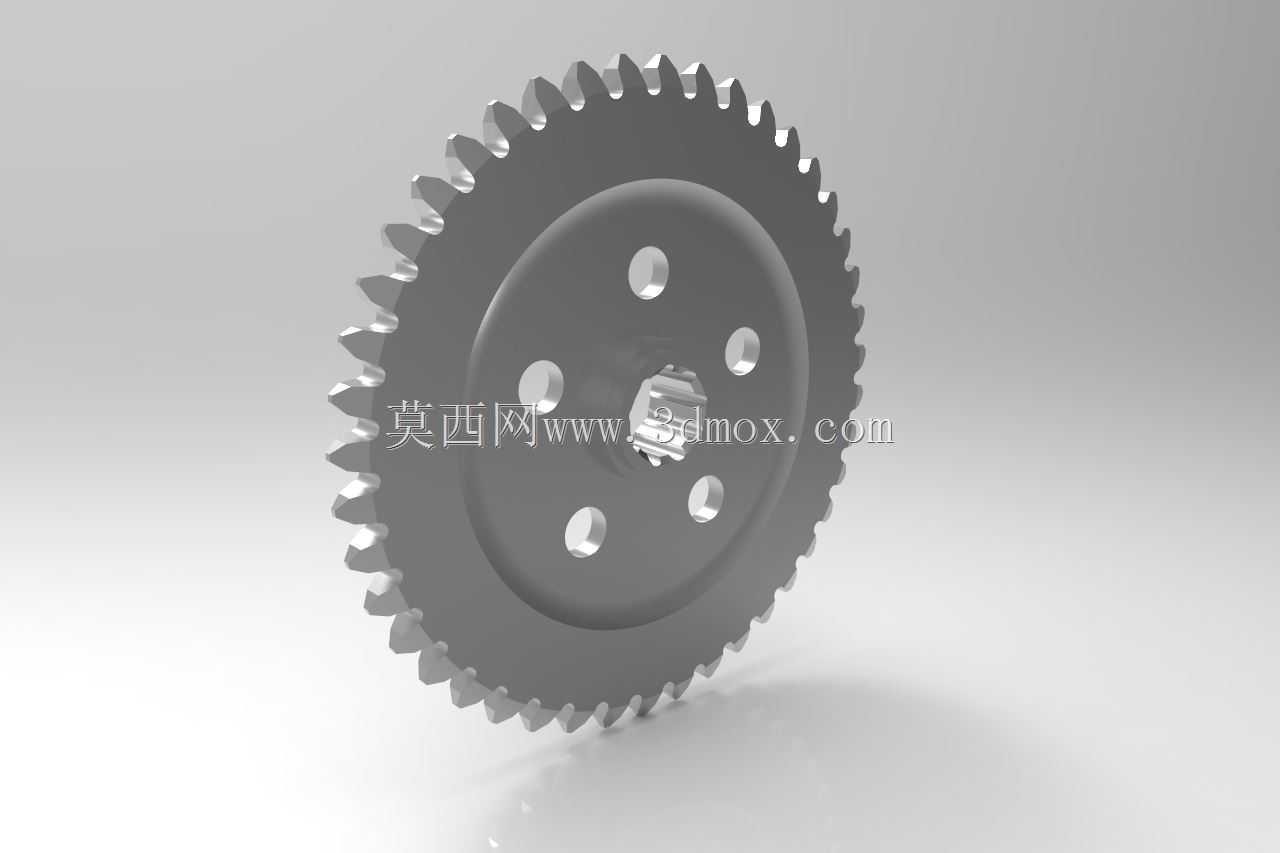

　　腹板上的多个圆孔并非单纯装饰，而是结构减重与加工可达性共同作用的结果。大直径链轮若做成实心圆盘，惯量和材料消耗都会明显增加，启动、制动时轴系承受的瞬时扭矩也随之增大。通过在腹板环形区域均匀布置开孔，可以切除应力贡献较低的材料，同时保留轮毂到齿根之间的主承载环带。孔位布置避开齿根径向延长线和键连接高应力区，孔边与轮毂外圆、齿根圆之间保留足够宽度，防止腹板在链条张力作用下出现局部屈曲或裂纹扩展。对于铸造、激光切割后加工或板材加工路线，这些孔还可用于吊装、装夹避让以及维护时的工具穿过。

　　从安装边界看，200mm级外径决定了链轮在设备中的空间占用不能只看齿顶圆。链条包络、护罩间隙、拆装时链条侧向取出距离，以及腹板孔附近是否需要设置张紧调节行程，都应在三维布局阶段提前检查。若链轮用于开放式输送设备，齿顶外圆与机架护罩之间宜保留均匀径向间隙；若位于箱体内部，则要关注润滑油甩油范围和链条跳齿时的安全余量。轴向定位同样关键，链轮中心线应与配对链轮中心线平行，齿宽中点尽量对准链条中心线，偏置会造成滚子单边接触、链板异常拉伸和轴承受力恶化。

　　功能特性上，该结构兼顾了传动啮合、扭矩传递和轻量化维护三方面需求。多齿设计提高了同时啮合齿数的冗余度，单个齿进入啮合时承担的载荷峰值更低；大直径外形有利于在紧凑动力源与低速执行机构之间建立稳定减速关系；腹板开孔则降低了转动惯量，使设备在间歇运动工况下更容易控制启停。对于需要长期运行的输送链或牵引链，链轮材料、热处理齿面和轴孔配合精度还应结合载荷谱进一步确定，但三维结构本身已经把齿形、轮毂、腹板和安装空间的核心关系表达清楚，能够为后续工程图绘制、强度校核和设备选型提供直接依据。
