侧插式气路压差检测传感组件

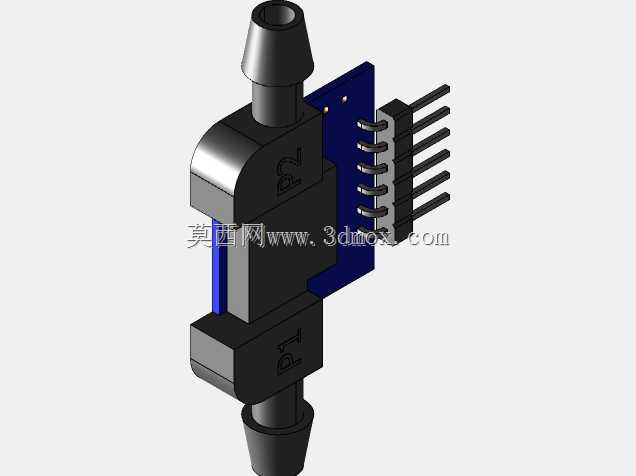

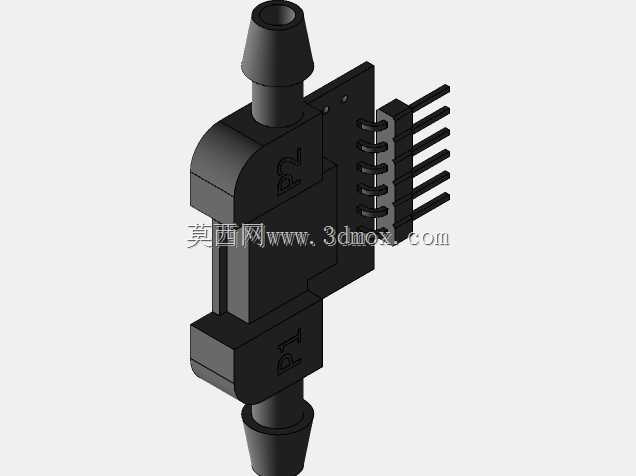

这款侧插式气路压差检测传感组件，主要面向小型气动控制系统、医疗呼吸回路、民用暖通风压监测、小型工业气路检漏等场景设计，是流体压力差信号采集的核心前端部件。在实际应用中，它能够实时采集气路两端的压力差值，将物理压力信号转换为标准电信号传输给后端控制单元，为系统的风压调控、泄漏报警、流量换算提供精准的原始数据支撑，尤其适配对安装空间有严格限制的紧凑型气路布局。从功能特性来看，该组件采用双宝塔接头的气路连接结构，上下两端的锥度接头可直接匹配常规内径的柔性气动软管，无需额外转接件即可完成气路密封对接，装配时仅需将软管推入接头锥段即可依靠软管自身弹性实现抱紧密封，大幅降低现场装配的操作难度；侧出的直插排针引脚采用标准2.54mm间距设计，可直接插接在配套PCB板的焊座上，既能够通过排针完成信号传输，也可依靠排针的机械支撑力实现组件的板级固定，减少额外的固定结构件。在设计思路上，整体结构采用模块化集成设计，将气路流道、压力感应芯体、信号调理电路全部集成在同一硬质壳体内，壳体采用耐弱腐蚀的工程塑料材质，既能够隔绝外部电磁干扰对弱信号的影响，也可避免常规工业环境中的潮气、粉尘侵入内部电路造成性能衰减；内部流道采用直通式低阻设计，尽可能降低气路接入后的压损，避免对原有气路的流体状态造成额外干扰，同时流道内壁做光滑过渡处理，减少气流扰动带来的信号噪声，提升检测结果的稳定性。从安装边界来看，整体主体结构为方正块体，上下接头同轴布置，侧方排针垂直于气路轴线方向伸出，安装时仅需在PCB板上预留对应排针间距的焊盘位置，同时在气路走向方向预留足够的软管弯曲空间即可完成部署，整体径向尺寸紧凑，不会占用过多的板上安装空间，能够适配高密度排布的紧凑型控制板设计；排针的长度经过匹配设计，既保证焊接后的机械连接强度，也不会出现引脚过长触碰到周边元器件造成短路的问题，气路接头的锥度尺寸经过反复校验，适配市面上绝大多数常规规格的气动软管，不会出现适配不良导致的漏气问题。
