ELP64DMR44型铁氧体磁芯结构设计

　　在开关电源、高频逆变电路、EMI滤波模块的设计落地环节，磁芯作为电感器、高频变压器的核心导磁构件，其结构精度、磁路匹配度直接决定了功率器件的转换效率、温升表现与抗干扰能力，ELP64 DMR44规格的铁氧体磁芯，正是面向中大功率高频电源场景开发的扁平式磁路构件。从实际选型应用来看，这类磁芯多用于通信电源模块、工业控制开关电源、车载DC-DC变换器的功率变压器或共模电感中，适配10kHz到500kHz的工作频段，相比传统EE型、EI型磁芯，其扁平式的多气隙匹配结构，能在有限的安装高度内实现更大的有效导磁截面积，降低绕组匝数需求，同时减少高频下的集肤效应损耗。

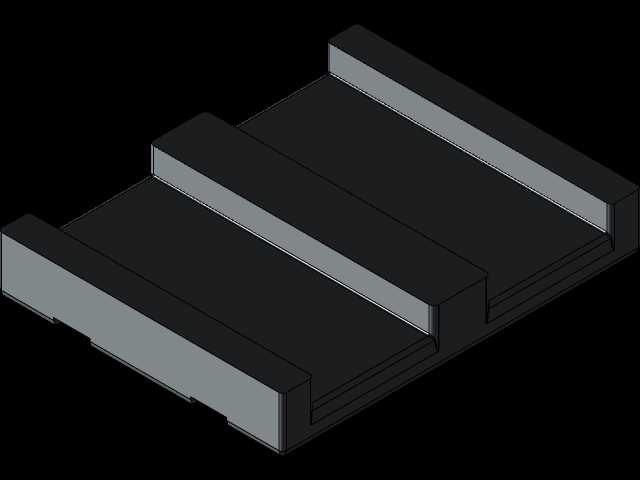

　　从结构设计逻辑来看，该磁芯采用对称式的多段凸台结构，三个平行排布的磁路凸台与底部平板磁体配合时，可形成三个独立的闭合磁路，绕组可分别绕制在不同凸台上实现分相绕制，或是通过凸台间的气隙调整实现精准的电感量控制；凸台边缘做了微小的倒角处理，避免绕制漆包线时绝缘层被磁芯毛边划伤，同时磁芯的接合面做了高精度平面研磨，装配后磁路气隙的一致性偏差可控制在0.02mm以内，避免批量生产时电感量离散性过大的问题。

　　在安装边界方面，该磁芯的整体外形为扁平矩形结构，三个凸台的高度保持一致，底部平板的侧边预留了微小的定位卡槽，可直接卡在PCB板的对应安装槽内，或是配合专用的磁芯固定夹实现快速装配，不需要额外点胶固定即可保证磁芯接合面的贴合度；磁芯的总高度适配低剖面电源模块的设计需求，在1U高度的电源设备中，预留出绕组空间与安全绝缘距离后，仍有充足的余量布置其他元器件。从实际工程使用的角度，这类磁芯的结构设计充分考虑了批量生产的装配便利性，磁芯的各棱边均做了钝化处理，避免生产过程中磁芯脆裂掉渣，同时对称式的结构不存在装配方向识别问题，产线装配时不需要额外做方向对位，可有效提升SMT或手工装配的效率。

　　在磁路设计上，三个平行磁路的结构可有效分散高频工作下的磁通密度，降低磁芯局部饱和的风险，相比单磁路的同规格磁芯，其可承载的峰值功率可提升15%左右，同时凸台之间的间隔槽可作为绕组的散热通道，工作时绕组产生的热量可通过间隔槽快速散出，降低磁芯的工作温升，避免高温下铁氧体材料的磁导率下降导致的器件性能漂移。在绕组适配方面，凸台的截面为矩形结构，相比圆形截面的磁芯，其绕制扁铜线时的空间利用率更高，适合大电流输出的电源场景，绕制后的绕组与磁芯贴合更紧密，漏感可控制在极低水平，减少高频下的尖峰电压吸收电路的压力，提升整个电源电路的可靠性。
