LCD转接板卡结构三维设计

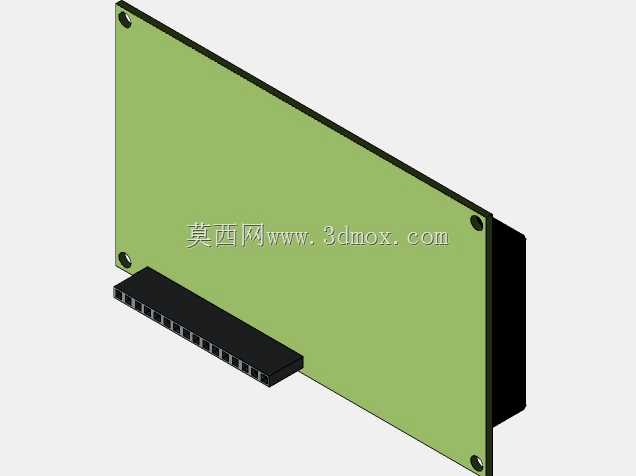

　　在嵌入式显示终端、工业人机交互面板、小型智能设备的显示模块适配场景中，这类LCD转接板是连接主控单元与液晶显示屏的核心衔接部件，很多时候工程师在做设备迭代或者屏体替换时，经常会遇到屏体接口定义和主控输出引脚不匹配的问题，这时候就需要这类转接板完成引脚定义的映射、线路的规整转接，避免飞线带来的信号干扰、结构干涉问题。从结构设计角度看，这块板卡采用矩形薄板作为主体基材，基材选用常规FR-4环氧玻璃布层压板，厚度控制在1.6mm，是行业内通用的PCB板厚标准，既保证板卡自身的结构刚度，不会在插拔排针的时候出现板体弯折变形，也不会因为厚度过大占用过多的设备内部堆叠空间。板体的边角位置做了R2的圆角处理，

　　避免安装过程中锐角划伤操作人员或者周边的线材绝缘层，四个角位预留了直径3.2mm的安装固定孔，孔位做了金属化沉铜处理，既可以用M3的铜柱配合螺丝完成板卡在设备壳体内的固定，也能在需要的时候通过固定孔实现接地处理，提升板卡的抗电磁干扰能力。板体一侧伸出的黑色排针座采用2.54mm标准间距设计，一共引出20个引脚，覆盖了LCD屏所需的电源引脚、数据传输引脚、背光控制引脚、复位信号引脚，排针座的焊接位置做了丝印标识，每个引脚的定义都在板体丝印层做了清晰标注，方便生产焊接以及后期调试的时候快速核对线路，排针座的本体高度为8.5mm，焊接后突出板体表面7mm，这个高度刚好匹配常规LCD屏的FPC排线座高度，不会因为排针过高导致屏体安装后和板体之间出现过大间隙，也不会因为高度不足导致插拔困难。板体的绿色阻焊层是行业通用的阻焊颜色，阻焊层厚度控制在20微米左右，既可以保护铜箔线路不被氧化、不被焊接时的锡流短路，也能在后期检修的时候快速识别线路走向。从安装边界来看，板体整体长度为120mm，宽度为65mm，这个尺寸刚好适配4.3英寸到5英寸规格的工业LCD屏的安装尺寸，安装时板体贴靠屏体的背面，排针座对准屏体的接口位置，四个固定孔和屏体背面的安装柱一一对应，不需要额外做结构修改就能完成装配，在设备内部的堆叠中，板体背面和主控板之间预留3mm的间隙就可以满足安全距离要求，避免元器件之间的触碰短路。

　　设计的时候特意将所有的贴片元器件都布置在板体的非贴屏侧，也就是和屏体接触的一面完全做平整处理，没有任何突出的元器件，这样贴装的时候板体可以完全贴合屏体的背面金属屏蔽层，既可以提升结构的稳定性，也能借助屏体的金属层提升散热效果，工作时板卡上电源线路产生的热量可以直接通过贴合面传导到屏体的金属背板上散出，不需要额外加装散热片。在信号线路的布局上，高速数据传输线路做了等长处理，线宽控制在0.2mm，线间距保持0.3mm，避免信号传输过程中出现时序偏差导致的显示花屏问题，电源线路做了加宽处理，线宽达到1mm，可以承载最大2A的电流，满足背光驱动的大电流供电需求，避免线路过流发热。这类转接板在实际使用中，不需要额外编写驱动程序，

　　只需要按照引脚定义完成接线就能实现屏体和主控的通讯，很多小型工控设备、手持检测终端、桌面小型显示装置的开发中，都会用到这类结构的转接板，相比直接飞线连接，这种一体化板卡的连接可靠性更高，抗振动性能更好，在设备遇到运输振动、日常使用中的磕碰时，不会出现接线松脱的问题，同时规整的板卡结构也方便设备内部的走线整理，让整机的内部结构更整洁，符合电气装配的工艺要求。在建模的时候，需要精准还原排针座的每个插针位置、固定孔的中心距、板体的厚度以及各个边角的倒角尺寸，因为这些尺寸直接影响到后期的装配干涉检查，如果固定孔的位置偏差超过0.2mm，安装的时候就会出现螺丝无法对准的问题，如果排针座的位置偏差，就会导致屏体无法正常插接，所以建模过程中所有的安装定位尺寸都严格按照行业通用标准设定，同时预留了0.1mm的安装公差，保证实际生产加工出来的板卡可以顺利完成装配。
