康复机器人用低剖面通孔扭矩传感装置

在康复医疗机器人的关节驱动与力反馈控制体系中，扭矩传感单元是实现人机交互安全、精准康复训练的核心感知部件，这款低剖面通孔式扭矩传感器正是针对康复机器人紧凑的关节安装空间、高灵敏度力反馈需求开发的专用感知部件。从实际应用场景来看，这类传感器主要安装在康复机器人的关节输出端、训练执行臂与患者肢体的连接转接位置，能够实时采集训练过程中关节输出的扭矩数值，一方面为控制系统提供精准的力反馈信号，让设备可以根据患者的肢体受力状态动态调整输出助力或阻力，避免训练过程中作用力过大造成患者二次损伤，另一方面也能精准记录患者训练过程中的力矩变化数据，为康复效果评估提供量化的力学参考。

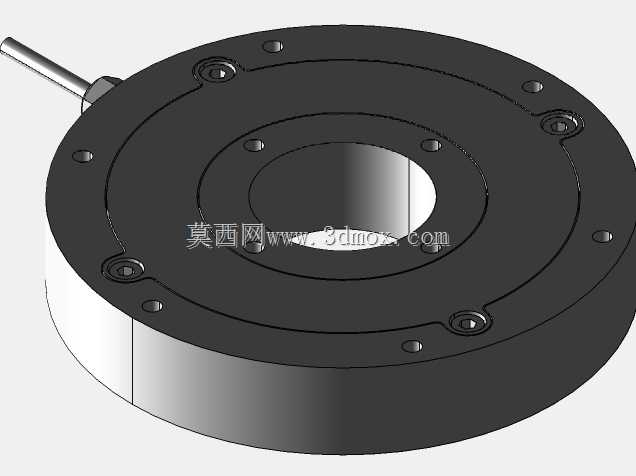

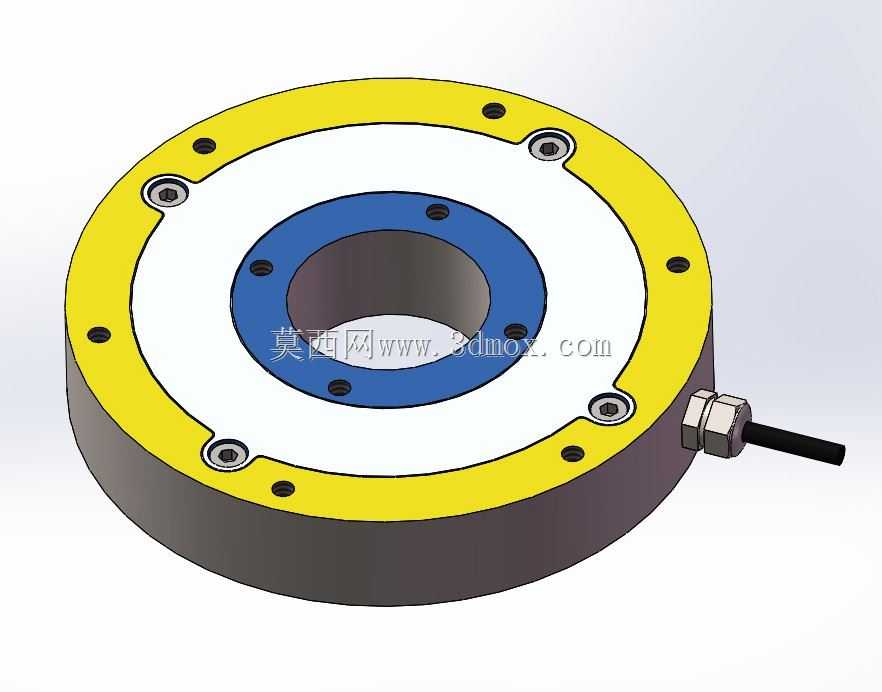

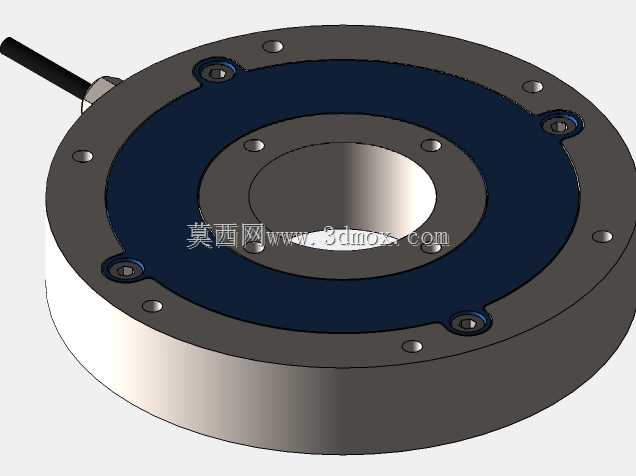

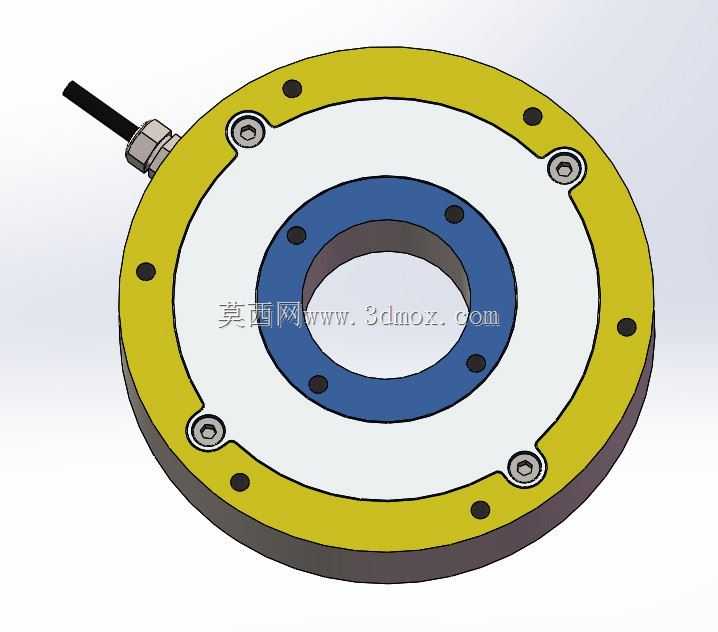

从产品功能特性来看，这款传感器采用环形通孔的结构设计，中心的贯通孔可以直接穿过康复机器人关节的走线、传动轴或是患者肢体固定绑带的连接构件，无需额外设计旁通走线结构，大幅简化关节部位的布局难度。整体采用低剖面的薄型圆盘结构，轴向厚度控制在极小的尺寸范围内，不会额外增加关节部位的轴向尺寸，完美适配康复机器人轻量化、紧凑化的结构设计趋势。传感器外圈均匀分布的安装孔位采用对称式布局，既可以通过内六角螺栓实现与关节壳体、输出法兰的刚性固定，也能适配不同安装孔距的转接结构，安装容错率更高。侧面出线的防水接插件设计，能够避免康复训练过程中汗液、清洁消毒液体渗入传感器内部，提升设备在医疗场景下的使用可靠性。

从设计思路层面，这款传感器完全围绕康复机器人的使用需求做定向优化：不同于工业场景大扭矩、高过载的传感器设计思路，这款产品更侧重小扭矩范围内的检测精度与响应速度，能够捕捉到患者肢体微小的肌力变化，实现更柔顺的人机交互效果。圆盘式的外形没有突出的棱角结构，安装在康复设备上不会对患者肢体造成磕碰剐蹭，符合医疗设备的安全设计要求。从安装边界来看，传感器的外径、中心通孔直径、安装孔位的分度圆直径都做了标准化适配，能够直接匹配常规康复机器人关节的通用法兰尺寸，不需要对原有设备结构做大幅修改就可以直接替换安装，大幅降低设备的改造成本。传感器的应变检测区域做了对称式的应力优化设计，能够抵消径向力、偏载力矩带来的检测误差，即使患者训练过程中肢体出现小幅偏移，也能保证扭矩检测数值的准确性，为康复训练的安全开展提供可靠的感知支撑。
