重载工况摇臂连接构件结构设计

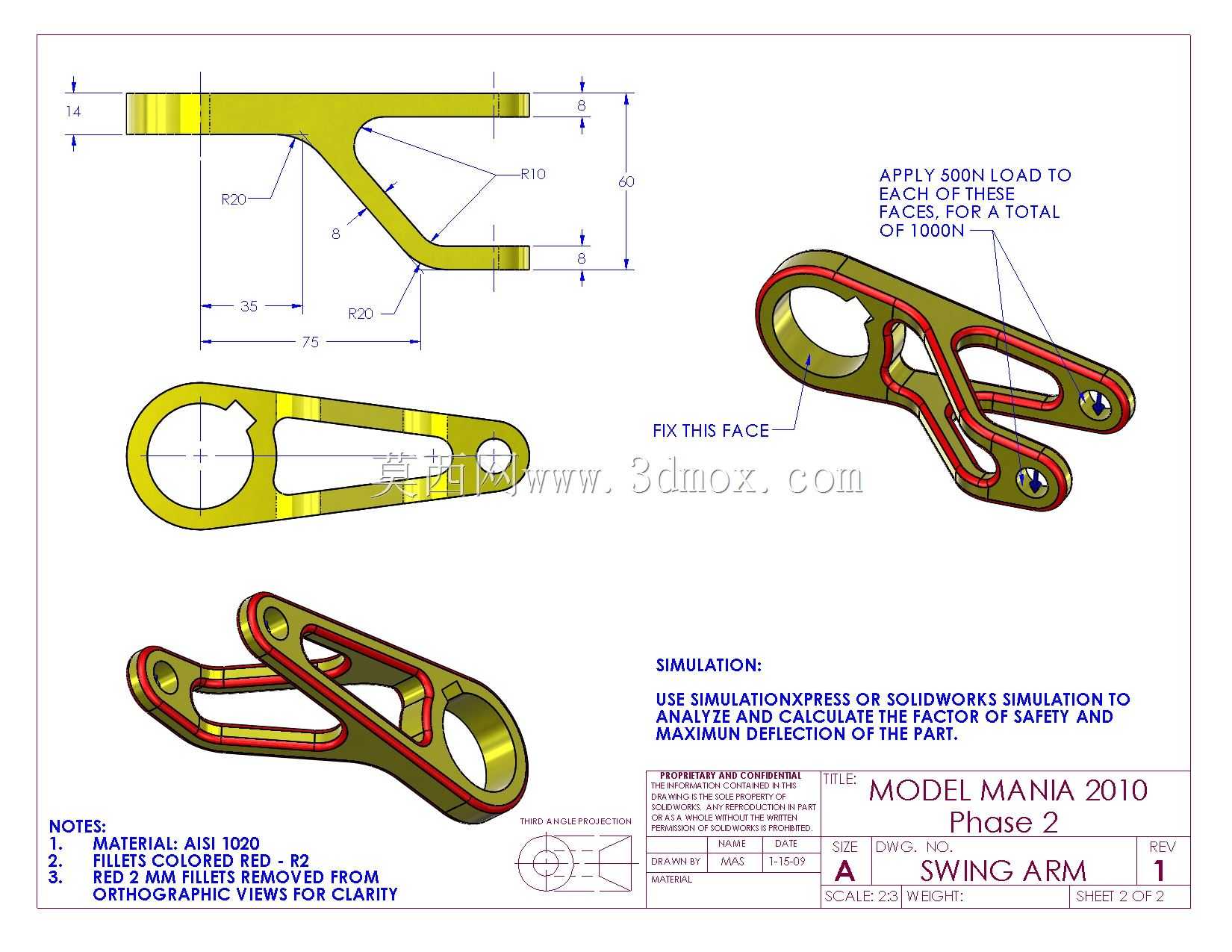

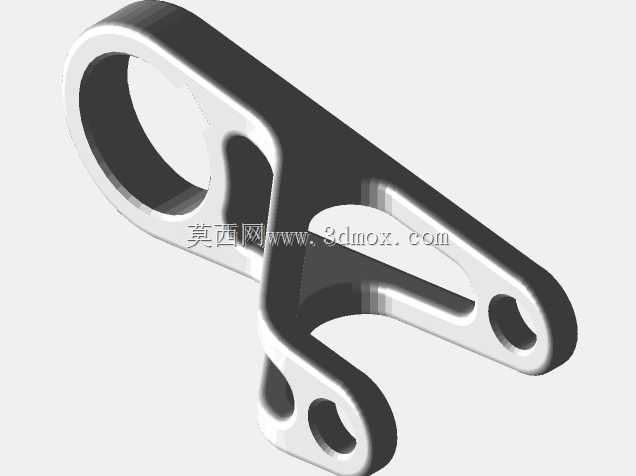

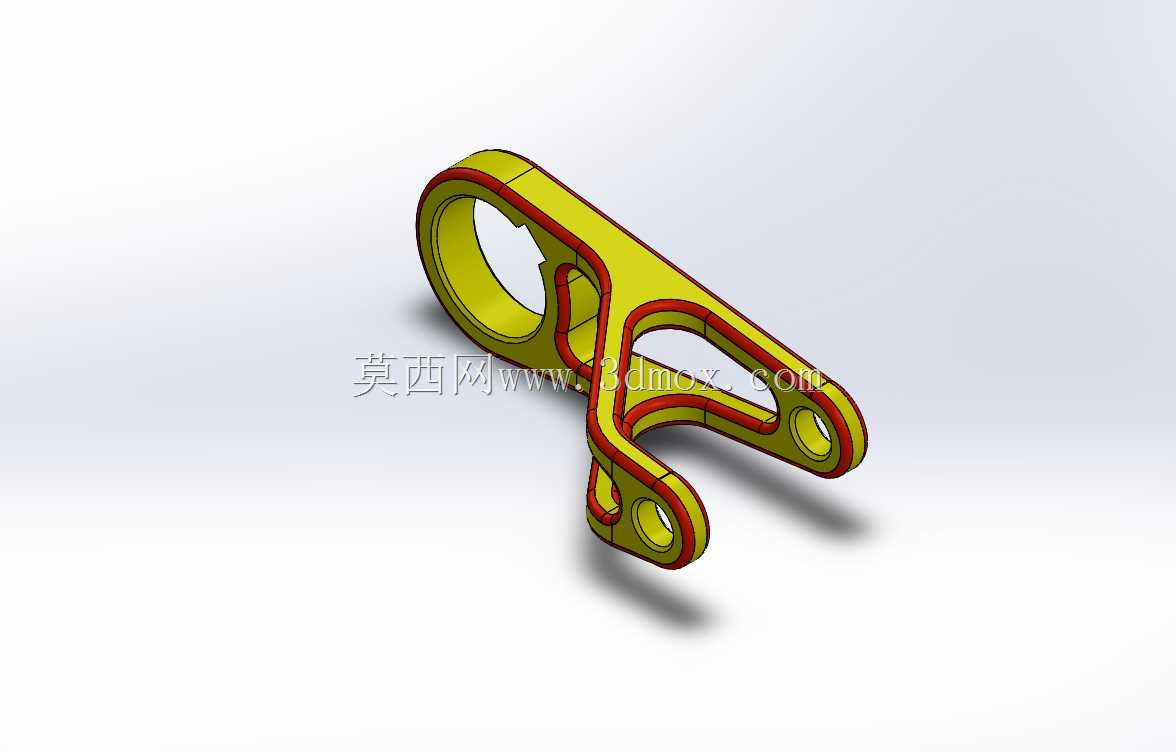

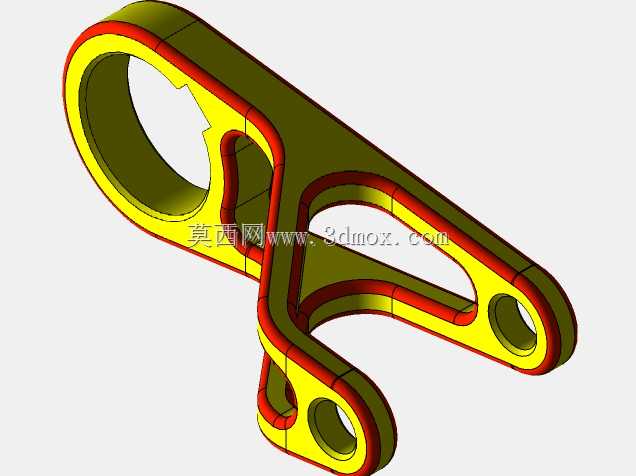

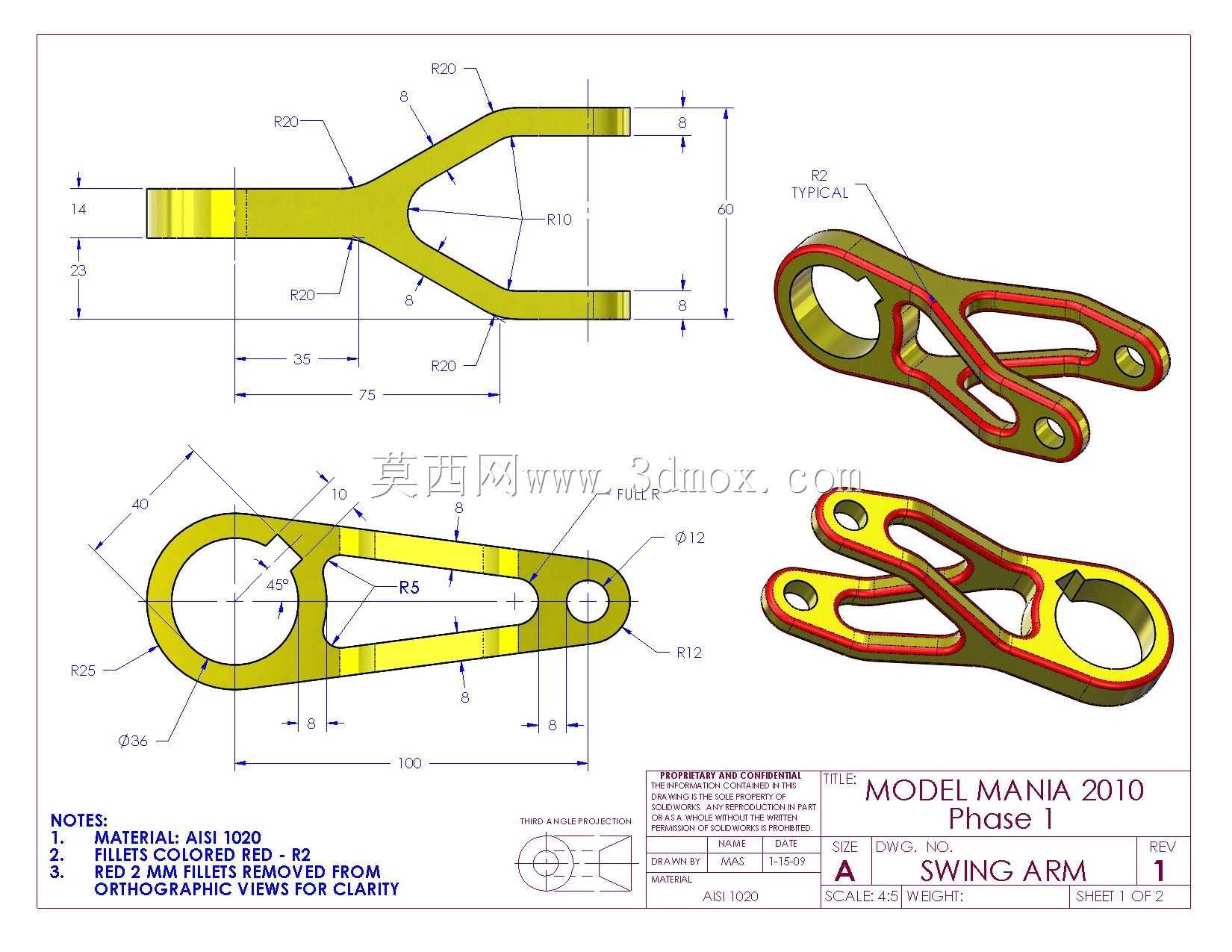

该摇臂构件属于机械传动系统中的核心受力连接部件，广泛应用于需要往复摆动传动、载荷传递的工业设备场景中，常见于轻工机械的执行端联动结构、小型工程机械的操纵连杆组、自动化生产线的工位切换摆臂机构，可实现动力输入与执行端动作的精准传递，在循环载荷工况下完成预设角度的摆动动作，保障传动链路的动作同步性与载荷承载能力。从实际用途来看，该构件一端通过大孔径安装位与固定转轴配合实现摆动支点定位，另一端的双孔位用于连接执行端拉杆或者负载接头，中部的镂空加强结构在控制整体重量的前提下，可有效分散工作过程中承受的双向弯曲载荷与交变拉压应力，避免长期循环载荷下出现应力集中导致的结构失效。在功能特性层面，该构件针对1000N总载荷的工况做了针对性的结构强化，所有受力转折位置均设置了平滑过渡圆角，消除直角结构带来的应力集中风险，构件表面的加强筋沿主应力迹线方向布置，可在不额外增加壁厚的前提下大幅提升结构的抗弯抗扭刚度，同时整体采用等强度设计思路，让各截面的应力分布尽量均匀，避免局部材料冗余或者强度不足的问题。设计过程中首先明确了安装边界的尺寸约束：支点端安装孔径匹配对应标准转轴尺寸，整体轮廓长度控制在75mm范围内，宽度方向最大尺寸为60mm，两端安装位的中心距、厚度尺寸均适配配套的连杆与接头规格，确保安装时无需额外加工修改即可完成装配。结构设计阶段先通过二维工程图确定整体外轮廓与各安装孔的位置尺寸，再通过三维建模完成实体构建，针对受力薄弱区域做拓扑优化，去除非受力区域的多余材料形成镂空结构，同时对标注的固定配合面做精度预留，保障装配后的配合精度，后续可通过仿真分析验证不同载荷下的安全系数与形变量，确保构件在额定载荷下的形变量控制在允许范围内，满足长期循环工作的可靠性要求，整体结构兼顾了轻量化与承载能力，适配中小载荷的摆动传动场景，安装维护便捷，可直接替换同规格的传统实心摇臂构件，降低传动结构的整体重量与转动惯量，提升传动响应速度。
