三耳径向载荷承载连接支架结构设计

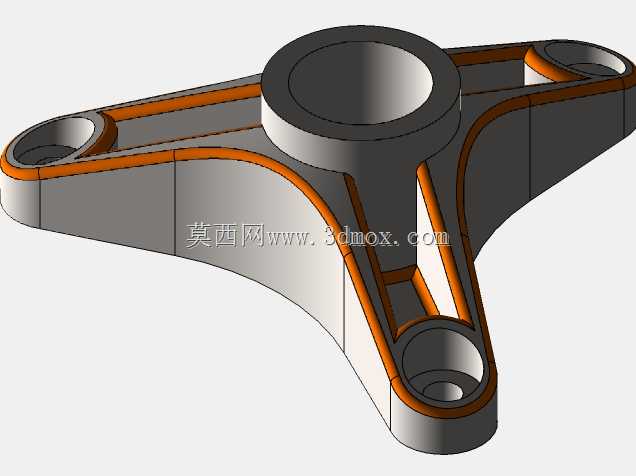

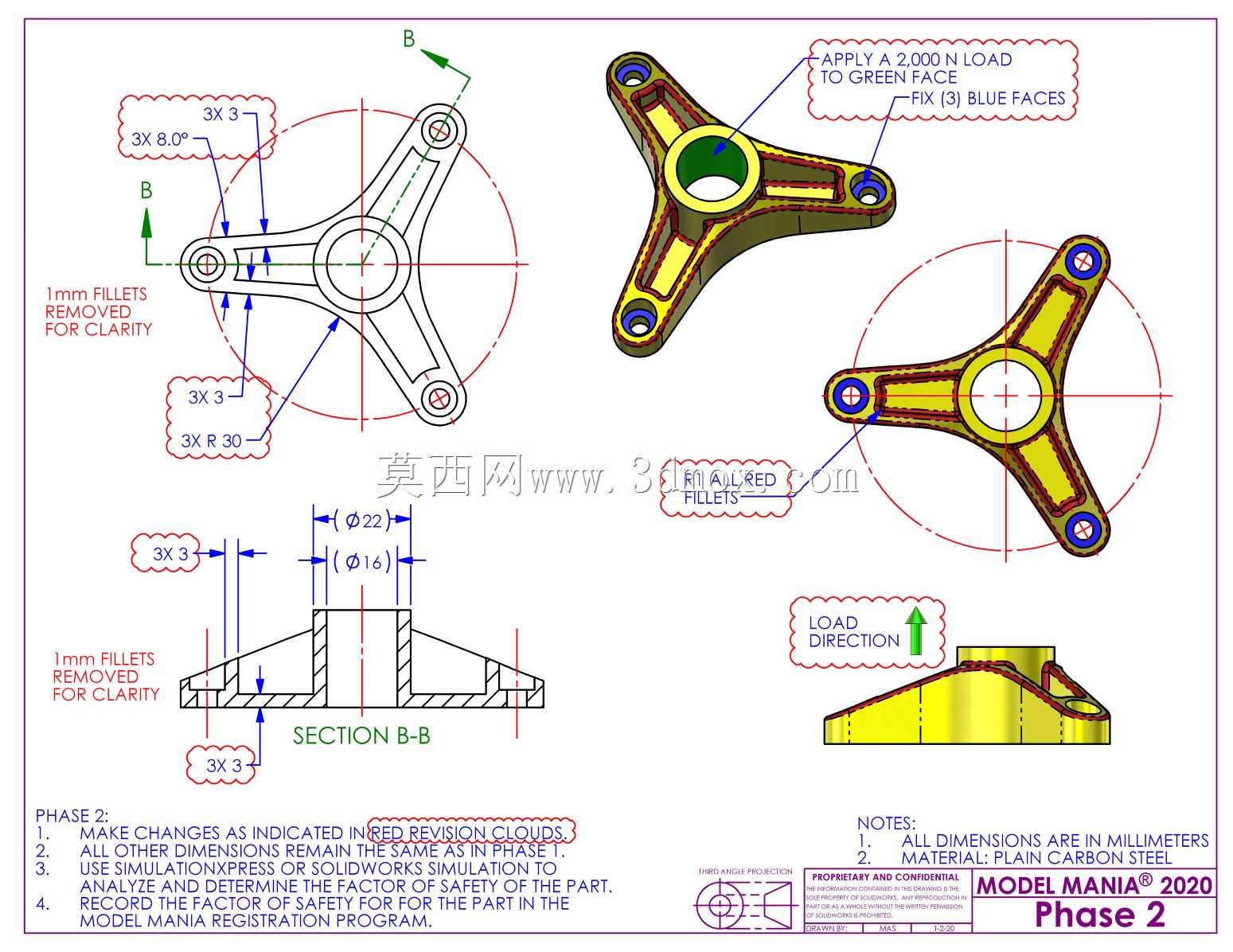

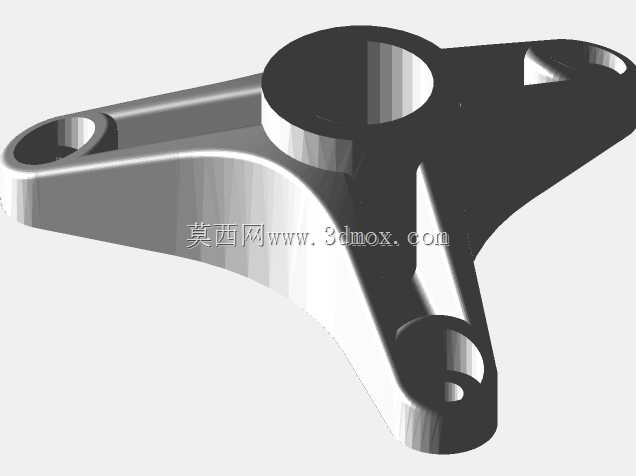

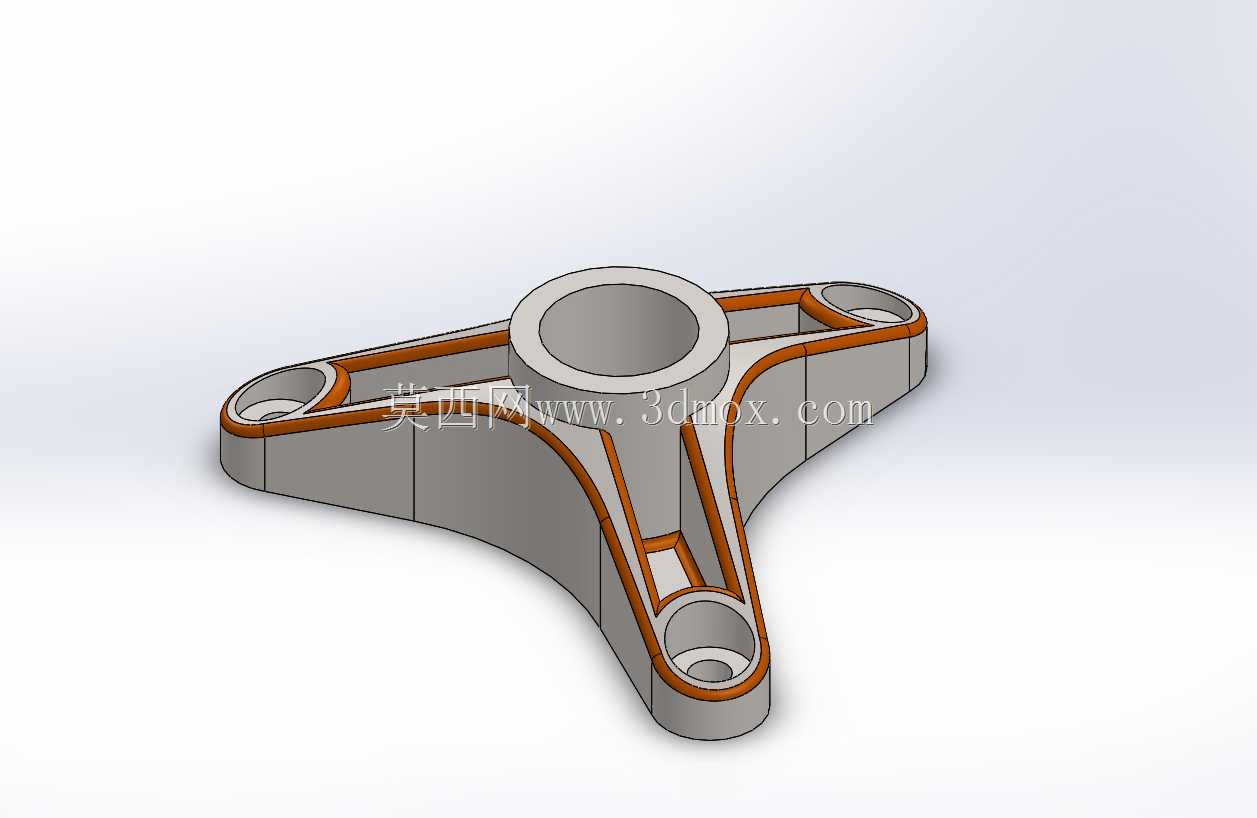

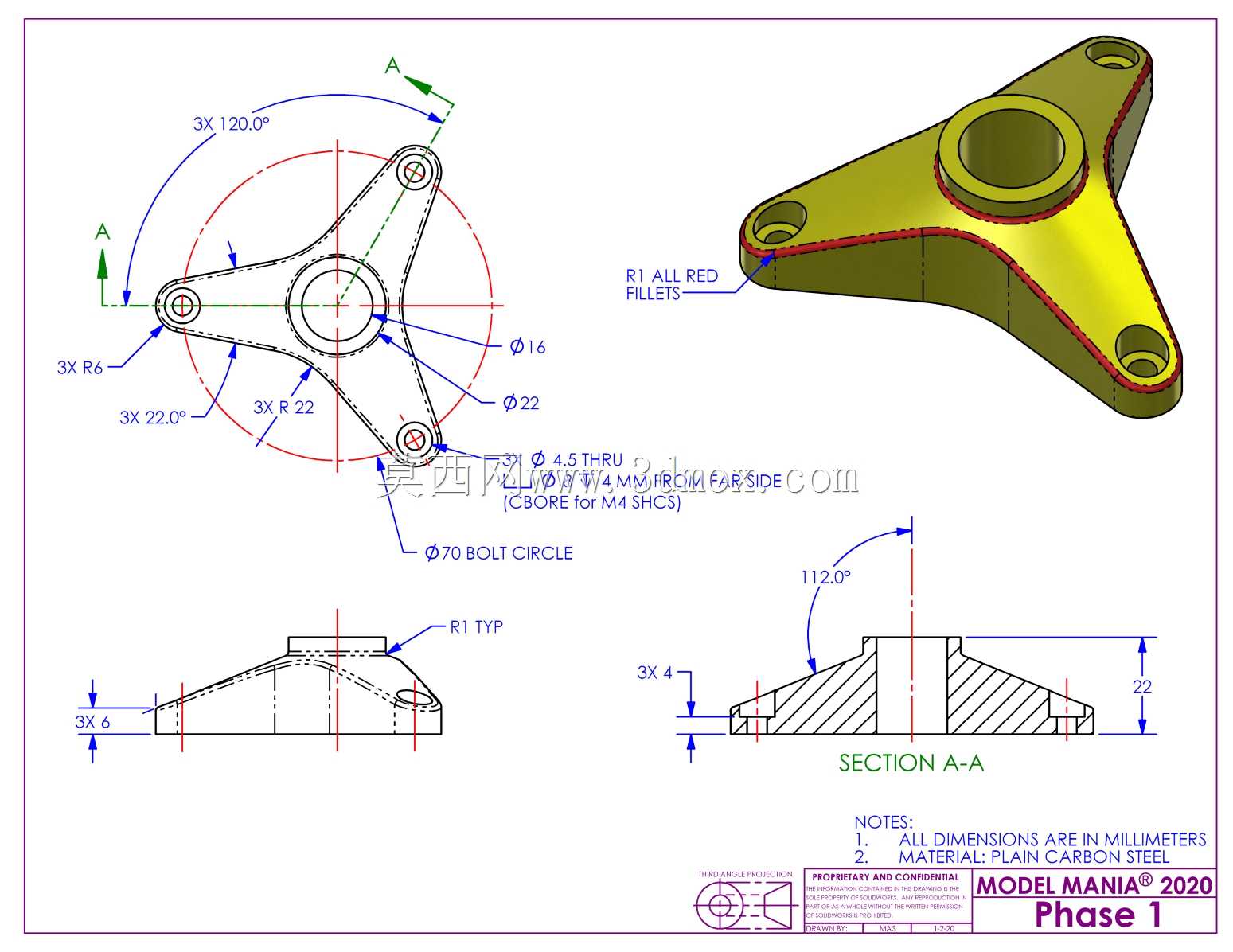

该三耳承载连接支架属于机械传动与支撑系统中的核心传力构件，主要应用于需要多点铰接、均匀分散径向载荷的工业设备场景，常见于轻型工程机械的连杆联动机构、自动化生产线的工位转位支撑结构、小型特种车辆的悬架连接节点以及试验台架的载荷传导组件中，核心作用是将中心轴位的集中载荷通过三个均匀分布的支耳平稳传递至三个铰接安装点位，避免局部应力集中导致的构件失效，同时可在指定承载面承受定向外加载荷，维持整套机构的受力平衡与结构稳定性。从功能特性来看，该支架采用中心通孔加三个周向均布支耳的结构布局，中心孔用于穿过主轴或定位芯轴，实现与核心转动部件的同轴配合，三个支耳末端的铰接孔可通过销轴与外部连杆、支座或拉杆形成铰接副，允许连接部件在设计角度范围内产生小幅转动，补偿安装误差与工作过程中的形变位移，适配多方向的载荷传导需求。设计过程中优先考虑了载荷均匀分配原则，三个支耳采用120度周向等角分布，确保每个支耳承受的载荷大小一致，避免单支耳过载；支耳与中心基体的过渡区域采用平滑圆弧过渡，消除直角应力集中源，同时对非关键装配面的工艺圆角做了明确设计，在不影响装配精度的前提下降低加工应力残留；结构上针对承载工况做了拓扑优化，在非主要传力路径上做了减重挖除设计，在保证整体刚度与强度的前提下降低构件自重，减少运动过程中的惯性载荷。从尺寸与安装边界来看，该支架中心基准孔直径为16毫米，外侧定位台阶直径为22毫米，三个支耳末端铰接孔的中心分布在同一圆周上，支耳上的安装孔直径为3毫米，铰接孔外侧设置有30度倒角便于销轴导入安装；所有装配面的形位公差满足同轴度、位置度的通用机械装配要求，安装时三个支耳的贴合面需与对应安装支座的端面完全贴合，销轴装配后需保证铰接转动无卡滞，整体安装后中心孔的径向跳动需控制在允许范围内，确保运转过程中无偏载磨损。针对2000N定向载荷的工况，设计阶段通过力学仿真验证了结构的安全系数，材料选用普通碳素结构钢，兼顾强度与加工经济性，可满足常规工况下的长期承载使用需求，支耳与中心基体的连接区域做了加厚处理，确保载荷传递路径上的截面强度足够，避免受载后出现断裂或塑性形变。
