教学用离心泵结构设计三维数模

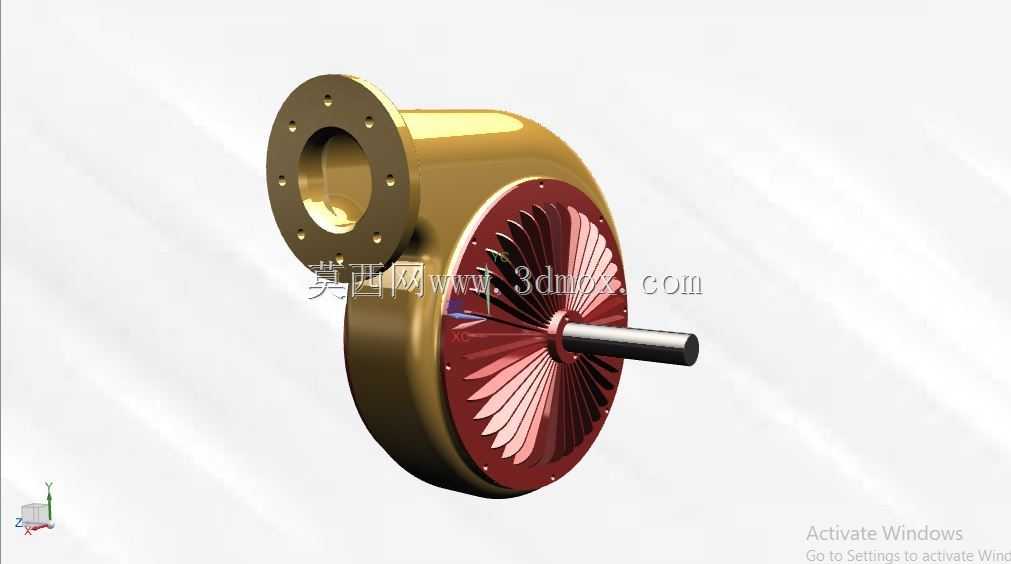

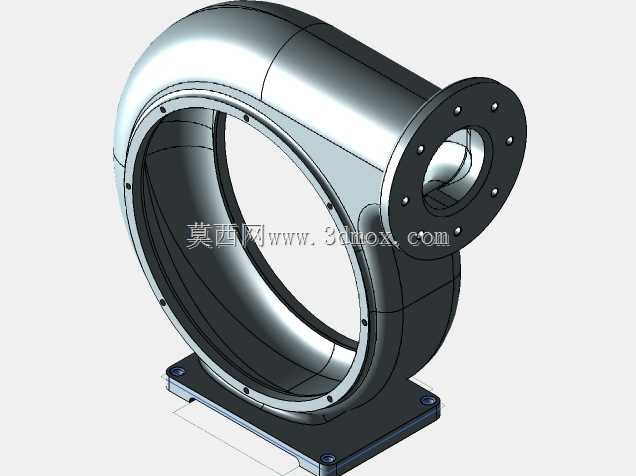

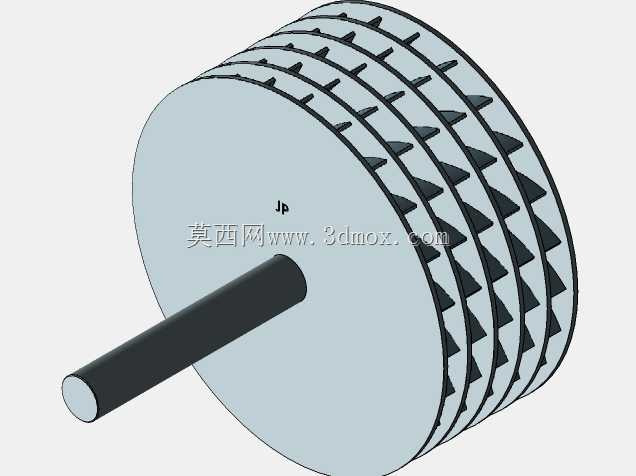

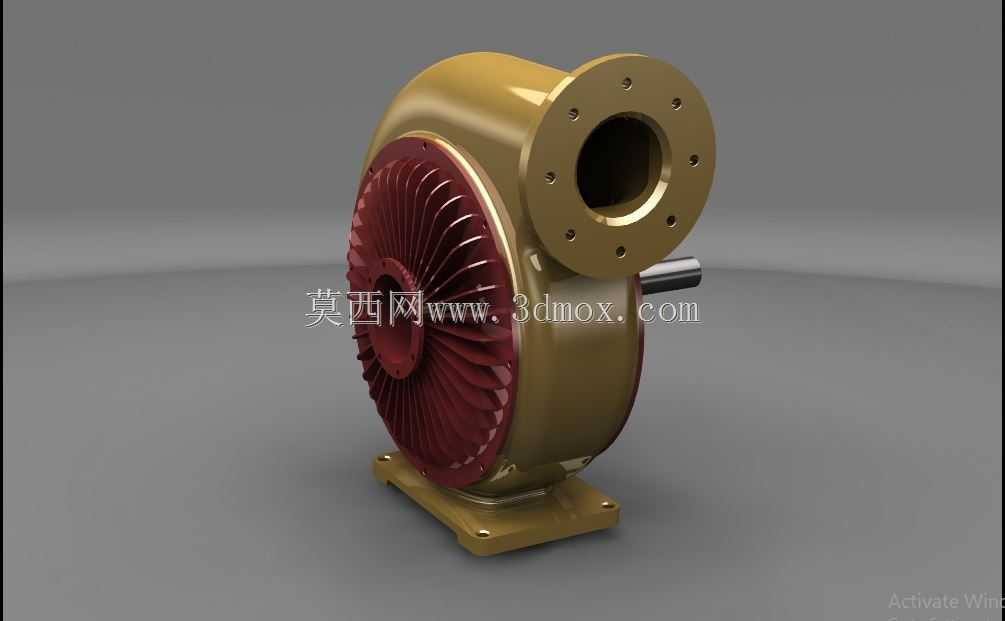

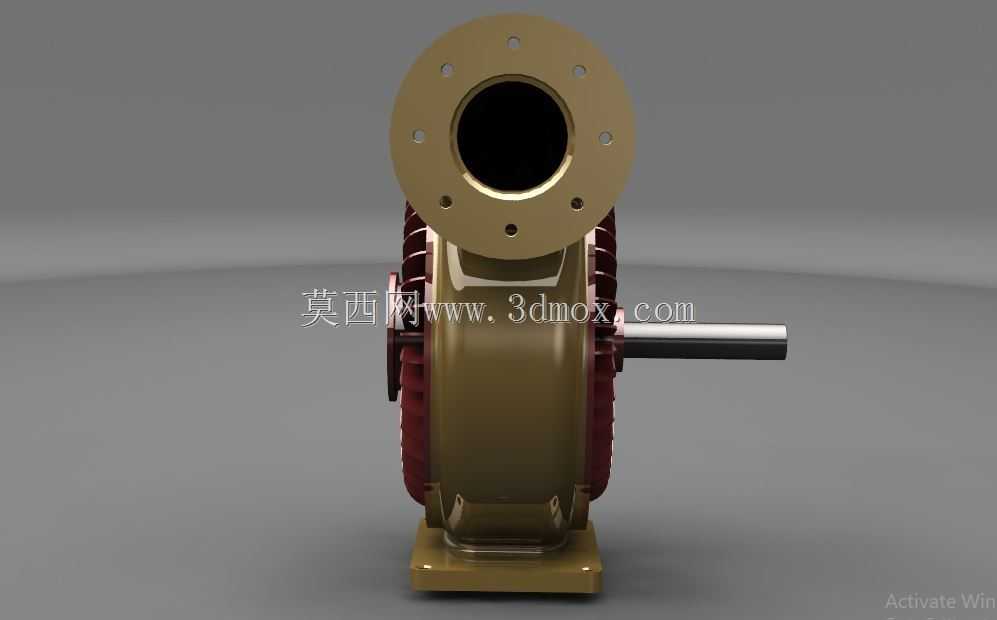

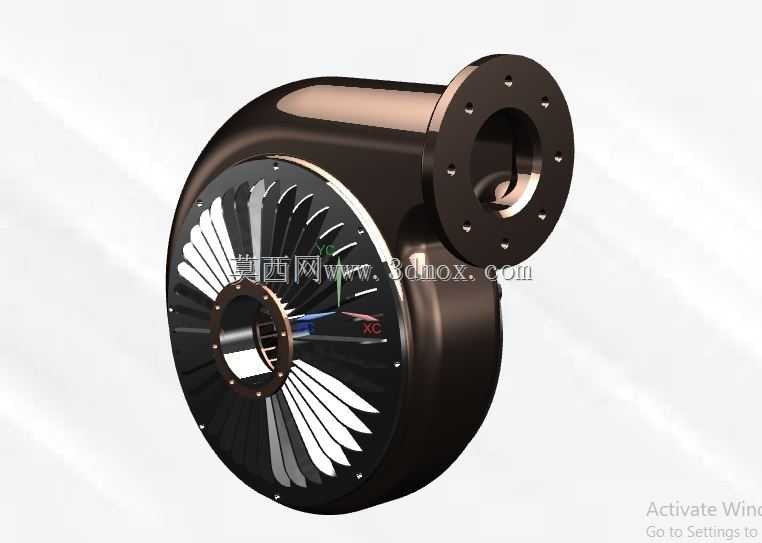

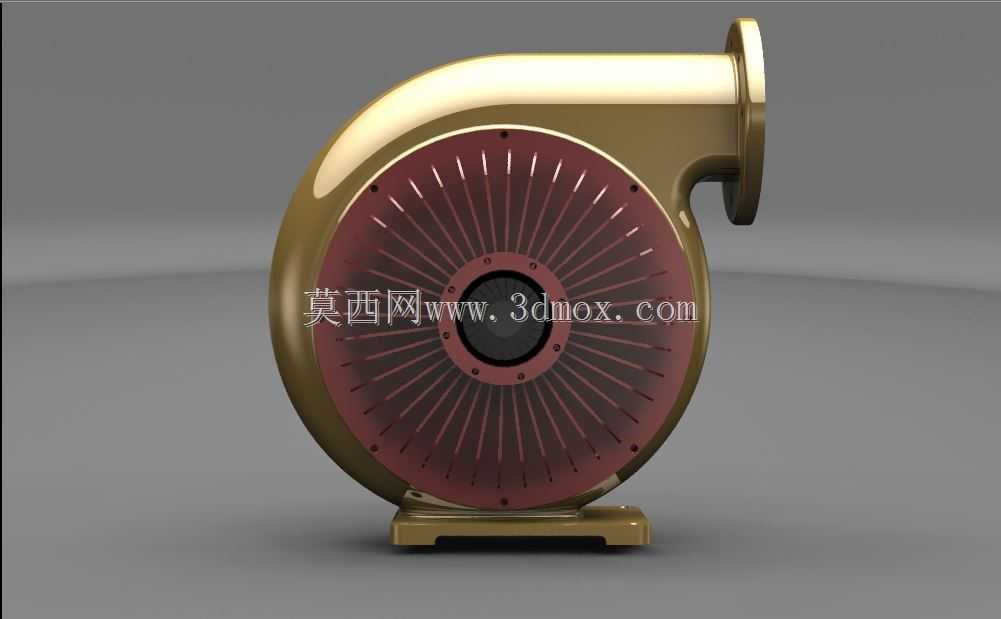

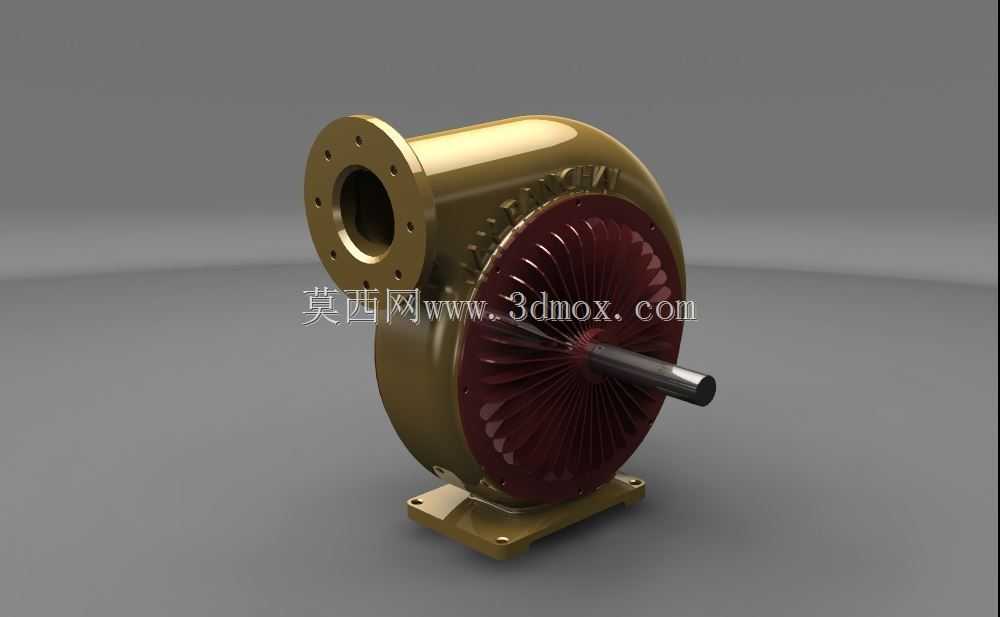

这款离心泵三维数模完整还原了单级悬臂式离心泵的核心结构，可直接用于流体机械原理教学、结构认知实训以及初级流体设备方案推演场景，覆盖中职、高职机械类专业的泵类结构拆装教学、企业新入职设备运维人员的岗前结构认知培训，也可作为小型给排水系统、循环冷却系统的方案配套设备选型参考模型。从实际用途来看，该结构对应的离心泵主要用于输送清水或物理化学性质与清水相近的低粘度流体，可适配小型建筑供水、暖通空调循环水输送、小型工业设备冷却循环、实验室流体回路等低压输送场景，额定工况下可实现稳定的流体增压输送，满足小流量、中低扬程的流体输送需求。从功能特性来看，模型完整呈现了离心泵的核心功能结构：带法兰接口的蜗壳式泵体采用螺旋形流道设计，可将叶轮甩出的高速流体的动能逐步转化为压力能，降低流道内的水力损失；单侧进水的叶轮采用径向直叶片搭配后弯式流道结构，既保证了流体的平稳吸入，也能在运转时减少轴向力对泵轴的负载；伸出端的泵轴采用悬臂支撑结构，简化了泵体的整体支撑结构，降低了拆装维护的难度；底部一体式安装底座预留了标准安装孔位，可直接适配常规的混凝土基础或钢制机架安装，保证设备运转时的稳定性。从设计思路来看，这款模型以教学演示为核心导向，在结构还原度和易读性之间做了平衡：所有过流部件的壁厚、法兰连接的螺栓孔位、叶轮与泵壳的配合间隙都参考了常规小型离心泵的实际设计参数，没有做过度简化；同时将泵体外壳做了可视化处理，可直观看到内部叶轮与流道的相对位置，方便学习者快速理解离心泵的工作原理，即叶轮高速旋转带动流体产生离心力，流体经叶轮外缘进入蜗壳流道增压后从出口法兰排出，同时叶轮入口处形成负压持续吸入流体。从外形尺寸与安装边界来看，该模型对应的实体泵整体轴向长度控制在400mm以内，泵体最大外径约280mm，入口法兰采用DN80标准法兰规格，出口法兰采用DN65标准法兰规格，中心高距安装底座底面为180mm，底座安装孔采用横向220mm、纵向120mm的孔距设计，安装时仅需预留前后各100mm的管路操作空间、上方200mm的吊装维护空间即可完成部署，整体占地面积小，适配多种狭小安装场景。
