撬装式半耦合泵组管路集成结构

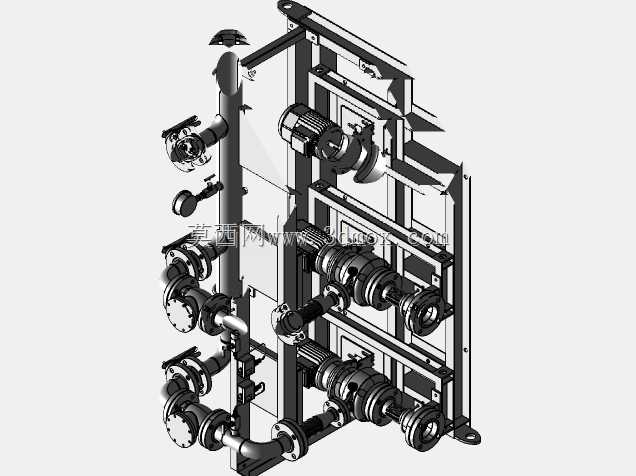

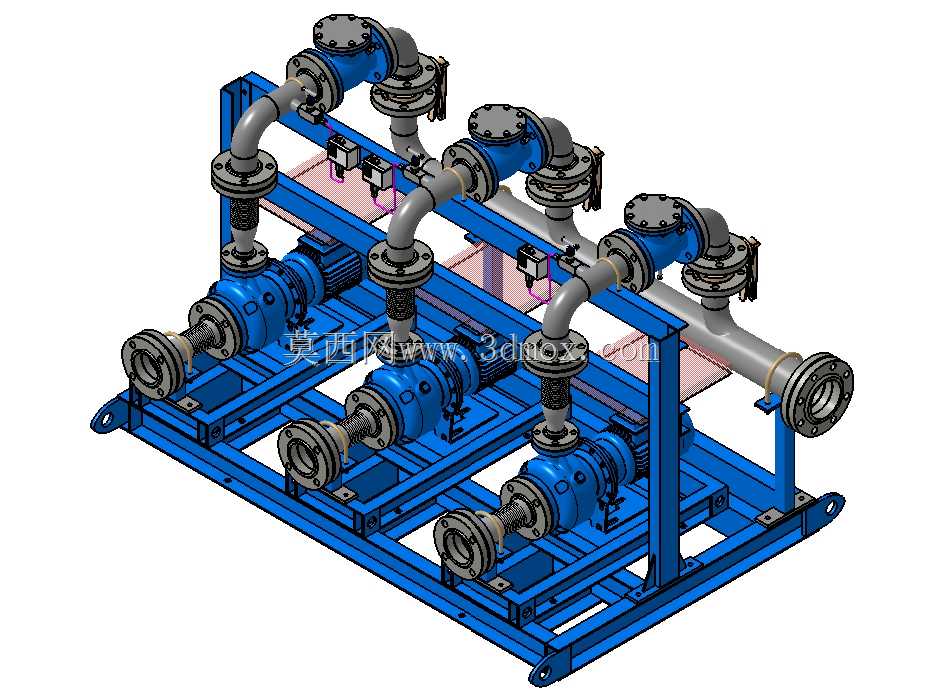

该结构为流体输送工况下的集成式泵组单元，主要应用于工业流体循环、介质增压输送、工艺管线配套等场景，常见于化工生产流程、暖通水循环系统、工业给排水、中小型工艺装置的介质输送环节，可直接作为独立功能单元嵌入整套流体管路系统，减少现场分散安装的管路对接工作量与安装误差。整套结构采用撬装集成式设计思路，将多组泵体、驱动单元、连接管路、控制阀门、安装机架整合为一体化模块，所有部件预先在机架上完成定位装配，现场仅需对接吸入口与排出口的法兰即可完成投用准备，大幅缩短现场施工周期，降低现场管路排布的设计难度。泵组吸入口采用80NB法兰接口，排出口采用100NB法兰接口，接口尺寸匹配常规工业流体管路的通用通径规格，可直接适配同通径的工业管路，无需额外制作变径转接件，减少管路阻力损失点。机架采用型钢焊接框架结构，预留了统一的安装固定孔位，可直接通过膨胀螺栓或焊接方式固定在设备基础平台上，整体安装边界规整，外部无突出的零散部件，便于后期做外部防护与保温包覆。功能设计上，多组泵体采用并列排布方式，可根据实际工况需求实现单泵运行、多泵并联增压的灵活切换，管路走向沿机架框架分层排布，既预留了足够的阀门操作空间与后期维护拆装空间，又尽可能压缩了整体结构的占地尺寸，避免管路弯折角度过小造成的介质流阻增大。驱动单元与泵体采用半耦合连接结构，相比直连结构具备一定的位移补偿能力，可抵消设备运行过程中产生的轻微振动与安装同轴度误差，降低运行过程中的连接部件磨损速率，延长设备整体维护周期。管路连接全部采用法兰对接形式，密封面匹配常规工业管路密封垫片规格，日常检修时可快速拆解对应管段，无需大范围拆卸周边部件，降低后期运维的工作量。整体结构的受力点全部集中在底部机架框架上，运行过程中泵体产生的振动可通过机架均匀传导至安装基础，减少管路局部受力造成的焊缝开裂、接口渗漏等问题，适配长时间连续运行的工业工况需求。
