适配Nema17的5比1行星齿轮减速装置

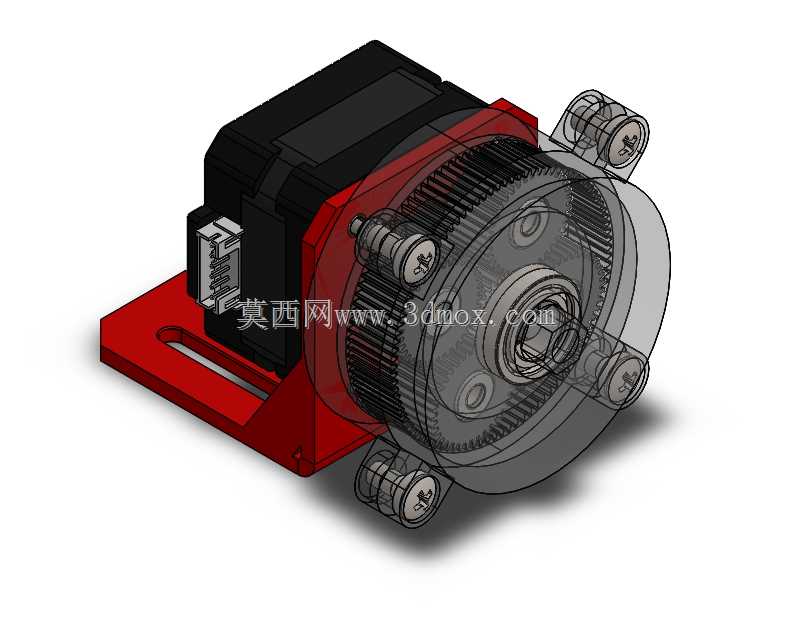

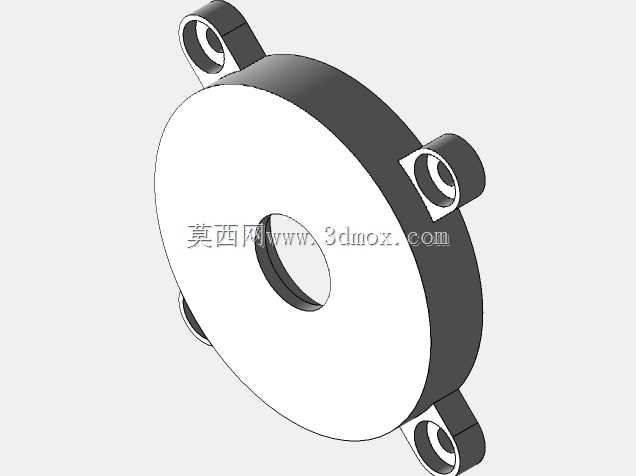

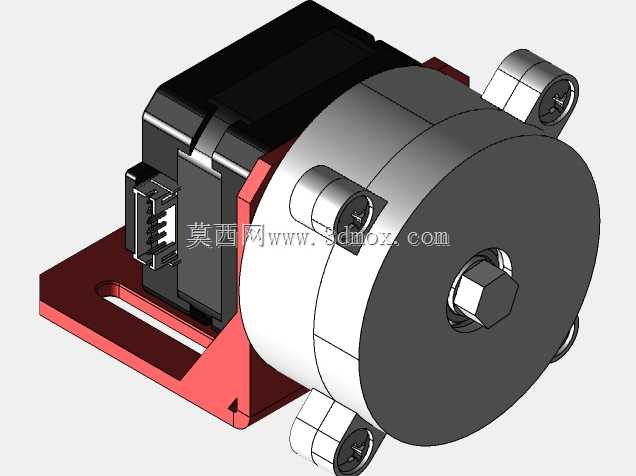

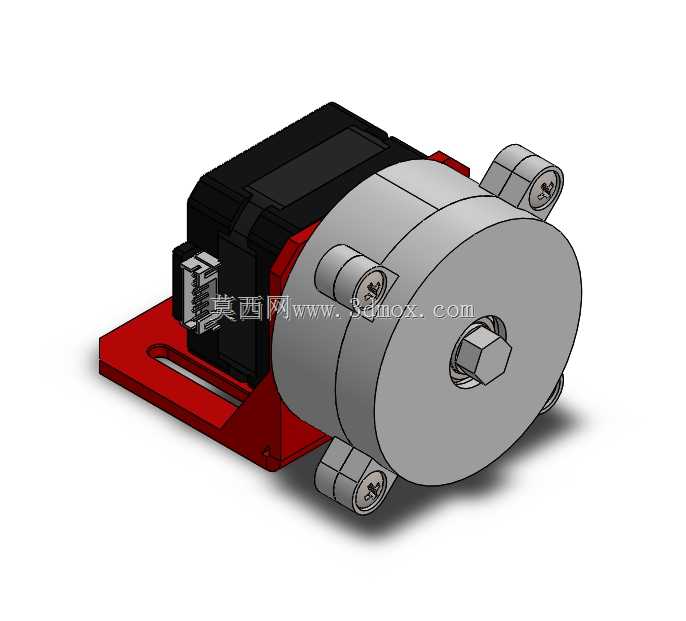

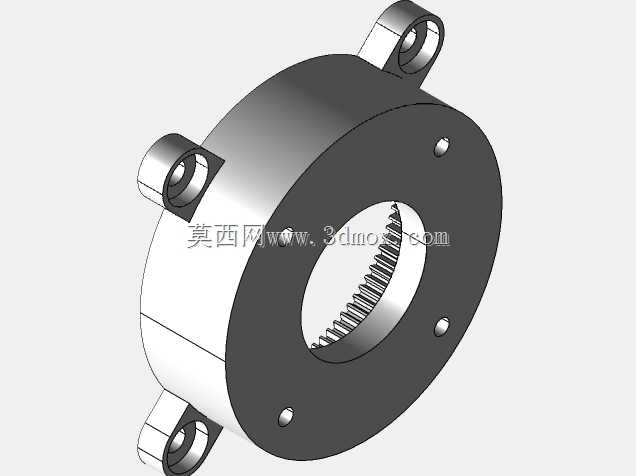

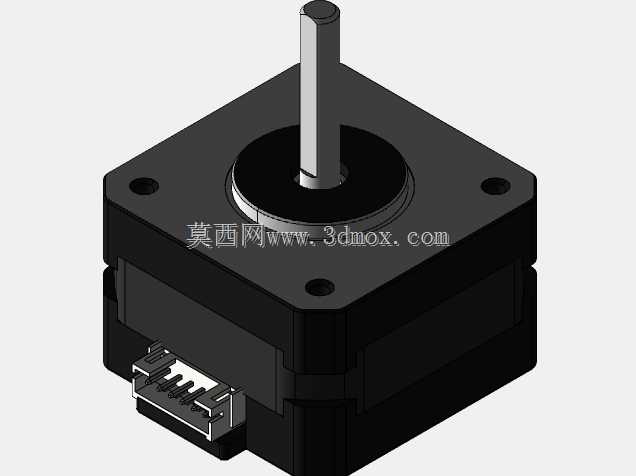

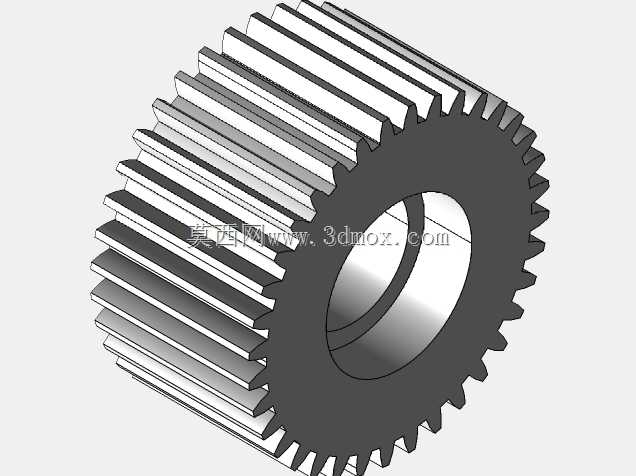

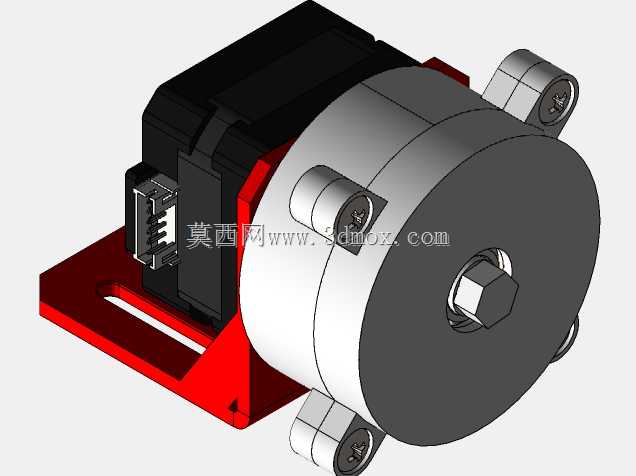

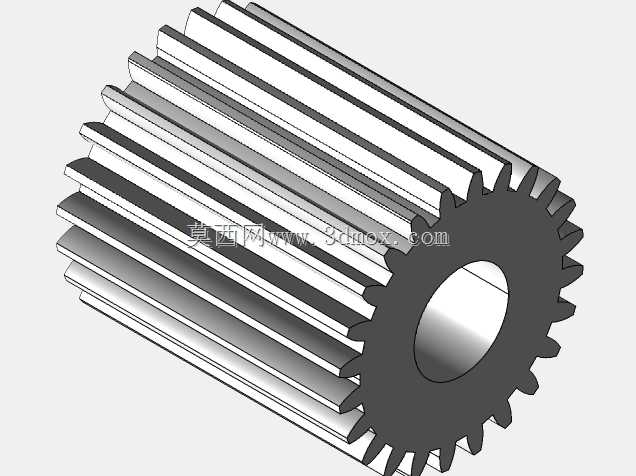

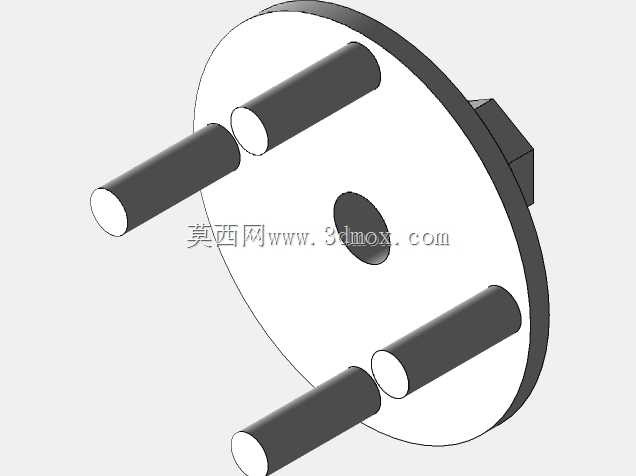

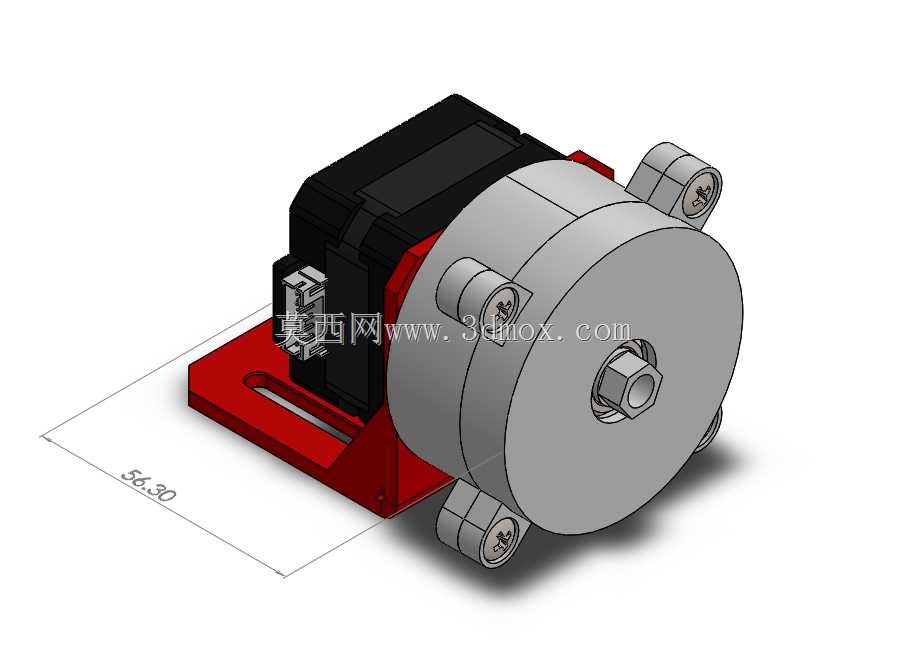

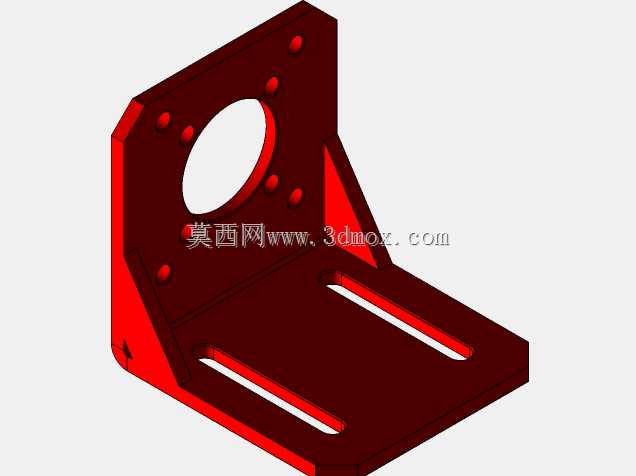

这款适配Nema17规格安装接口的行星减速装置，主要面向小型自动化传动场景的动力匹配需求，在桌面级数控设备、小型机械臂关节、3D打印送料机构、小型传送带驱动单元、实验室精密传动工位中都能发挥核心传动作用，能够将步进电机输出的高转速低扭矩动力，转化为低转速大扭矩的输出动力，匹配末端执行机构的负载驱动需求，解决小型步进电机低速运行时扭矩不足、脉冲当量过大无法满足精密传动的痛点。从功能特性来看，该装置采用5:1的固定减速比，行星轮系的结构设计让动力分流传递过程中载荷均匀分布在多组行星齿轮上，相比同尺寸的平行轴减速结构，具备更强的抗冲击负载能力，传动回程间隙更小，能够满足正反转频繁切换的传动场景精度要求。装置自带一体化安装底座，底座上开设的长条形安装腰孔可以适配不同安装孔位的固定需求，降低安装时的对位精度要求，输入端直接匹配Nema17标准步进电机的安装法兰与输出轴尺寸，无需额外加工转接件即可完成电机与减速机构的装配，输出端采用六角轴输出结构，能够直接与同步轮、联轴器、执行摇臂等常用传动件配合连接，减少额外的轴连接加工工序。设计过程中充分考虑了小型传动场景的空间限制，整体采用同轴式布局，输入轴与输出轴处于同一条中心线上，最大限度压缩了装置的径向安装尺寸，外壳采用分体式锁紧结构，通过圆周分布的锁紧螺丝完成上下壳体的紧固，既保证了齿轮啮合腔的密封防护能力，也方便后期维护时拆开壳体检查齿轮磨损情况、补充润滑脂。齿轮箱外壳的结构设计同时适配3D打印加工工艺，非承力的外壳部分可以采用工程塑料打印制作，在小负载应用场景下能够进一步降低整体装置的重量与制作成本，内部承力的齿轮、齿圈、行星架部件则采用金属加工件保证传动强度。安装边界方面，装置整体径向最大尺寸与Nema17电机的安装尺寸适配，轴向长度在搭配标准Nema17步进电机后不会超出小型桌面设备的安装空间预留，底座的安装孔距覆盖常规小型传动模组的固定孔位范围，输出轴的伸出长度预留了足够的连接件安装空间，不会出现安装传动件后与端盖产生干涉的问题，输入端的电机安装止口深度经过精准核算，电机轴插入行星架输入孔后不会出现顶死或者啮合长度不足的问题，保证动力传递的可靠性。
