适配Nema17步进电机的5:1减速行星齿轮箱

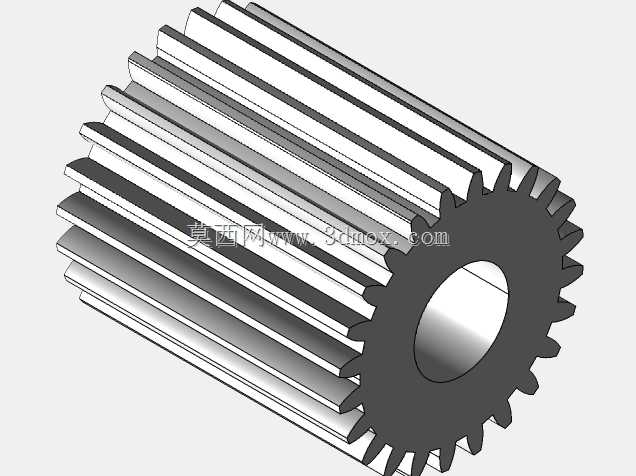

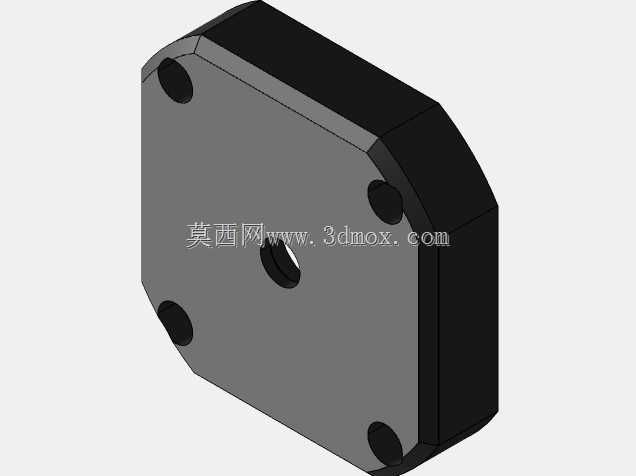

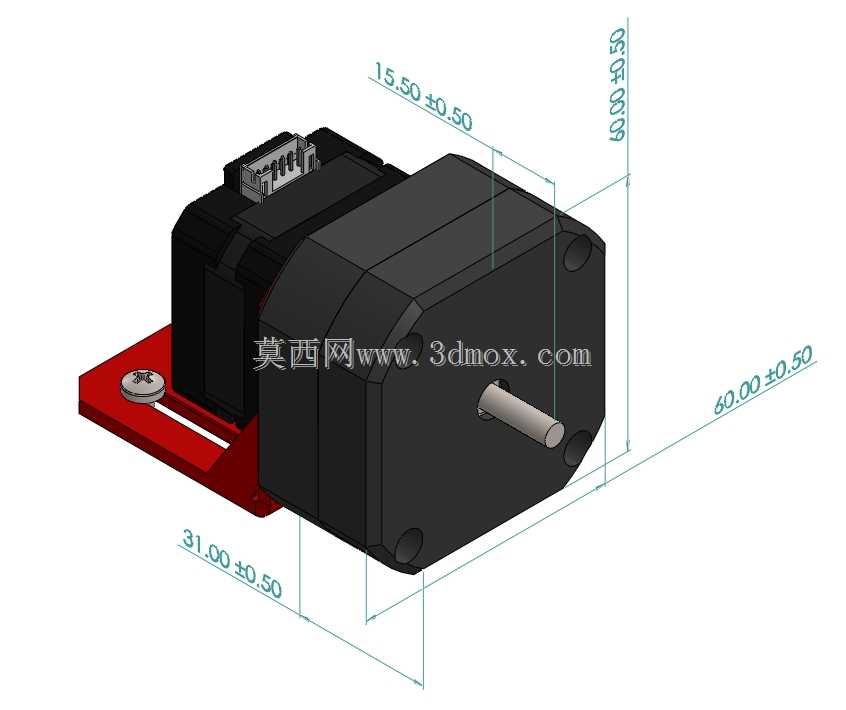

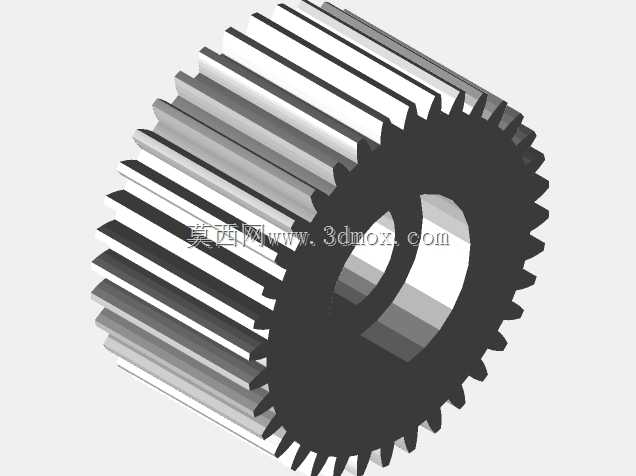

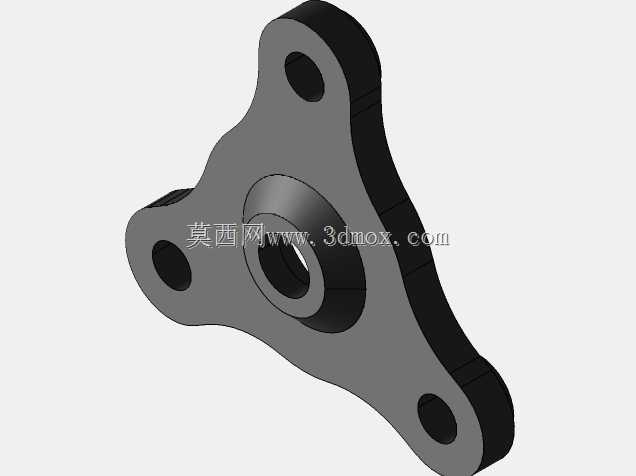

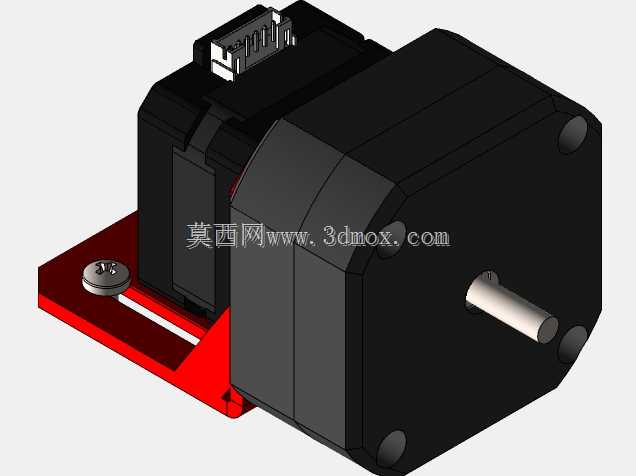

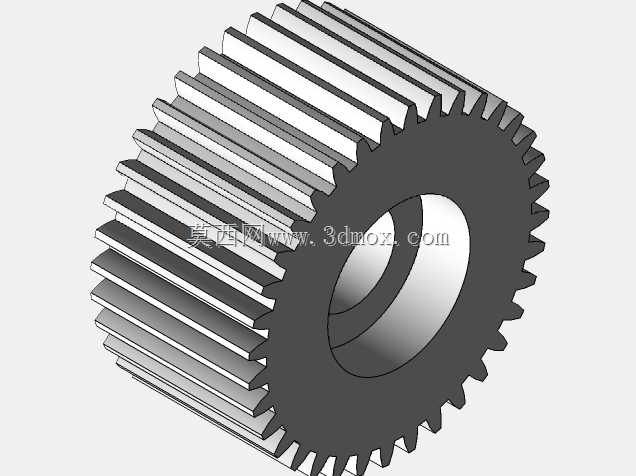

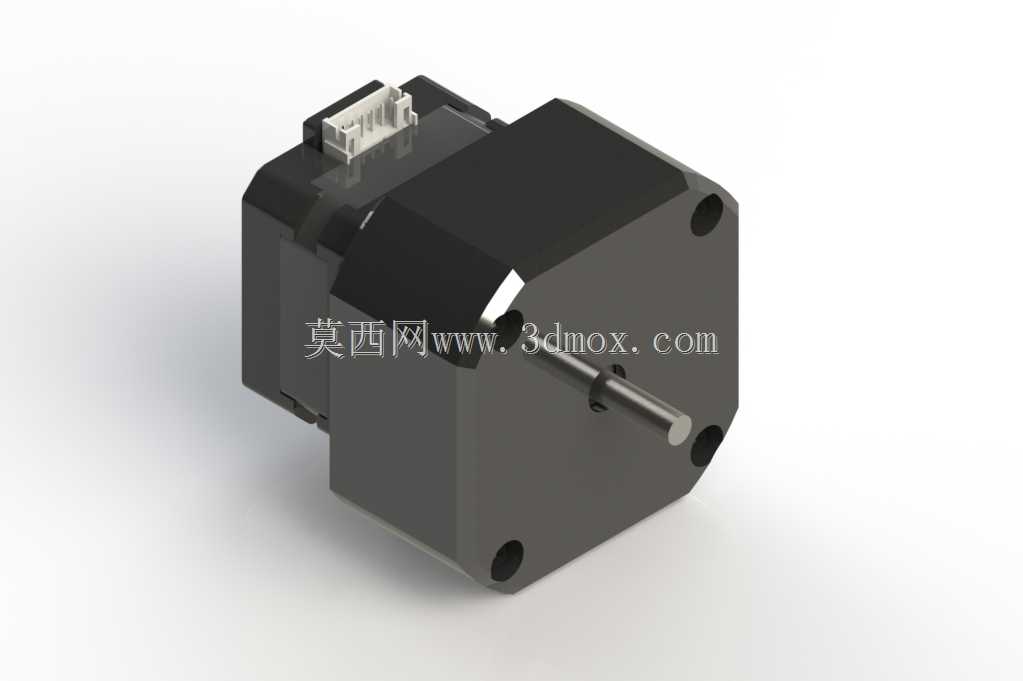

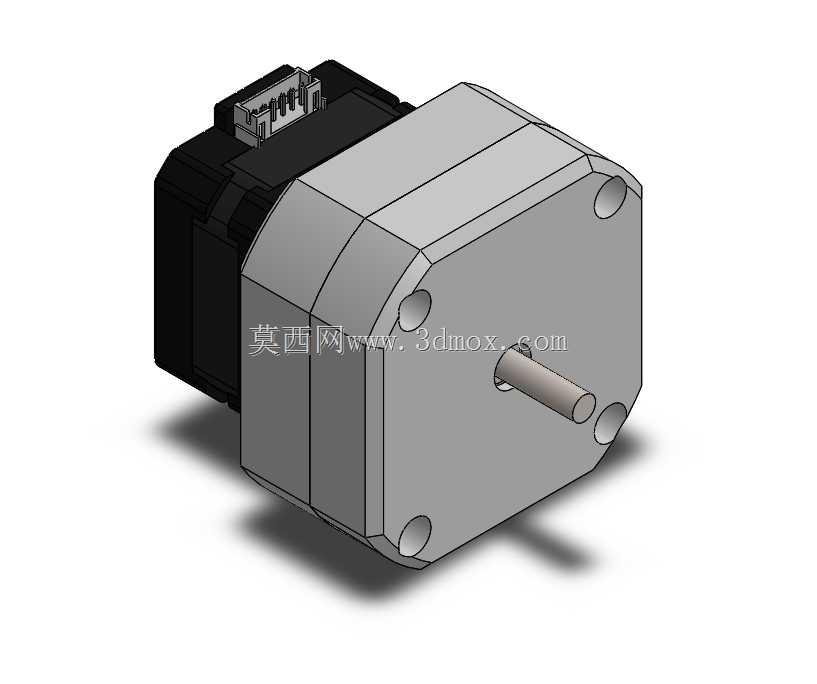

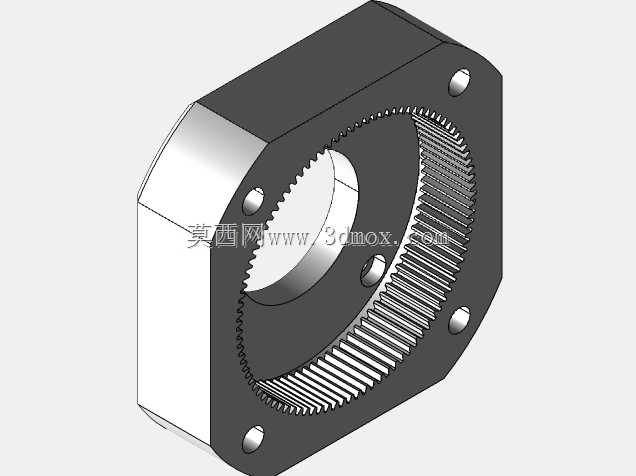

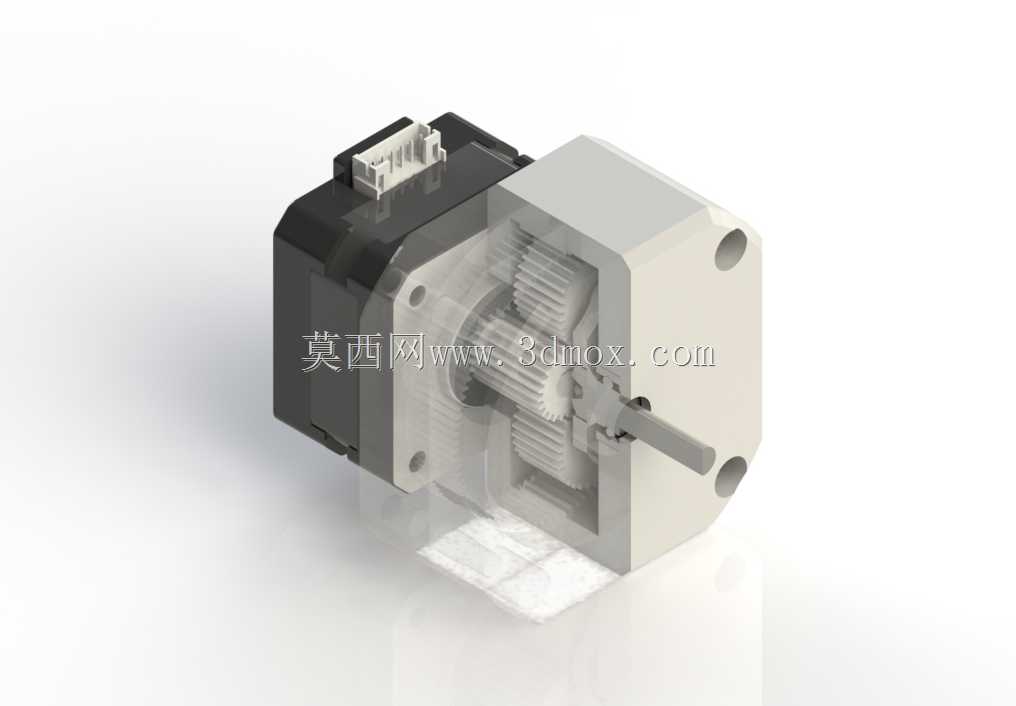

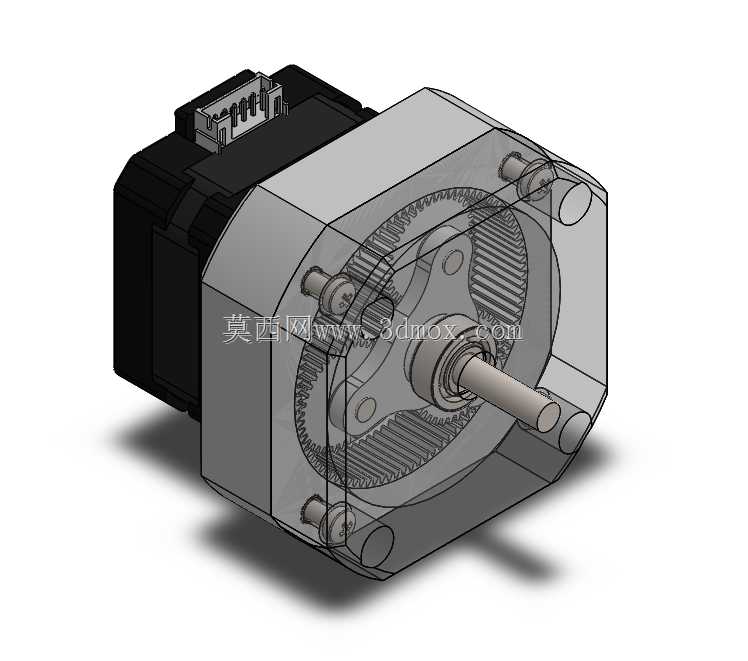

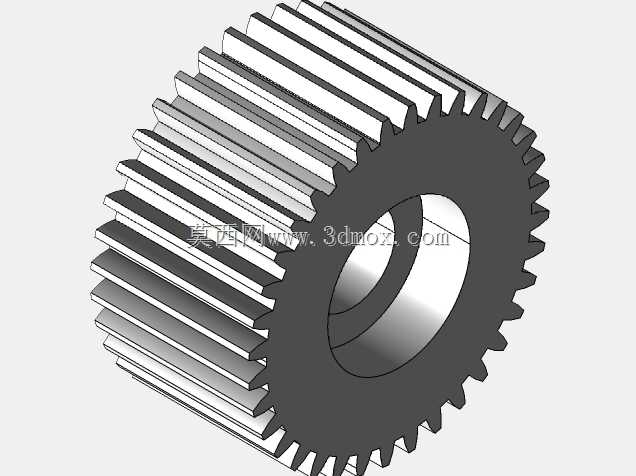

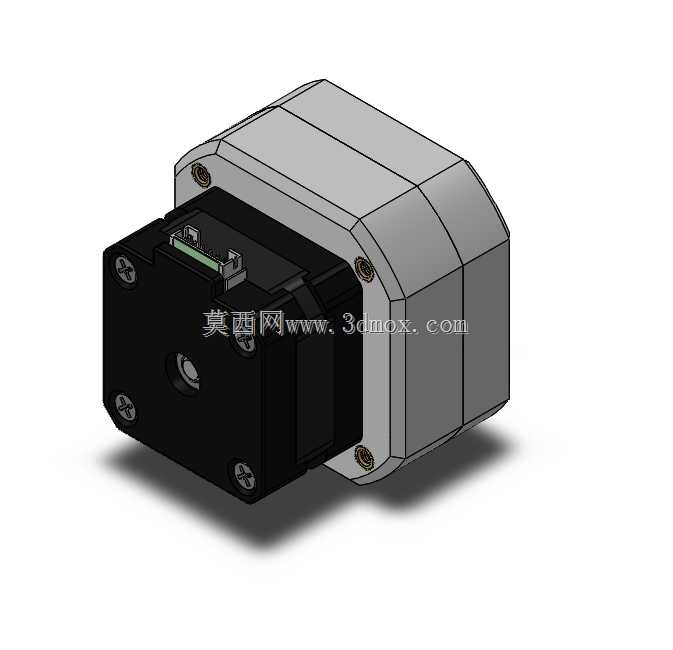

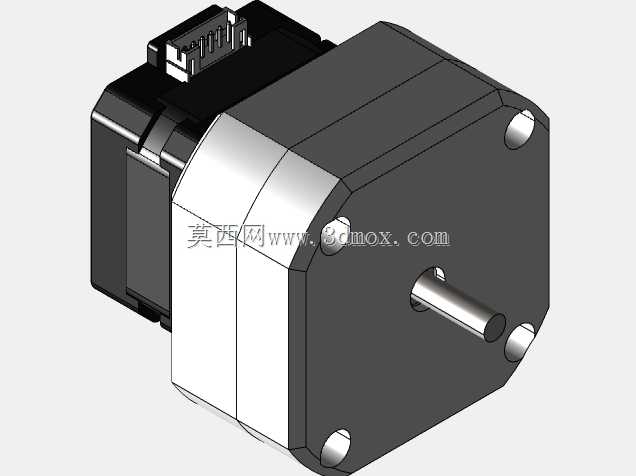

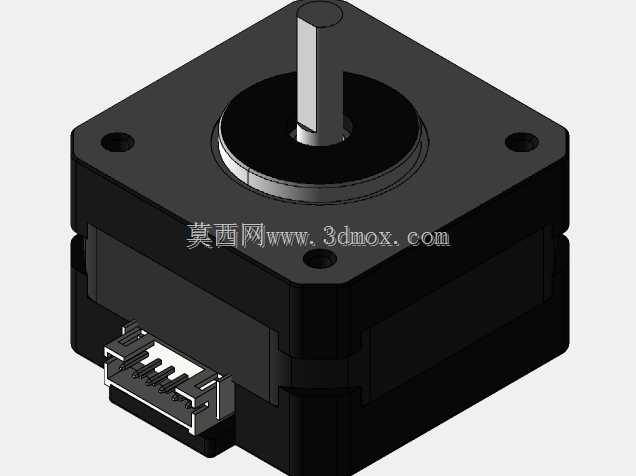

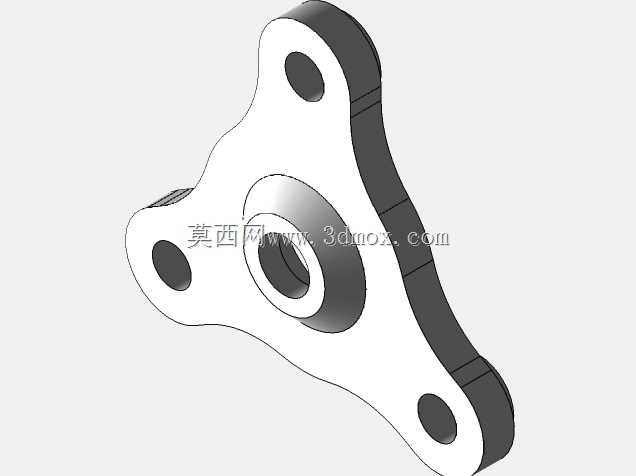

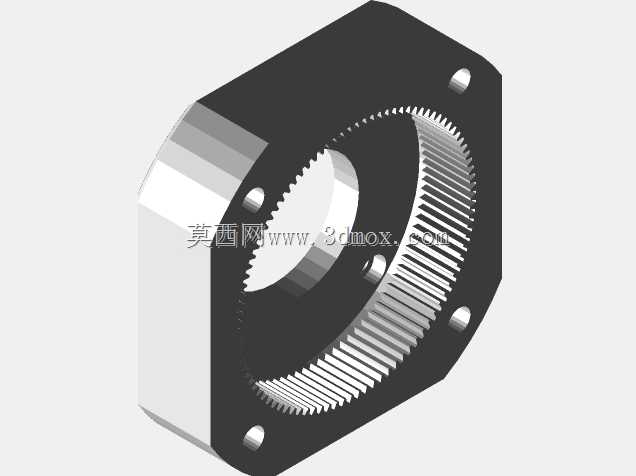

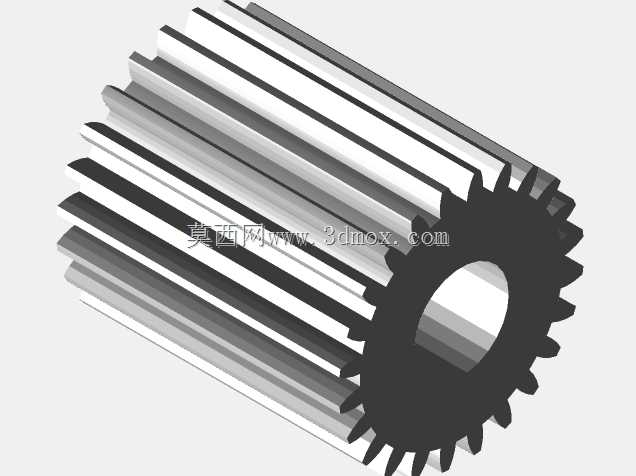

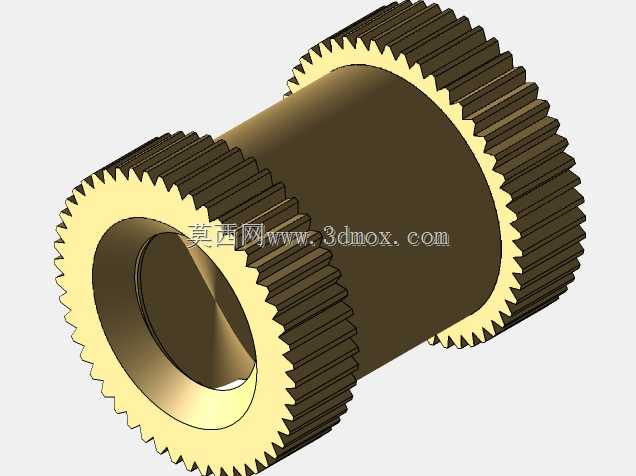

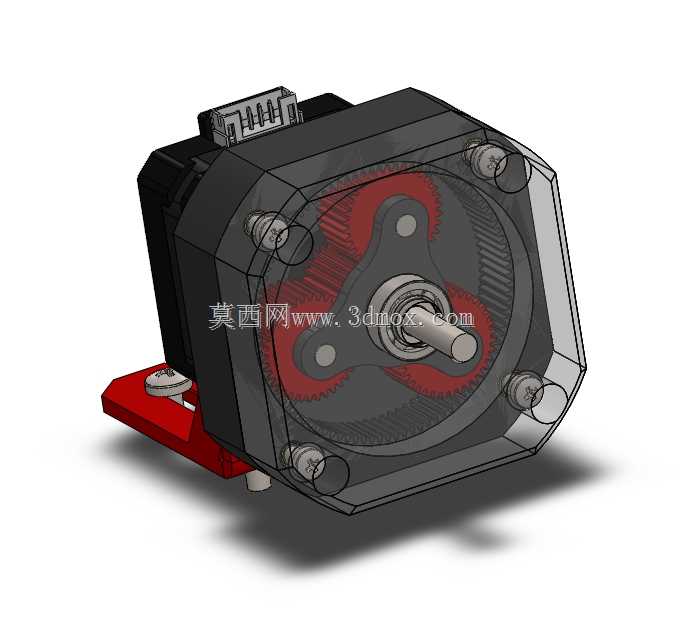

这款行星齿轮箱主要适配Nema17规格步进电机，在桌面级工业机器人关节、小型自动化输送模组、3D打印挤出传动机构、桌面机械臂关节驱动、小型检测设备位移平台等场景中应用广泛，能够解决小规格步进电机低速运转时扭矩不足、转动惯量匹配性差的问题，通过减速增扭的作用让动力输出更适配轻载精密传动的需求。从实际用途来看，该齿轮箱作为步进电机与执行端的中间传动部件，可将电机的高转速低扭矩输出转化为低转速高扭矩输出，同时通过行星轮系的均载设计降低传动背隙，提升末端执行件的定位精度，在需要频繁正反转、小步距进给的传动场景中，能有效减少电机失步、过冲的问题，保障传动动作的稳定性。在功能特性上，该款齿轮箱采用5:1的固定减速比，行星轮系采用多行星轮对称排布结构，运转时各行星轮受力均匀，可承受的径向载荷与轴向载荷适配Nema17电机的输出上限，箱体采用一体化方形安装法兰设计，与对应规格电机的安装孔位完全匹配，输入端直接对接电机输出轴，无需额外定制转接件，输出轴采用标准圆柱轴设计，可直接搭配联轴器、同步轮等标准传动件连接末端负载，装配便捷性较强。从设计思路来看，这款齿轮箱采用内齿圈与箱体集成的结构设计，减少了分体装配带来的累积误差，太阳轮直接与电机输出轴配合，省去了额外的输入轴连接件，既压缩了整体轴向尺寸，也降低了传动链的背隙来源；行星轮采用滑动配合搭配行星架销轴的结构，在保证传动顺畅的同时控制了制造成本，箱体上预留的安装孔位兼顾了端面安装与侧面安装两种方式，可适配不同设备的安装空间需求。在外形尺寸与安装边界上，该齿轮箱的方形法兰轮廓与Nema17电机的42mm见方安装尺寸完全匹配，输入端法兰的安装孔位、孔距完全对应标准Nema17电机的安装基准，输出轴的轴径、伸出长度符合小型精密传动的通用尺寸规范，整体轴向长度控制在紧凑区间内，不会给末端执行机构带来过多的额外负载，安装时仅需保证电机输出轴与齿轮箱太阳轮的同轴度，即可完成快速装配，适配各类对安装空间有严格限制的小型传动场景，在保证传动强度的前提下尽可能压缩了整体体积，能够嵌入到狭小的设备关节内部，满足小型自动化设备紧凑化设计的需求。
