双环铰接式机械连接下支架结构设计

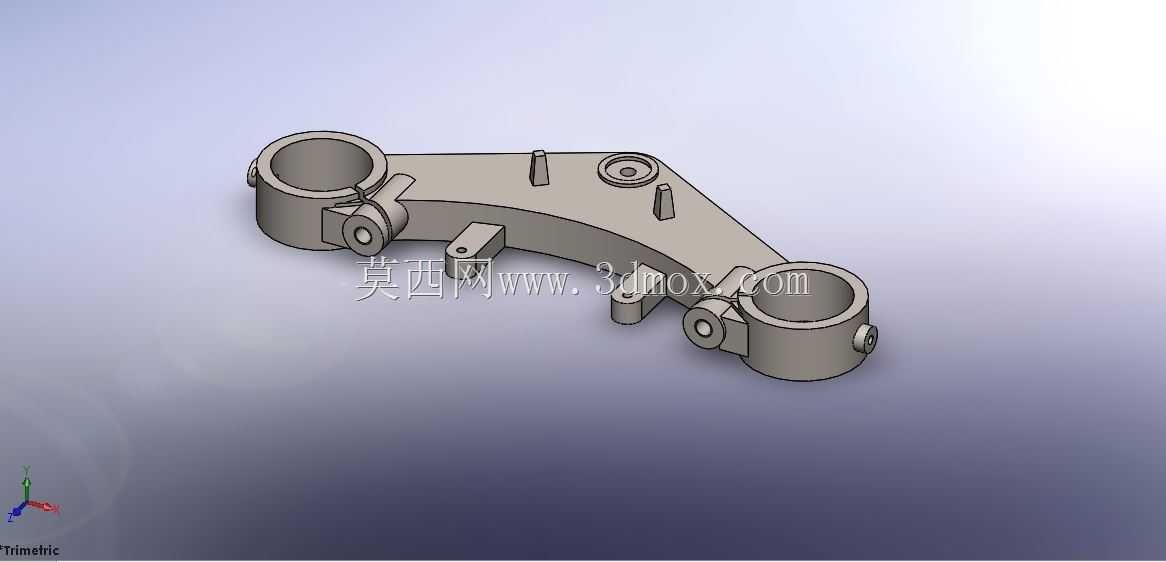

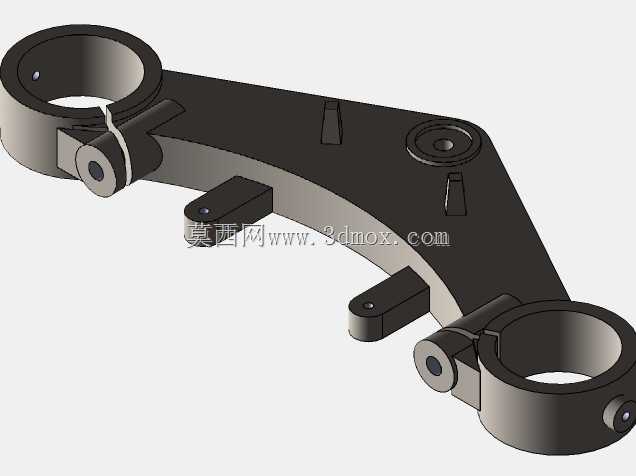

这款双环铰接式下支架是机械传动与支撑系统中常用的连接承载构件，主要应用于需要实现跨点位铰接联动、载荷传导的机械设备场景中，常见于工业自动化连杆机构、车辆悬架连接组件、工程机械执行臂传动链路等位置，承担着连接两端回转部件、传递工作载荷、限定构件运动轨迹的核心作用，是保障整套联动机构运行稳定性的关键受力零件。从实际使用功能来看，该支架两端的环形抱合结构用于套接固定对应的回转轴类部件，通过抱箍处的锁紧结构实现与轴件的无相对滑动固连，支架本体延伸出的多组带孔凸耳，用于配套安装铰接销轴、联动小连杆或是传感检测组件，能够在两端轴件保持定距的前提下，允许支架整体随轴件做一定角度的回转摆动，同时将工作过程中产生的径向、轴向载荷均匀分散到整个支架臂体上，避免局部应力集中导致的构件变形或断裂。在设计思路层面，这款支架采用了变截面弧形臂体结构，摒弃了传统直臂支架应力集中的缺陷，臂身根据受力仿真结果做了差异化的厚度分配，在靠近两端环形座的位置做了加厚过渡处理，在臂身中段受力较小的区域做了轻量化的减薄设计，同时在臂身表面设置了多组加强凸筋，在不额外增加整体重量的前提下大幅提升了臂体的抗弯折、抗扭转性能；两端的环形结构采用了开口抱箍式设计，配套锁紧凸耳与紧固件，既能够保证与轴件装配时的便捷性，不需要从轴端穿装即可实现中部固定，也能通过锁紧力的调整适配一定公差范围内的轴径，降低了零件加工的精度要求与现场装配的难度。从安装边界与尺寸适配来看，两端环形结构的同轴度、端面平行度都按照通用机械传动的公差标准做了设计约束，环形结构的内孔直径适配常规通用系列的回转轴尺寸，臂身的延伸长度根据两端铰接点的标准中心距设定，凸耳上的安装孔位尺寸匹配标准规格的铰接销轴，安装时不需要额外做定制化的打孔或切削加工，即可直接与同系列的标准传动部件适配组装；臂身的外轮廓做了全圆角过渡处理，既避免了安装调试过程中尖锐棱角对操作人员的划伤，也减少了运动过程中与周边构件发生卡滞、干涉的概率，整体结构紧凑，承载能力强，能够在中低速、中重载的联动工况下长期稳定工作，适配多数需要双点位铰接连接的机械装配场景。
