紧凑型气动直线滑台执行组件结构设计

该款紧凑型气动直线执行组件，主要面向轻工自动化装配、电子元器件分拣、小型工装工位进给等对安装空间有严格限制的应用场景，可作为短行程直线往复动作的核心执行单元，适配各类非标自动化设备的工位推送、工件定位、夹具切换等功能需求，在3C产品组装流水线、小型零部件检测工位、包装线辅助推料机构中均可稳定适配，能够在狭窄的设备内部安装空间内完成精准的直线往复动作输出。

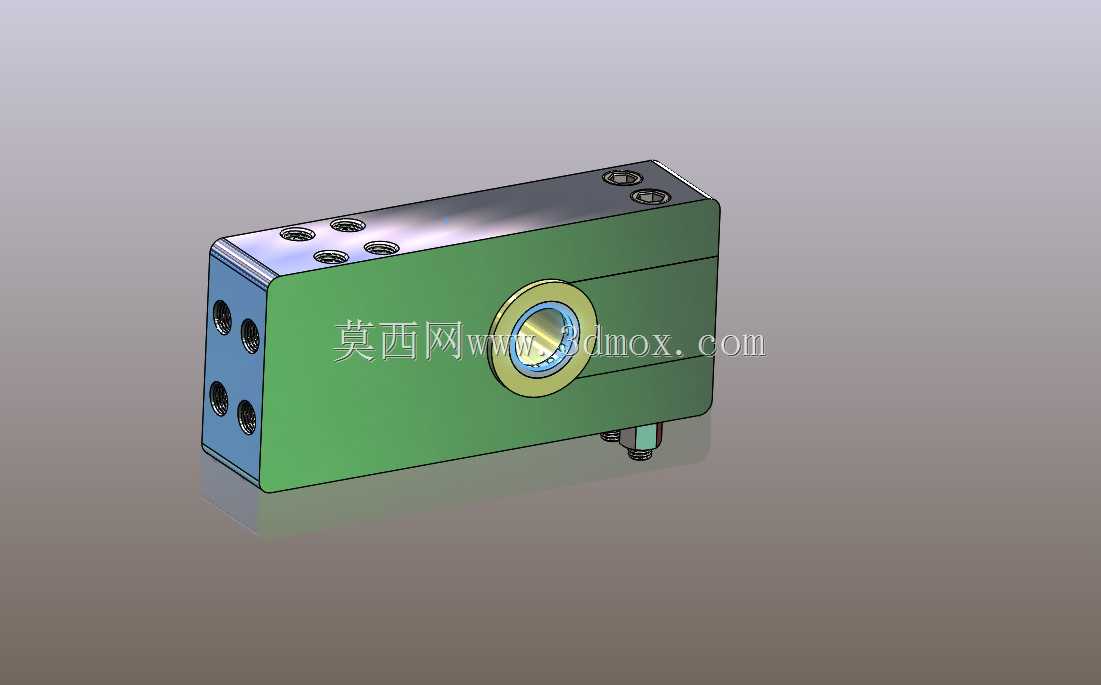

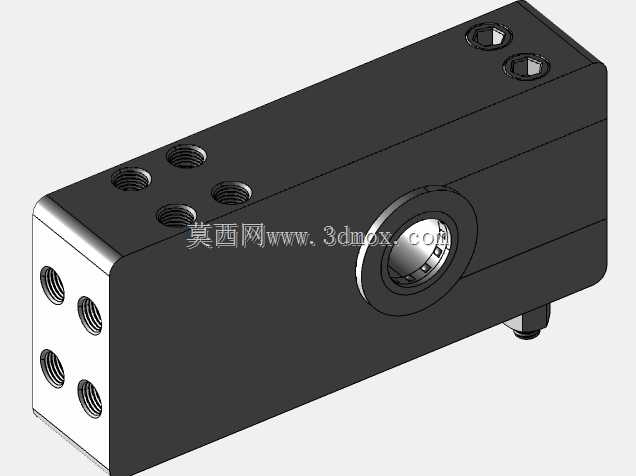

从功能特性来看，该组件采用一体化集成式缸体设计，将气动驱动腔、直线导向结构、行程限位接口整合在同一金属块体内部，相比传统分离式气缸搭配导轨的组合方案，大幅缩减了整体安装体积，同时避免了多部件拼接带来的装配累积误差。组件侧面预留的多组螺纹安装孔，可支持正面、侧面两个方向的固定安装，能够适配不同设备的机架布局需求，前端带衬套的输出轴孔可搭配不同规格的执行推杆，根据实际工位需求更换推头、夹爪等末端执行件，底部的小型气路接口可直接连接标准气动快插接头，无需额外设计转接气路板，简化了设备的气路布线难度。

在设计思路上，该组件优先考虑紧凑性与安装适配性，整体采用方正的块式外形，缸体主体采用硬质铝合金材质做表面氧化处理，兼顾结构强度与轻量化需求，端面的蓝色端盖通过内六角螺丝与主体连接，方便后期拆解维护内部密封件与导向结构。输出轴位置镶嵌铜基含油衬套，无需额外添加润滑油即可保证长期往复动作的耐磨性，降低日常维护频次。缸体顶面的多组螺纹孔可用于安装行程开关、磁性感应器等检测元件，实时反馈活塞的动作位置，满足自动化设备的信号交互需求。

从安装边界来看，该组件整体为规则长方体结构，所有安装孔位均采用标准公制螺纹规格，安装面的平面度公差控制在0.02mm以内，保证安装后与设备机架的贴合度，避免动作过程中出现偏载卡顿。组件的行程范围覆盖短行程高频动作区间，动作响应速度快，侧向负载能力优于同缸径的普通笔形气缸，可承受一定的径向力，适合推送小型工件、阻挡定位等轻负载作业场景，气路驱动压力适配常规工厂气动系统的0.4-0.6MPa工作压力范围，无需额外配置增压或减压元件即可直接接入现有工厂气路系统使用。
