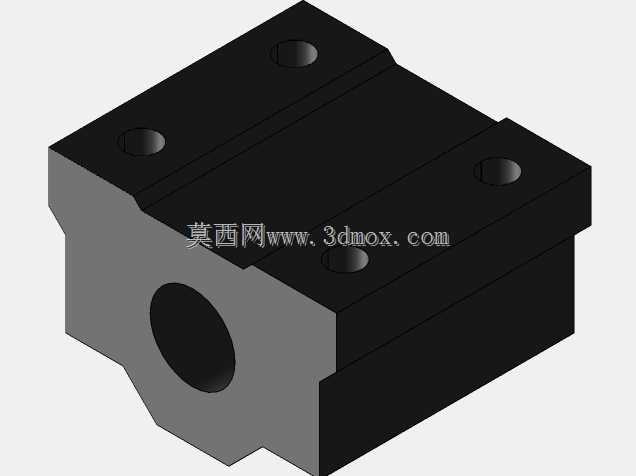

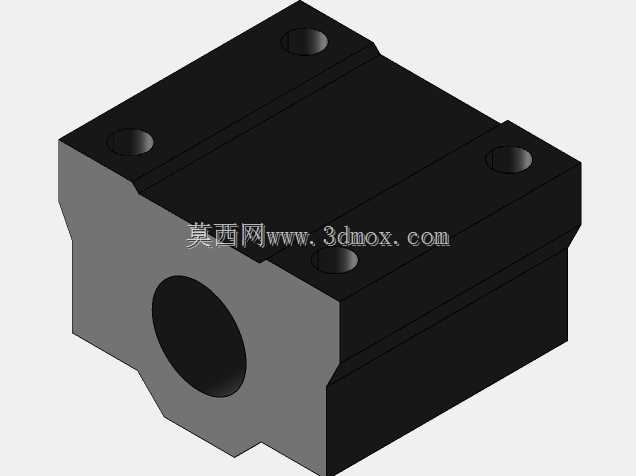

3D打印机与CNC用箱式直线滑动轴承座

这款箱式直线滑动轴承单元，是桌面级3D打印机、小型CNC雕刻机这类轻载数控加工与增材制造设备里的核心直线运动导向部件，主要承担光轴导轨上运动滑台的承载与导向功能，保障运动部件沿光轴做高精度的平稳直线往复运动，避免运动过程中出现偏摆、卡滞、窜动等影响加工或打印精度的问题。在实际应用场景中，这类轴承单元常配套对应直径的圆柱光轴使用，成对安装在运动平台的两侧，分别承载X、Y、Z三个运动轴的滑台负载，不管是FDM桌面3D打印机的打印头移动、热床升降，还是小型CNC雕刻机的主轴滑台移动、工件平台进给，都能依靠它的结构特性保障运动顺滑度，降低运动过程中的摩擦阻力，减少驱动电机的负载损耗，同时维持长期运行的运动精度稳定性。从功能特性来看，这款箱式单元采用封闭箱式外壳结构，外壳为方正的块状构型，四个角位预留了沉头安装孔，可以直接通过螺栓将整个单元固定在运动滑台或者设备机架的安装面上，不需要额外设计复杂的轴承固定夹具，安装便捷性很高；中心的通孔为光轴配合通道，内置的直线滑动衬套可以沿光轴做低摩擦滑动，相比传统的滚珠直线轴承，这类滑动结构在轻载、低速的桌面级设备场景下，具备更好的抗冲击性能，也不会因为粉尘、碎屑进入轴承内部出现滚珠卡滞的问题，更适配3D打印、小型CNC加工这类容易产生塑料碎屑、木质或金属切屑的工作环境。在设计思路上，这款轴承单元采用了对称式的构型设计，整体为规整的长方体结构，四个安装孔呈对称分布，既可以正装也可以根据设备的安装空间调整安装方向，适配不同设备的机架布局；外壳的边角做了小尺寸的倒角处理，既可以避免安装过程中锐边划伤操作人员，也能减少安装时与周边结构件的干涉；中心轴承孔与外壳安装面的位置度做了严格的公差控制，保障安装后轴承内孔与光轴的同轴度，避免因为安装偏差导致的滑动阻力增大、磨损加快问题。从外形尺寸与安装边界来看，这款轴承单元的整体外形为方正块体，对应适配SC8UU、SC12UU两种常用规格的直线轴承，分别适配直径8mm、12mm的标准圆柱光轴，四个安装孔的孔距符合行业通用的安装标准，可以直接替换市面上同规格的标准箱式直线轴承单元，不需要对原有设备的安装孔位做二次修改；单元的轴向长度、径向厚度都经过优化，在保障自身结构强度、足够的轴承支撑长度的前提下，尽可能压缩了整体的外形体积，不会占用过多的设备内部安装空间，能够适配桌面级设备紧凑的结构布局要求，同时外壳的壁厚设计兼顾了轻量化与结构刚性，既不会因为过重增加运动轴的负载，也不会在长期往复运动中出现外壳变形导致的精度下降问题。
