小规格绕线式弹性顶丝联轴器结构

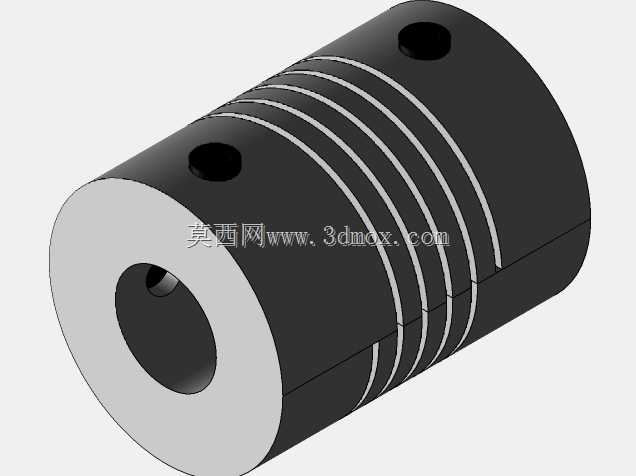

这款绕线式弹性联轴器，是面向轻载精密传动场景开发的轴系连接部件，主要应用在小型自动化设备的传动链路中，常见于桌面级3D打印机进给轴、小型雕刻机主轴传动、实验室精密检测仪器动力传递、小型包装机械送料辊驱动、电子设备组装工位的微型输送带传动等对传动同轴度误差容忍度有要求、传递扭矩不大的场合，用来连接两根直径存在微小偏差、安装时存在少量角向或轴向偏移的传动轴，在传递旋转扭矩的同时，补偿轴系安装带来的对位误差，避免刚性连接带来的轴系憋劲、轴承额外磨损、电机负载异常升高的问题，同时自身的弹性结构可以吸收传动过程中的微小振动，提升传动平稳性，降低传动链路的噪音水平。这款联轴器采用整体式圆柱结构设计，主体为圆柱形金属本体，外圆表面加工有多道平行的螺旋绕线槽，这些螺旋槽是实现弹性补偿功能的核心结构，通过槽位带来的金属本体弹性形变，来吸收两轴之间的角向偏差、径向偏移与轴向窜动，相比拼接式的弹性联轴器，整体绕线结构没有装配间隙，传动回程误差更小，正反转切换时的空程量极低，非常适合需要频繁正反转、定位精度要求较高的传动场景。联轴器两端分别设计有径向顶丝孔，安装时将两根待连接的传动轴分别插入联轴器两端的内孔中，拧紧顶丝即可完成轴与联轴器的固定，不需要额外的轴向锁紧结构，安装拆卸都十分便捷，适合紧凑安装空间内的快速装配作业。这款联轴器的外径为19mm，整体长度为25mm，安装时需要预留的径向空间不小于22mm，轴向安装空间不小于28mm，两端内孔可根据配套轴径加工对应尺寸，适配常见的小型电机输出轴与负载输入轴规格，安装时需要注意保证两根轴的插入深度不小于8mm，确保顶丝可以完全压紧在轴的平面上，避免传动过程中出现轴与联轴器打滑的问题。在实际选型使用时，这款联轴器适合传递额定扭矩在5N·m以内的传动场景，工作转速不高于10000rpm，不适合重载冲击载荷的传动场合，自身的金属材质具备不错的耐磨性能与抗疲劳性能，长期使用下弹性结构的形变量稳定，不需要额外的维护保养，能在常规工业车间环境下长期稳定工作，有效降低轴系的装配精度要求，减少设备装配时的对位调试时间，提升设备组装效率，同时在设备长期运行过程中，缓冲传动链路的振动冲击，延长两端支撑轴承与驱动电机的使用寿命。
