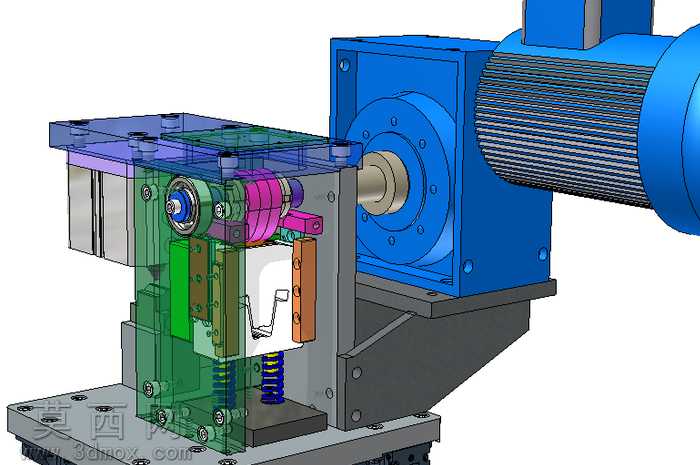

本作品为凸轮轴飞剪机构的三维设计成果,建模过程中严格遵循机械设计规范,对各零部件的尺寸公差、装配关系进行了精准还原。整体建模采用自底向上的装配思路,首先完成驱动电机、减速箱体、凸轮轴组件、剪切执行部件、复位弹簧、导向导轨等单个零件的参数化建模,对每个零件的特征进行逐一构建:电机部分还原了散热筋、端盖连接孔、输出轴轴径与键槽结构;减速箱体部分还原了箱体安装定位孔、轴承座腔、加强筋结构,确保箱体的刚性表现符合实际工况需求;凸轮轴部分精准绘制了凸轮的轮廓曲线,还原了凸轮与从动件的接触曲面,保证运动仿真过程中从动件的运动轨迹完全符合飞剪的工艺动作要求;剪切执行部件还原了动刀、定刀的安装槽位、导向滑块结构,配合复位弹簧的参数化建模,可直观呈现剪切动作完成后动刀的复位过程。材质渲染阶段,对不同零部件赋予了贴合实际工业应用的材质属性:电机外壳与减速箱体采用铸铁材质,调整粗糙度与金属度参数呈现铸件的哑光金属质感;凸轮轴、传动齿轮、剪切刀具采用合金结构钢材质,通过高光与反射参数体现加工后的金属光泽;透明护罩部分采用半透明工程塑料材质,设置合适的透明度与折射参数,既可以直观展示内部的传动结构,又能体现护罩的防护属性;弹簧、紧固件等标准件采用弹簧钢与镀锌钢材材质,区分不同标准件的外观表现。结构设计上,该飞剪机构采用电机搭配减速机的驱动方案,通过减速机输出扭矩带动凸轮轴转动,凸轮轮廓驱动从动件带动动刀完成定长剪切动作,导向导轨约束动刀的运动方向,保证剪切过程的稳定性,复位弹簧在凸轮回程阶段带动动刀回到初始位置,等待下一次剪切循环,整体结构紧凑,传动路径清晰,各部件的安装定位均设计有对应的定位销孔与螺栓连接位,符合实际机械装配的工艺要求。设计过程中重点考量了凸轮轮廓曲线的合理性,通过对飞剪工艺的动作拆解,确保动刀在剪切阶段与待剪物料的线速度保持匹配,避免剪切过程中出现物料拉扯、切口不平整的问题,同时对各运动副的间隙进行了合理预留,保证机构运动过程中无卡滞、干涉问题,可直接用于机构的运动仿真验证、结构优化以及加工出图参考。
- 全部评论(0)
- 模板大小 10.6 MB
- 售价 10金币
- 浏览次数
- 系统要求 STEP/IGES,Autodesk Inventor2010,效果图,其它,
- 软件分类 通用机械零部件
