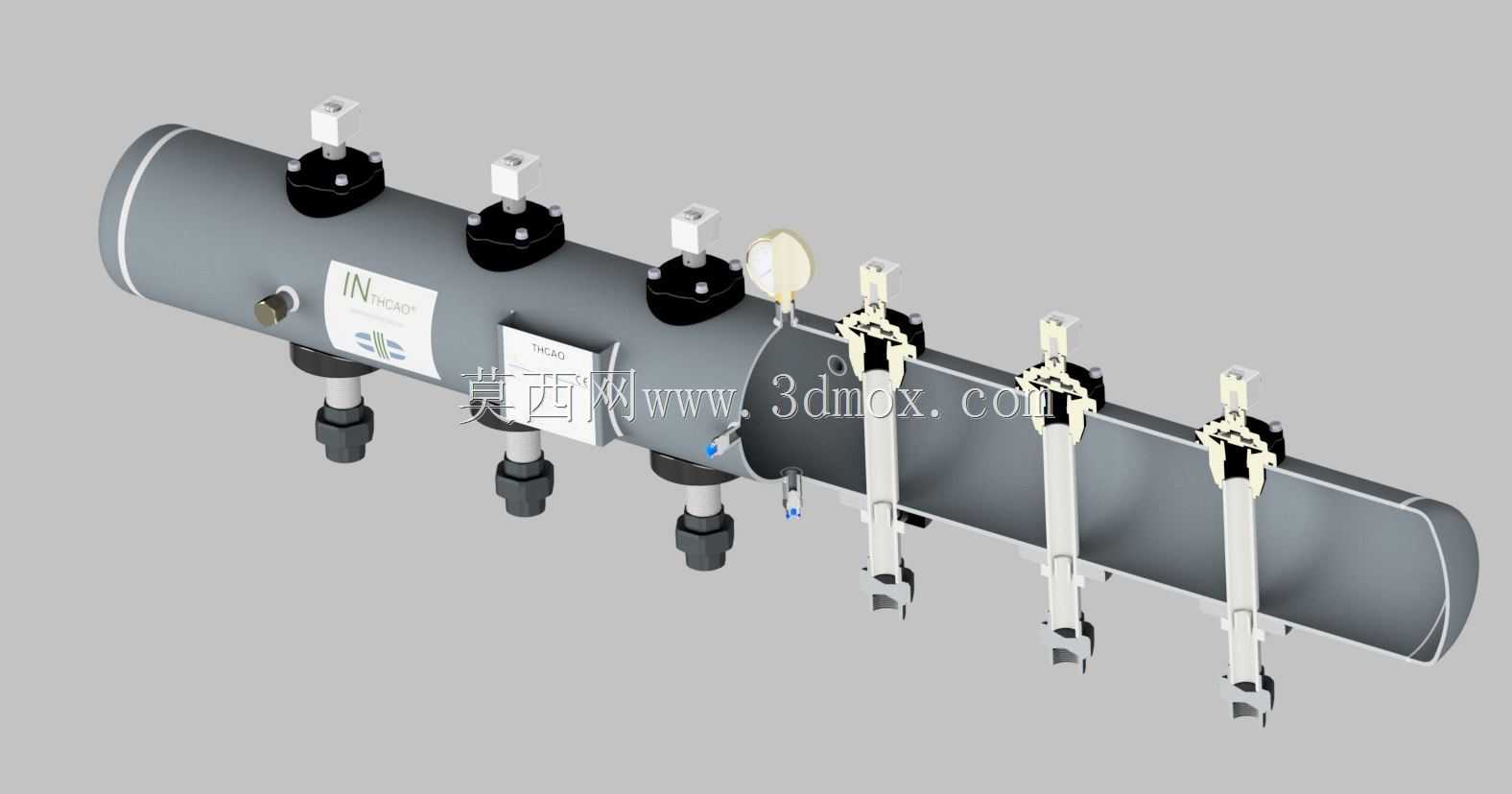

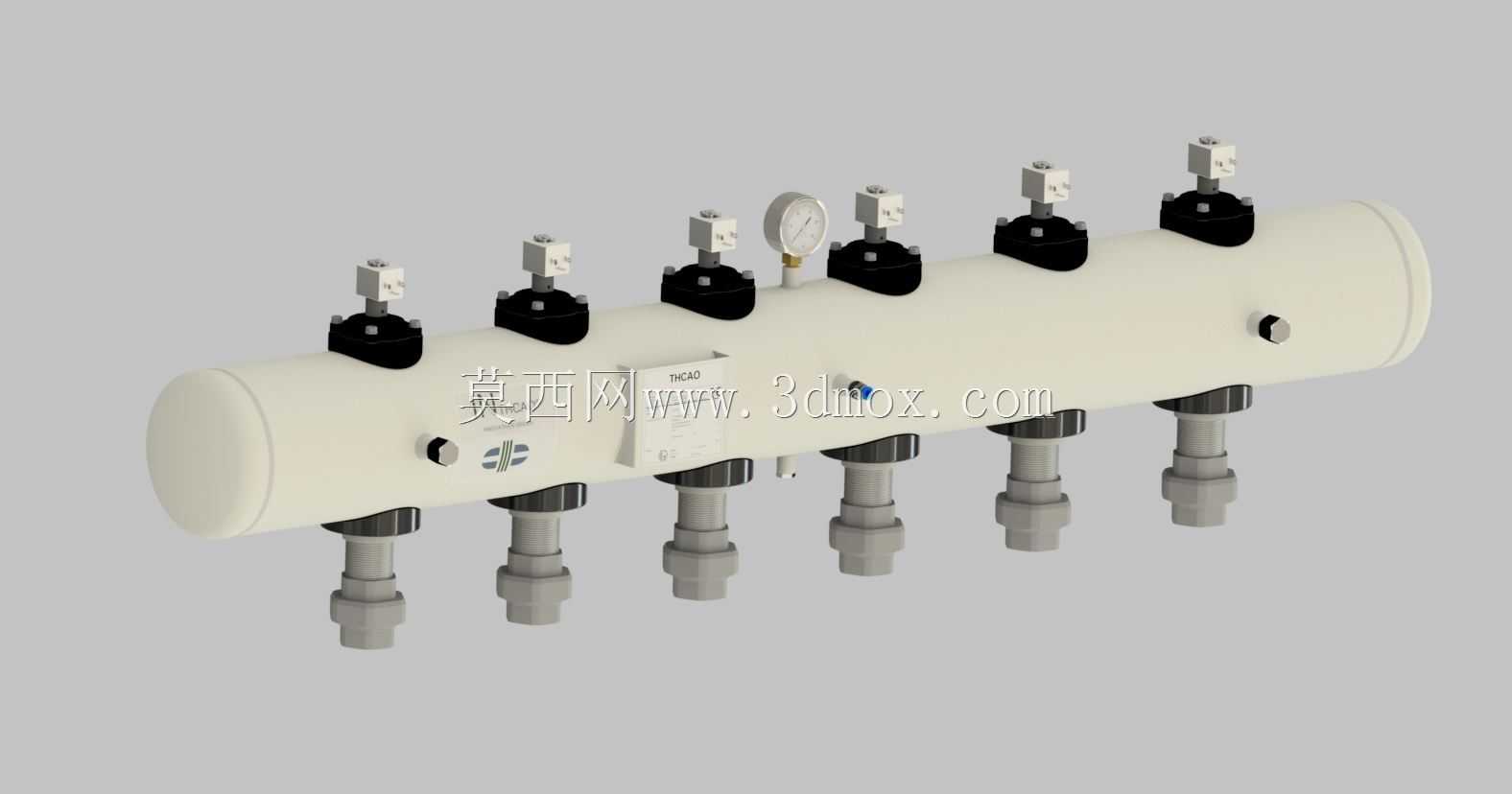

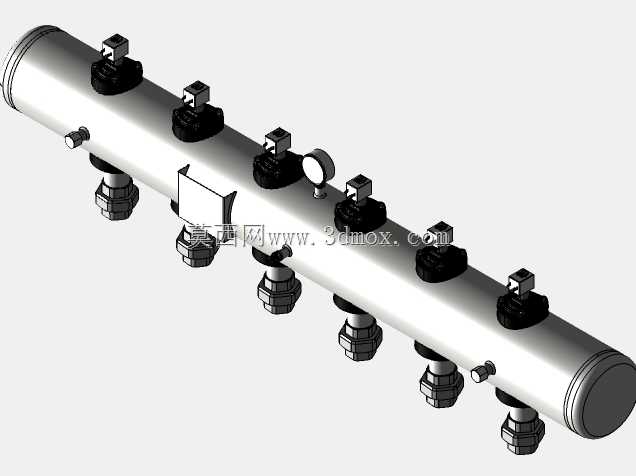

六路输出卧式气路分配集成阀组结构

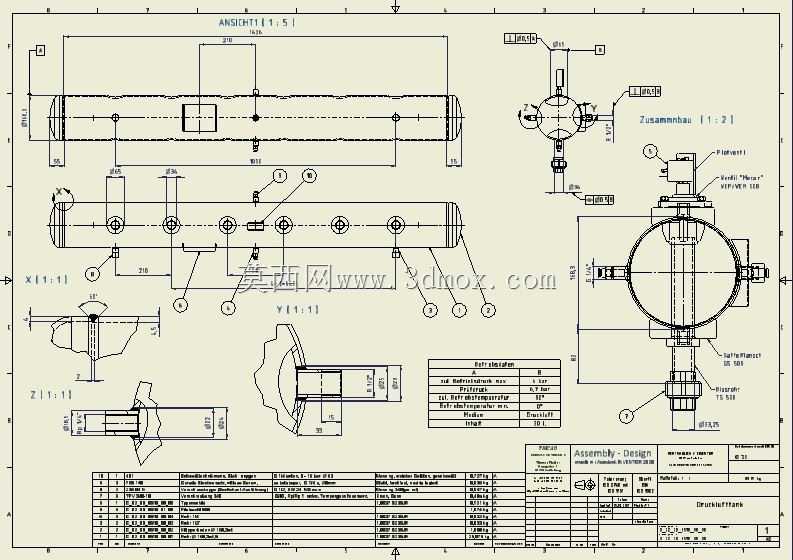

该集成阀组主要应用于工业气动控制系统的气源分流场景，常见于自动化生产线气动回路、车间集中供气工位、中小型气动设备的气源分配单元，可将单路输入的压缩空气均匀分配至六个独立用气支路，替代传统分散式管路接头拼接的安装方案，大幅减少管路泄漏点，压缩现场安装的施工周期。设备实际用途为承接主气源管路的输入，通过每一支路独立配置的截止阀实现对应气路的通断控制，顶部配置的压力表可实时反馈阀组内部的实时供气压力，方便运维人员快速排查供气压力异常问题，避免因压力不足导致气动执行元件动作不到位的生产故障。产品功能特性上，采用卧式横置的圆柱形主体结构，主体为一体式加工成型的承压腔体，额定工作压力适配常规工业气动系统的6巴供气压力，每路输出接口采用标准化外螺纹快插适配结构，可直接对接常用规格的气动软管，无需额外配置转接头；各支路的控制阀采用旋钮式操作结构，操作力矩适中，带档位反馈手感，运维人员可快速识别阀门的通断状态，避免误操作。设计思路上，整体采用对称式布局，六个输出支路沿主体轴向等距排布，兼顾上下两侧的安装空间预留，输入接口设置于主体端部，可适配侧方进线的管路布局，压力表设置于阀组中部的可视位置，无论阀组安装在设备架体的高位还是低位，操作人员都可直观读取压力数值；阀体与主体的连接采用端面密封结构，相比传统螺纹缠绕密封的结构，密封可靠性更高，后期维护更换单个阀件时无需整体拆解阀组，降低运维成本。外形尺寸与安装边界方面，整体为长条形卧式结构，主体管径适配常规工业气路的通径需求，长度方向预留了足够的操作空间，各支路接头向下延伸的长度统一，安装时可通过配套的管卡将主体固定在设备架体或墙面的安装梁上，上下方向预留的阀门操作空间满足手动旋钮的操作行程需求，侧面无突出结构，可贴近安装面布置，不会额外占用过多的设备安装空间，适配紧凑布局的气动控制柜内部安装需求。
