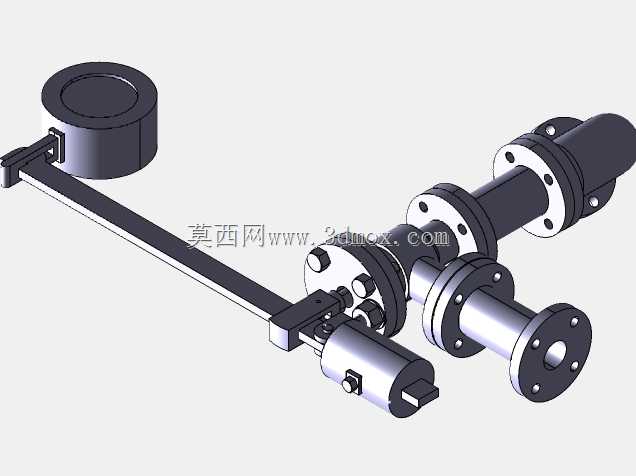

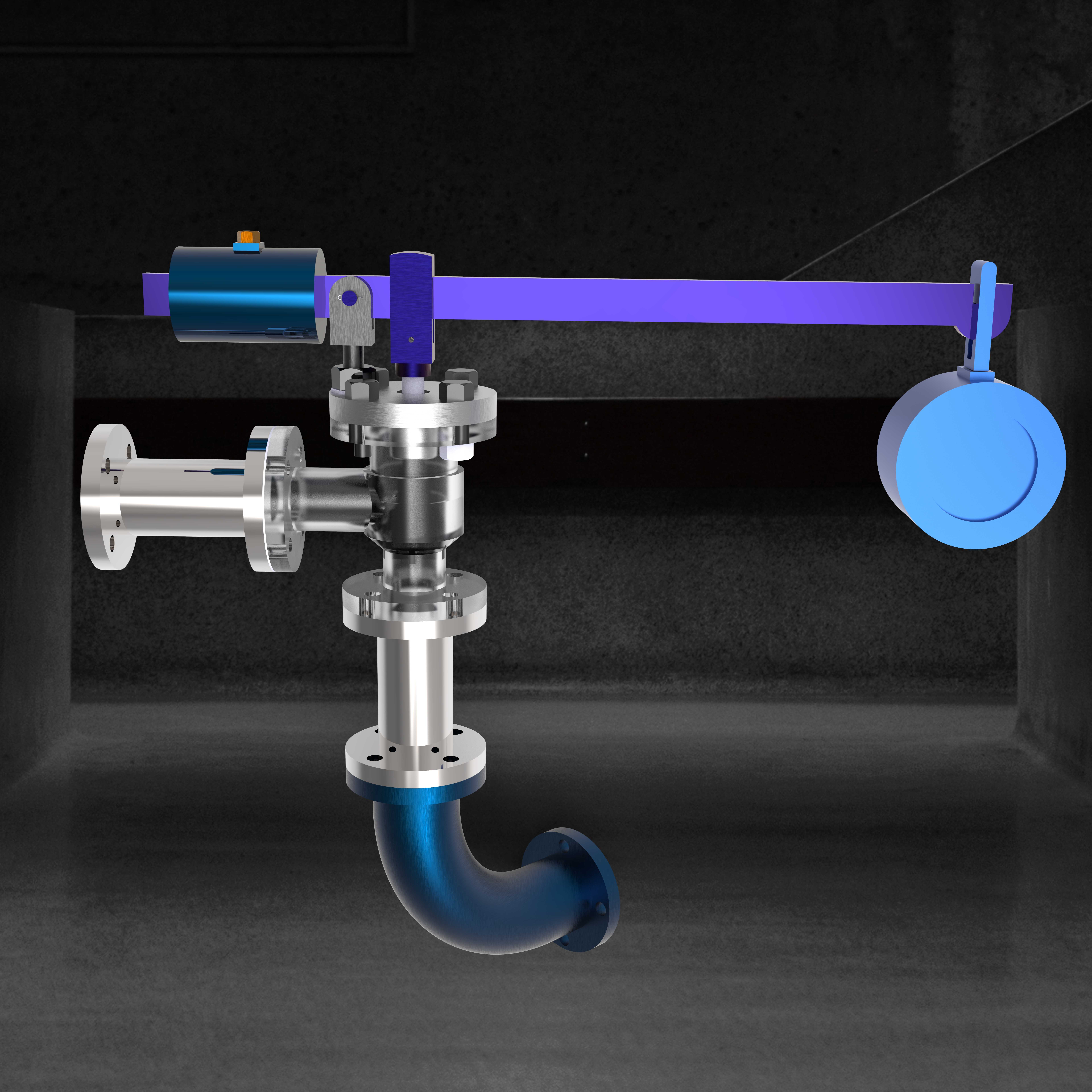

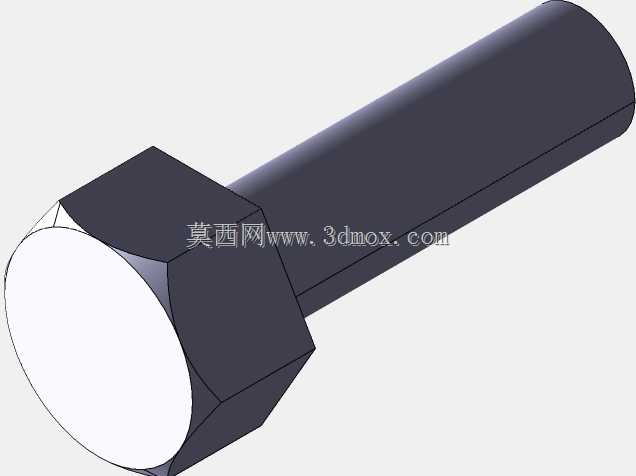

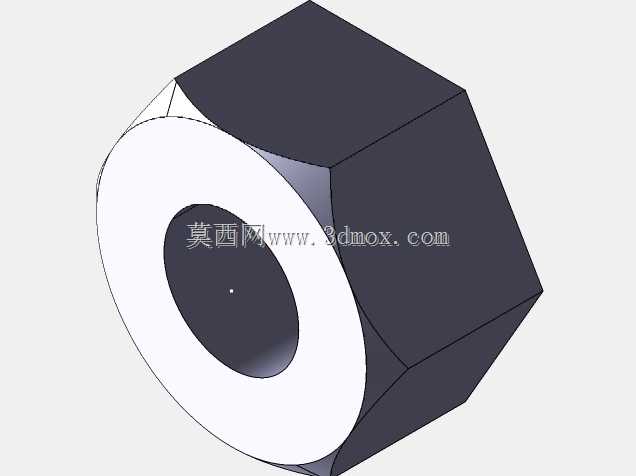

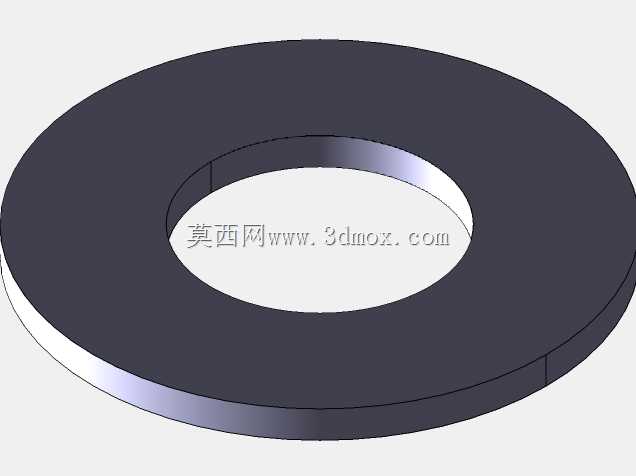

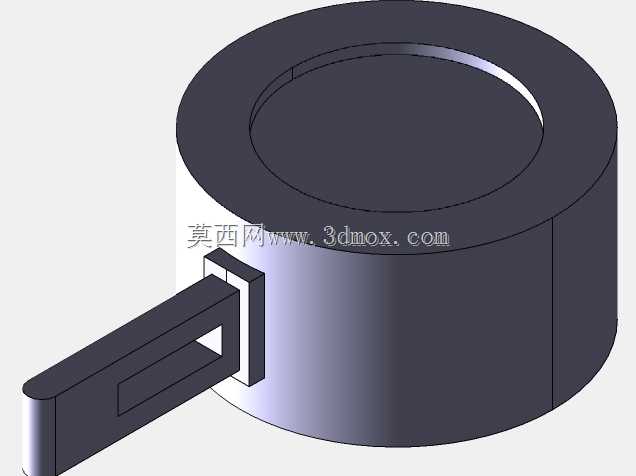

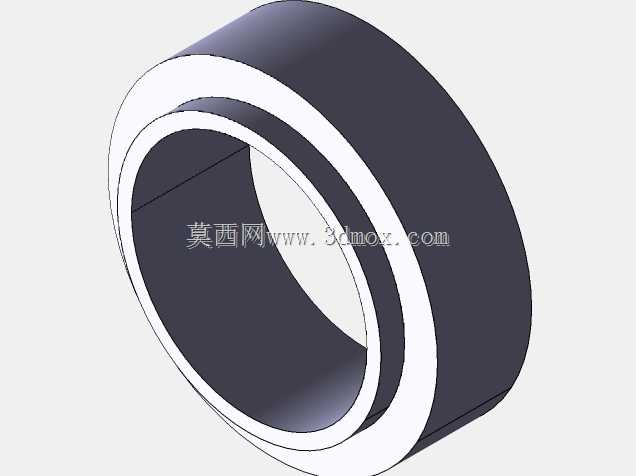

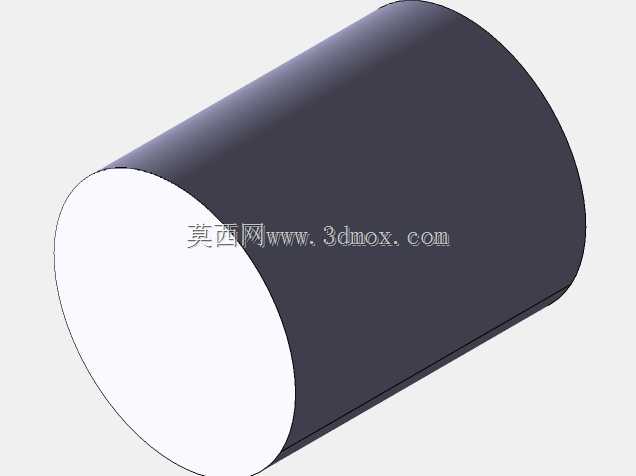

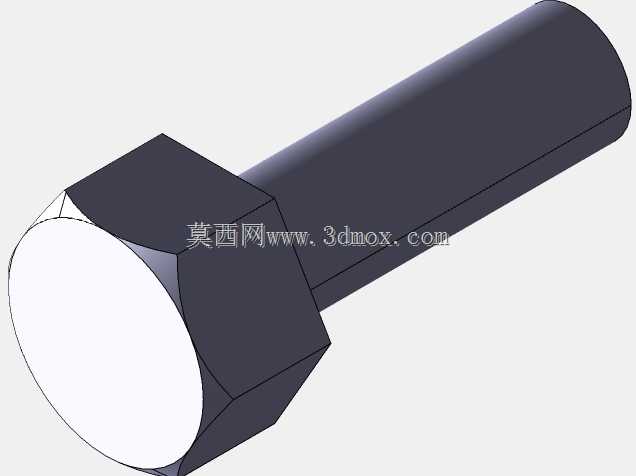

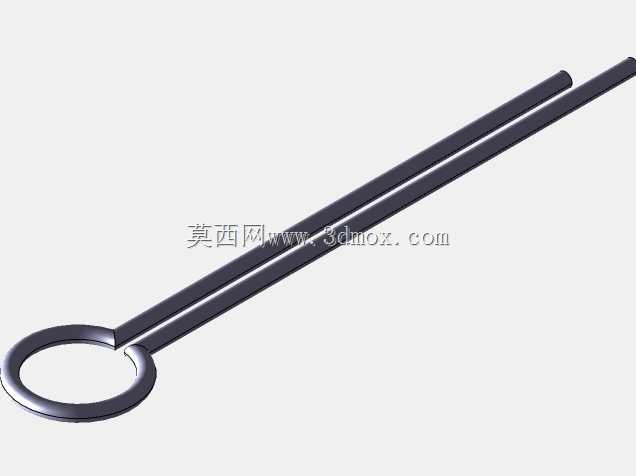

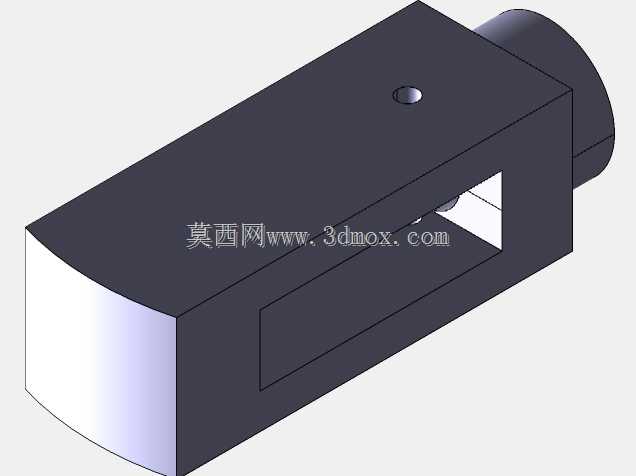

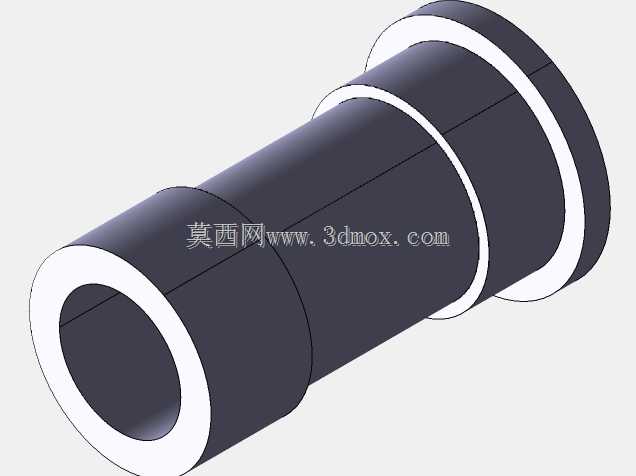

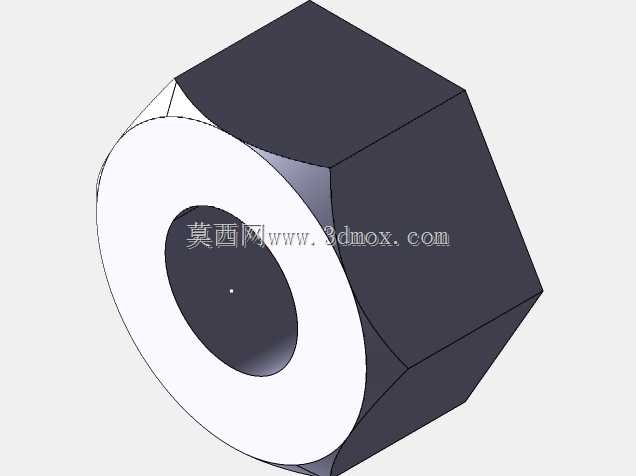

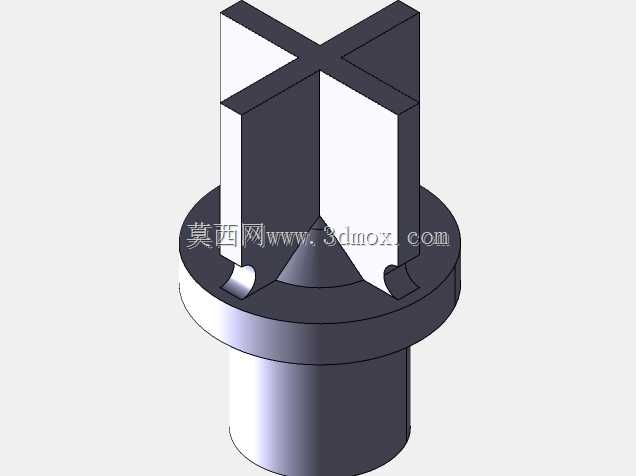

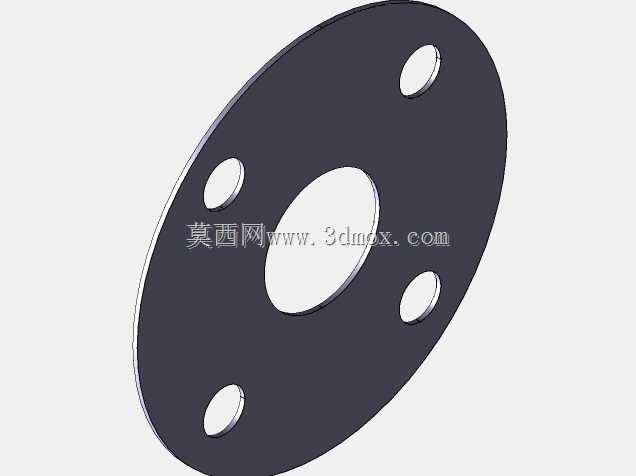

带重锤杠杆式法兰连接安全阀结构

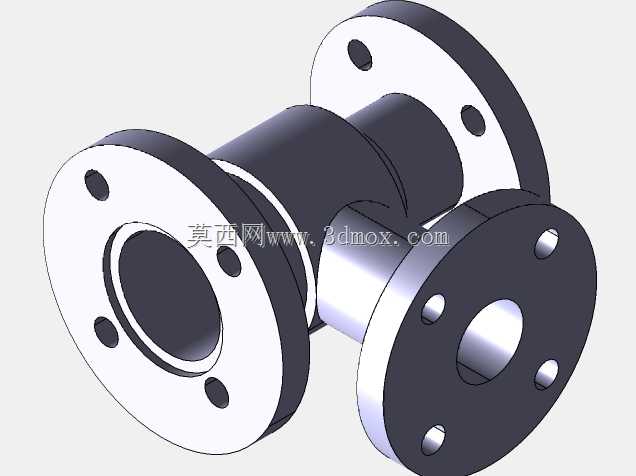

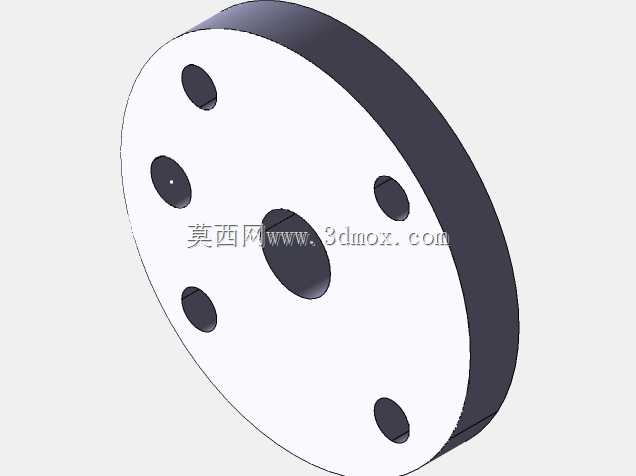

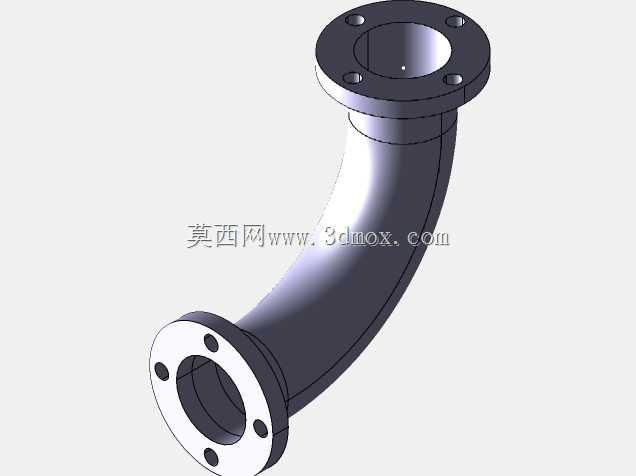

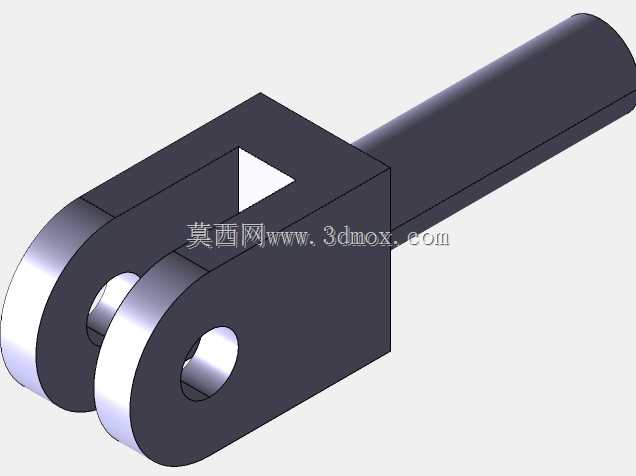

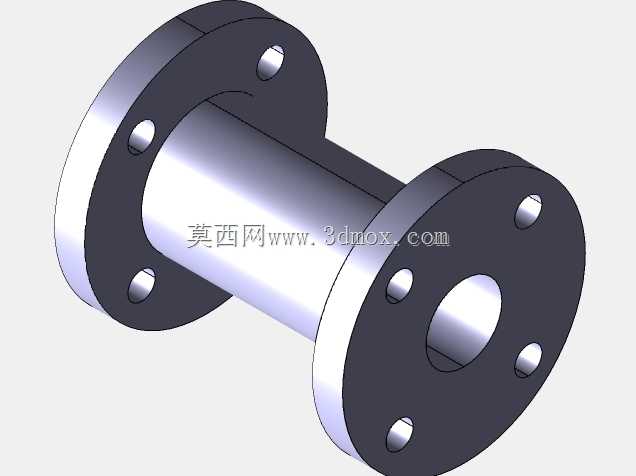

该款杠杆式安全阀主要应用于承压管道、压力容器、蒸汽输送系统以及工业流体输送管网中，作为超压保护的核心安全部件，当系统内部介质压力超过设定的安全阈值时，阀门会自动开启泄放多余压力，待压力回落至正常工作区间后自动关闭，避免系统因压力过载发生破裂、泄漏甚至爆炸等安全事故，广泛适配化工、热力发电、油气输送、食品制药等存在承压工况的生产场景。在功能特性上，这款安全阀采用杠杆重锤式的压力调节结构，通过杠杆力矩放大重锤的重力作用来精准控制阀门的开启压力，相比弹簧式安全阀，它的压力设定更稳定，不受介质温度变化带来的零件热胀冷缩、弹簧疲劳等因素干扰，适合长期稳定运行的中低压承压系统，密封面采用金属硬密封结构，可耐受一定温度的蒸汽、油品、惰性气体等多种介质，密封性能可靠，泄放过程流畅无卡滞。从设计思路来看，整体结构遵循力臂平衡原理，阀杆顶端连接杠杆支点位置，杠杆一端铰接固定在阀座支架上，另一端挂载重锤，通过调整重锤在杠杆上的位置即可灵活调整开启压力的设定值，无需更换零件即可适配一定区间的压力需求；阀体部分采用90度弯管结构设计，侧向设置水平法兰接口用于接入待保护的压力管道，底部法兰接口用于连接泄放管路，将泄放的介质引导至安全回收区域或排放点，避免高压介质喷出伤及周边操作人员。在安装边界与尺寸适配方面，该安全阀的进出口均采用标准法兰连接形式，法兰盘上的螺栓孔位、密封面尺寸符合通用管道法兰标准，可直接与同规格的工业管道法兰对接安装，无需额外加工转接件；整体安装时需要预留足够的杠杆摆动空间，杠杆延伸方向不能有遮挡障碍物，重锤下方需预留安全距离避免泄放动作时磕碰周边设备，垂直方向需要预留阀体检修空间，方便后期对密封面、铰接部位进行维护保养，整体结构布局紧凑，在满足泄放流量要求的前提下尽可能缩小了安装占用空间，适配多数工业厂区的管道安装空间条件，安装时需保证阀体垂直放置，确保杠杆动作灵活无偏斜，保证压力触发的精准度。
