三叶船用推进螺旋桨三维结构设计

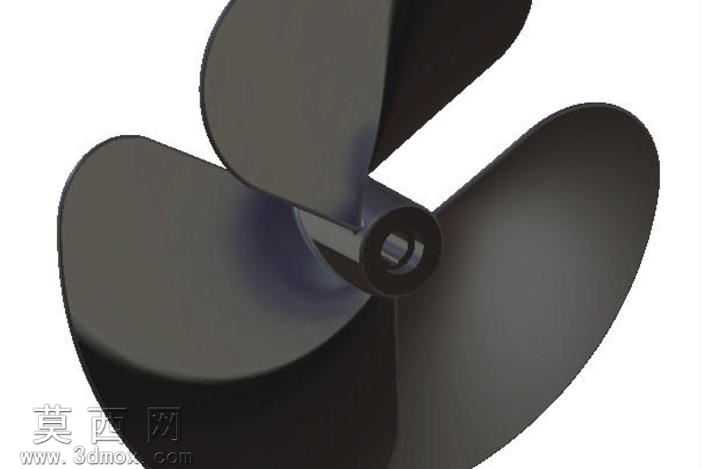

本螺旋桨三维模型采用CATIA软件完成全参数化建模，整体为三叶等距螺旋结构设计，建模过程中首先以桨毂中心轴为基准建立全局坐标系，通过螺旋线生成命令定义桨叶的导程与倾斜角度，结合曲面扫掠、多截面曲面功能构建单片桨叶的光滑曲面轮廓，再通过圆周阵列命令完成三片桨叶的均布排布，保证各桨叶相对于桨毂轴线的夹角为120度，确保运转时的动平衡性能。模型对桨毂部分做了精细化结构处理，中心设计有与传动轴匹配的安装通孔，孔壁预留键槽定位结构，桨毂与桨叶的衔接位置做了平滑圆角过渡处理，避免应力集中问题，提升结构强度。材质渲染阶段采用哑光深灰金属材质，模拟铸钢螺旋桨的真实表面质感，调整材质的粗糙度与反射参数，还原金属部件在常规光照下的光影效果，同时对桨叶的压力面与吸力面做了细微的曲面曲率区分，符合流体力学设计要求。设计过程中重点考量螺旋桨的水动力性能，桨叶从根部到梢部的厚度逐渐递减，叶梢做了圆弧收边处理，既降低运转时的水流阻力，也能减少叶梢涡流带来的能量损耗，各曲面之间均做了连续性检查，确保G2连续无破面、无重叠几何，模型整体结构完整，可直接用于后续的流体仿真分析、装配干涉检查以及3D打印验证，也可作为船舶推进系统教学演示的数字化模型使用，能够直观展示螺旋桨的结构组成与工作原理，为相关产品的优化设计提供可靠的三维数字基础。
