金属壳体机械零件三维结构设计

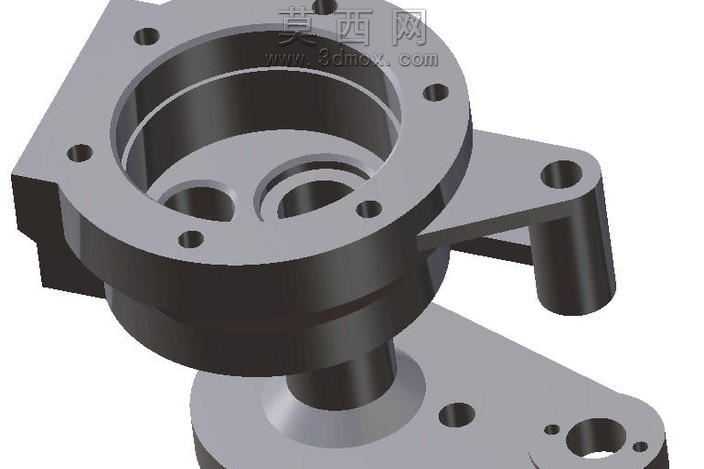

本作品为金属材质的机械壳体类零件三维设计成果，建模阶段依托三维设计软件完成全参数化特征构建，首先通过草图绘制勾勒出零件的主体轮廓基准，精准定位主腔体的圆形截面尺寸，再通过拉伸、旋转等基础特征命令生成主体的中空腔体结构，腔体内部的台阶、环形槽等细节特征通过切除拉伸、旋转切除命令逐步完成，保证内部装配空间的尺寸精度符合机械配合要求。零件外侧的多组安装支耳结构，通过单独的草图绘制后拉伸生成，支耳上的安装孔采用异型孔向导命令精准定位，孔位的同轴度、孔间距参数严格按照机械安装标准设定，保证后续装配时的互换性。零件下部的支撑轴段与主体结构采用合并特征实现一体化建模，轴段与主体连接位置做了圆角过渡处理，避免应力集中问题，提升零件的结构强度。渲染阶段采用金属哑光钢材质，调整材质的粗糙度、金属度参数还原真实金属机加工后的表面质感，对零件的棱边做了细微的倒角高光处理，凸显机加工零件的工艺特征，场景采用柔和的环境光搭配定向补光，清晰展现腔体内部结构、外部安装结构的细节层次，避免阴影遮挡关键结构特征。设计过程中充分考虑零件的实际使用场景，主腔体用于容纳核心传动或功能组件，外侧的多方向支耳用于将壳体固定在设备机架上，下部的轴段用于与其他传动部件实现配合连接，所有壁厚参数经过结构强度校核，既满足承重、抗形变的使用要求，又尽可能控制零件整体重量，兼顾结构可靠性与轻量化需求。建模过程中所有特征均保留完整参数化历史记录，方便后续根据实际装配需求调整尺寸参数，各连接位置的过渡圆角、安装孔的沉头结构等工艺细节均做了完整还原，保证模型可直接用于后续的工程图导出、数控加工编程等生产环节，结构设计符合机械零件的设计规范，各部分特征的尺寸比例协调，安装位的布局合理，能够满足实际工业装配的使用要求。
