马耳他十字结构异形圆盘零件

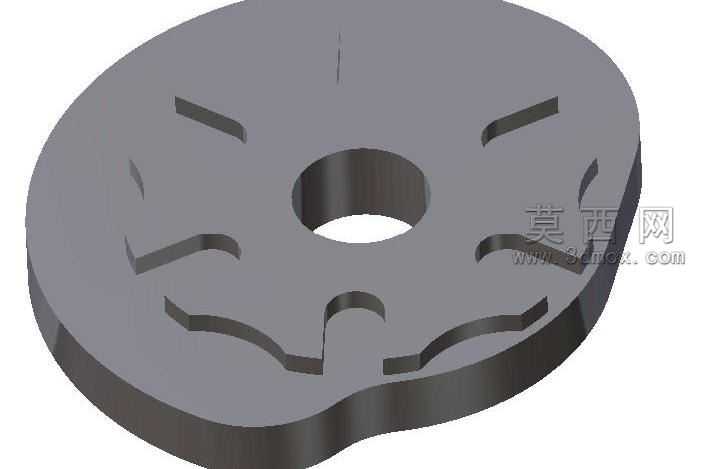

该零件采用三维参数化建模方式完成整体构建，建模过程中首先以中心通孔的轴线为全局设计基准，绘制圆盘主体的外轮廓草图，通过拉伸特征生成具有均匀厚度的圆盘基体，中心通孔采用同轴切除特征完成，保证孔壁与圆盘外圆的同轴度公差符合机械装配要求。在圆盘盘面的特征设计上，围绕中心轴线做环形阵列布局，先完成单个马耳他十字形槽的轮廓绘制，槽体采用贯通式切除结构，槽的边缘做了等半径圆角过渡处理，避免应力集中问题，同时在圆盘的外圆侧设计了异形缺口结构，缺口轮廓由多段圆弧与直线相切拼接而成，保证轮廓过渡顺滑无尖锐棱角。材质设定上选用常用的合金结构钢作为零件的模拟材质，渲染时采用金属哑光质感，调整环境光与反射参数，清晰呈现零件的轮廓边界、槽体深度与厚度特征，能够直观展示各结构的位置关系与尺寸比例。设计过程中重点考量了盘类零件的结构对称性，所有槽位与缺口的位置均通过环形阵列约束实现，保证各特征的角度分布均匀，同时对所有切除特征的边缘做了去毛刺处理的工艺圆角模拟，符合实际机械加工的工艺要求，整体结构兼顾了定位、传动配合的功能需求，可用于间歇传动机构的核心槽轮构件，建模过程中所有特征均保留完整参数，可根据实际装配需求调整圆盘直径、厚度、槽宽、中心孔直径等关键尺寸，具备良好的参数可修改性，能够适配不同规格的间歇传动场景使用。
