商用飞机L波段交通防撞刀型天线

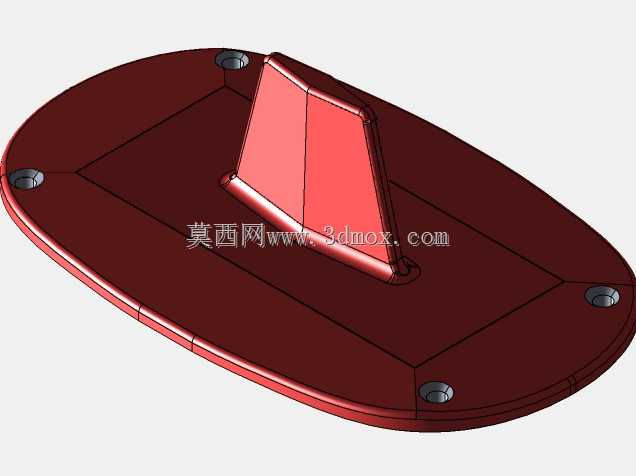

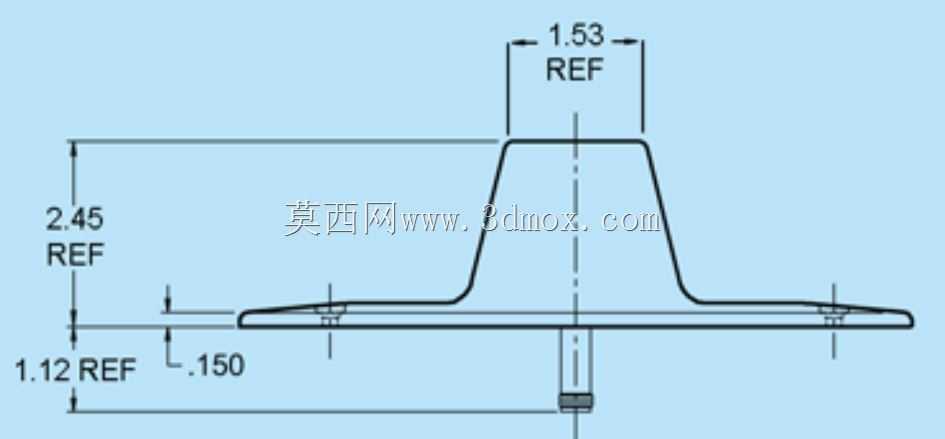

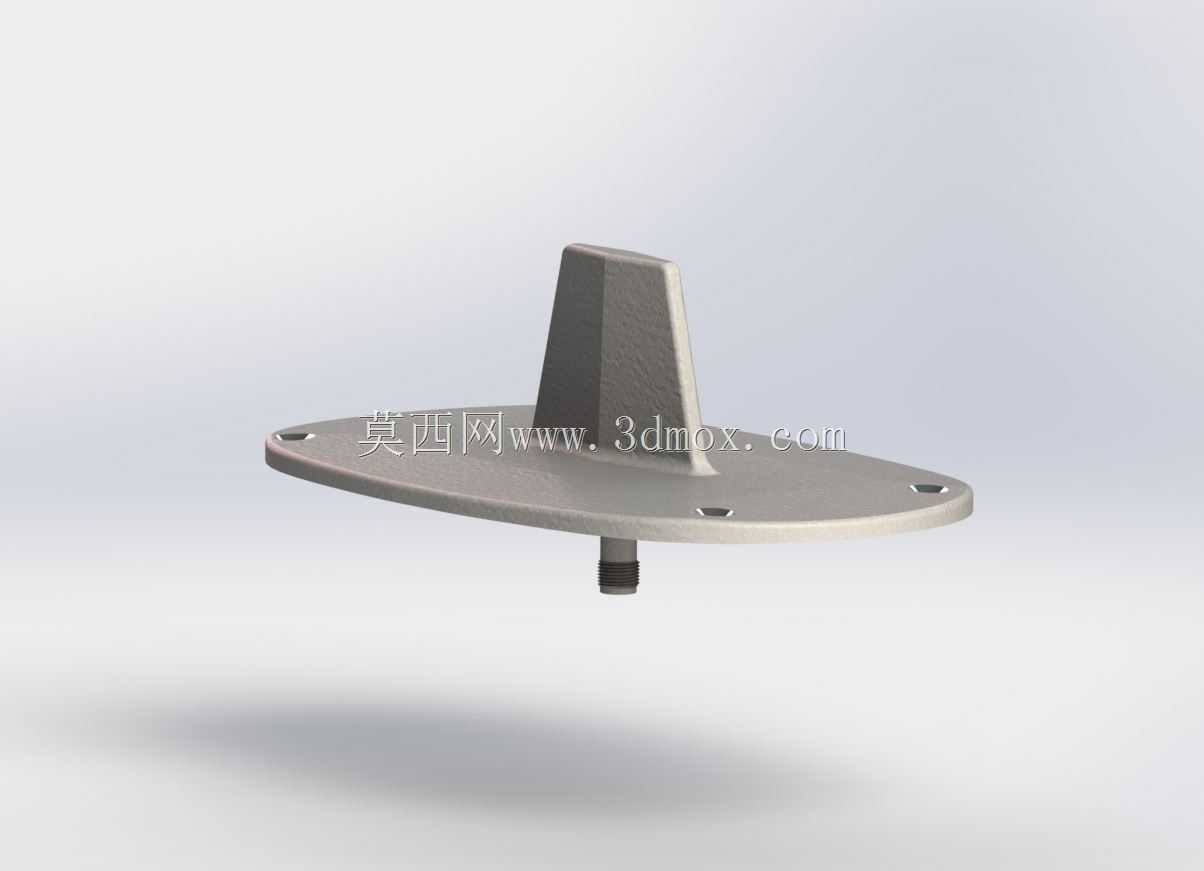

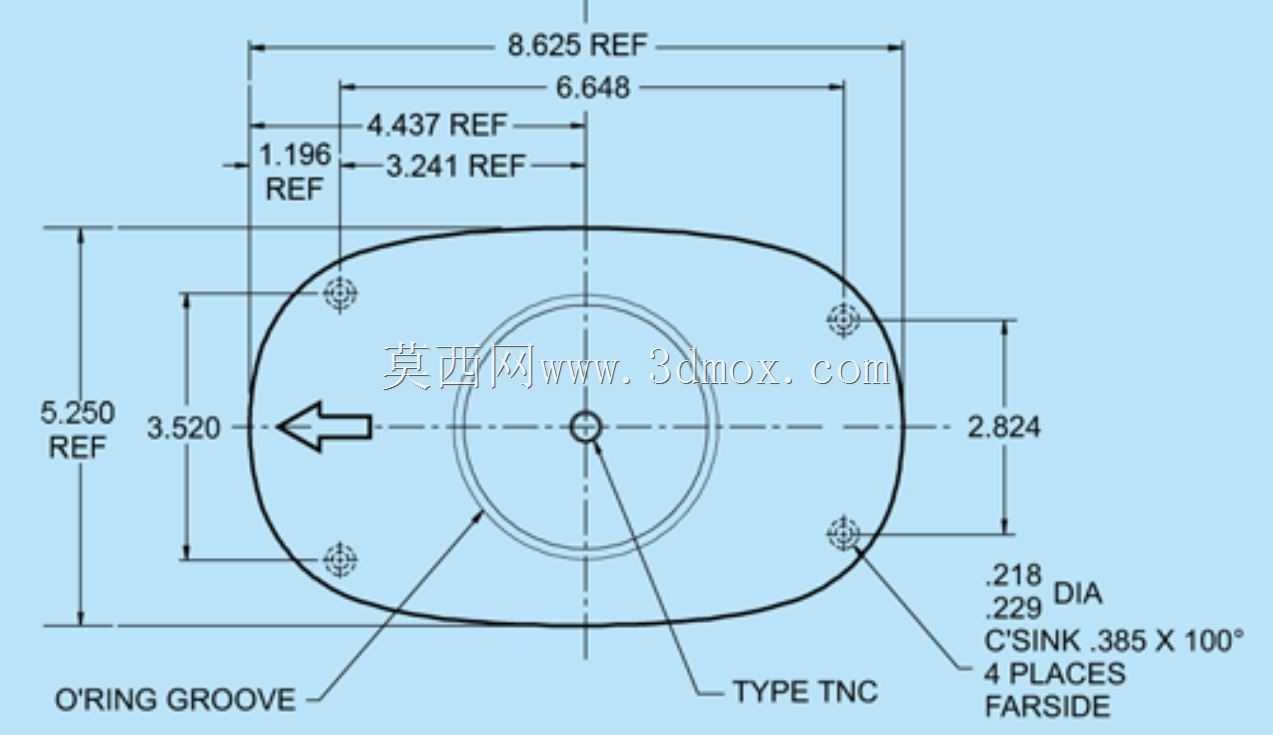

该天线是民用及商用航空器机载防撞系统的核心射频收发部件，主要部署在民航客机、货运飞机的机身蒙皮外表面，承担空中交通预警与防撞系统的L波段信号收发任务，是保障飞行空域安全、避免航空器空中相撞的关键机载传感设备。在实际航线运行场景中，该天线需要在万米高空的低气压、宽温差、强紫外线辐射、高速气流冲刷的复杂工况下持续稳定工作，既要精准接收周边空域其他航空器发出的防撞问询信号，也要可靠发射本机的位置、高度、航向等应答信息，为机载防撞系统计算冲突预警、给出规避操作指令提供稳定的射频信号支撑。从功能特性来看，该天线针对L波段1.030GHz至1.090GHz的工作频段做了专属的辐射方向优化，刀型的辐射主体设计能够在机身水平面形成全向均匀的信号覆盖，避免机身金属结构对信号产生遮挡盲区，保障各个方向的空域探测信号都能被稳定捕捉；底部的射频接头做了密封适配设计，能够和机身内部的馈线系统形成可靠的电气连接与密封防护，防止高空环境下的水汽、凝露渗入机身内部影响航电设备运行。在设计思路上，该天线充分考量了机载设备的适航要求，整体采用低风阻的流线型刀状辐射主体搭配椭圆形安装法兰的结构，一方面尽可能降低天线突出机身带来的气动阻力，减少巡航阶段的额外燃油消耗，另一方面椭圆形法兰的布局能够让安装应力均匀分散在蒙皮贴合面上，避免飞行过程中气流交变载荷带来的应力集中损伤蒙皮结构；天线外露的所有结构表面都做了抗腐蚀、抗老化的表面处理，能够耐受高空环境下的温度骤变、雨雪侵蚀以及大气中硫化物、盐雾的腐蚀，满足长航时、长服役周期的使用要求。从安装边界来看，椭圆形安装法兰上预留了四个对称分布的安装孔位，安装时仅需要在机身蒙皮对应位置开出匹配的馈线过孔与安装定位孔，通过紧固件即可完成天线与机身的刚性固定，法兰与蒙皮之间搭配密封垫片即可实现机身的气动密封与防水要求，不需要对机身原有结构做大规模改装；天线突出蒙皮的高度经过严格控制，既满足射频信号的辐射性能要求，也不会超出机场地面作业的设备净空边界，避免在地面停靠、维护过程中被地面保障设备剐蹭损坏；底部伸出的射频接头长度适配常规机身蒙皮的夹层厚度，能够直接对接标准规格的航空射频馈线，不需要额外定制转接部件，适配绝大多数主流商用机型的防撞系统加装与替换需求。
