采暖供水系统分集水器管路结构设计

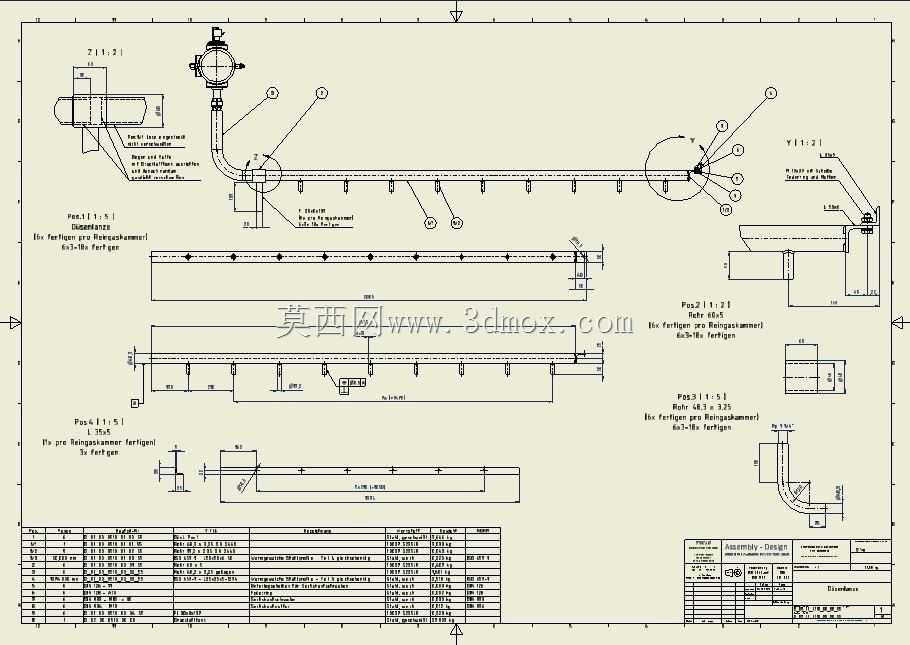

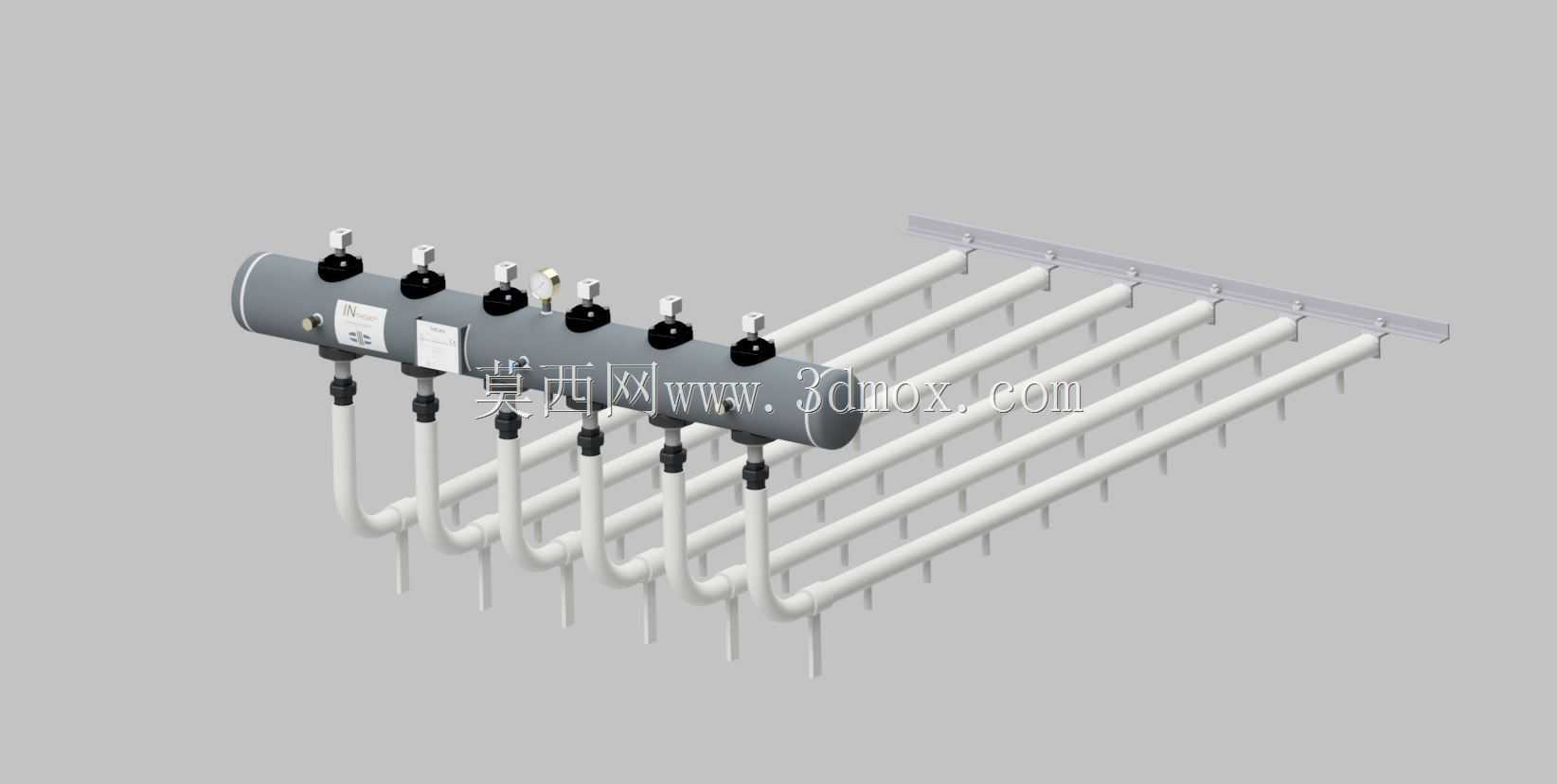

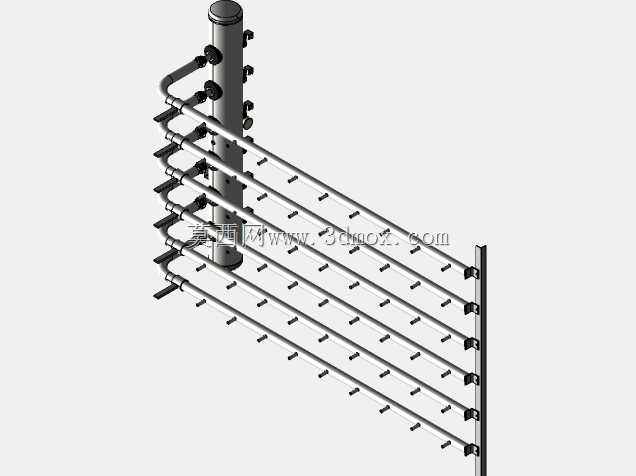

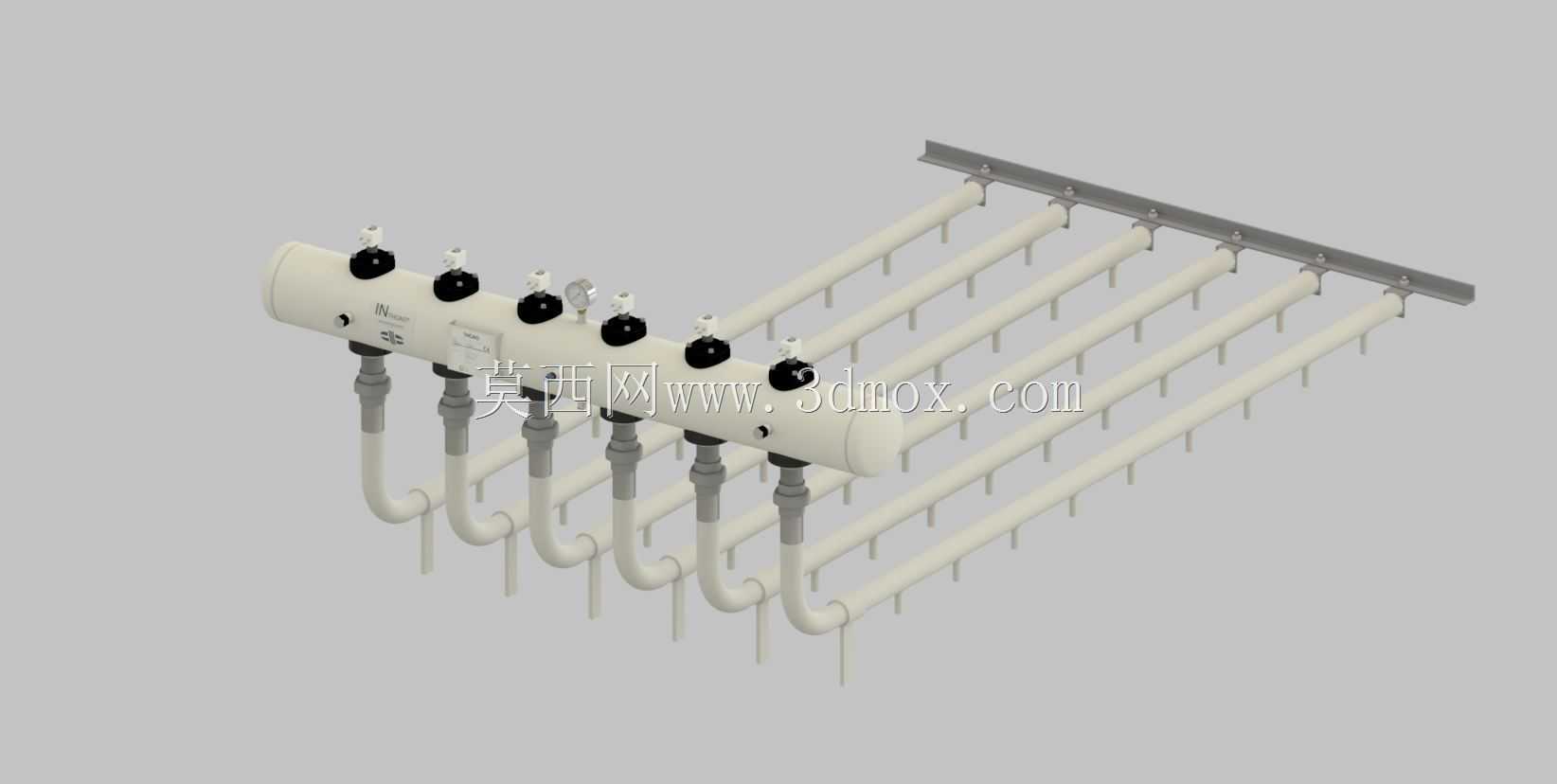

该模型为采暖及冷热水供水系统中的核心分集水器管路组件，主要应用于住宅地暖系统、小型商用建筑冷热水支路分配、中央空调水系统末端管路排布场景，承担着将主管道输送的热媒或冷媒均匀分配到各个独立支路，同时将各支路回流介质汇集回主管道的核心作用，是流体输配系统中实现支路独立管控、流量均衡分配的关键部件。从功能特性来看，该组件主筒体上集成了多组控制接口，可对应安装截止阀、流量调节阀、排气阀以及温度压力检测部件，能够实现对每一条支路的独立通断控制、流量精准调节，同时可及时排出管路循环过程中析出的气体，避免气堵造成的管路循环不畅，保障各支路介质输送的稳定性与均衡性，避免出现局部区域供热或供冷不足的问题。在设计思路上，整体采用模块化排布逻辑，主筒体采用卧式长圆柱结构，所有支路接口沿筒体轴向等距排布，既保证了各支路接口处的介质压力均衡，减少不同支路之间的流量差，也便于后期现场安装时的管路对接与部件检修；支路管路采用统一的弯折弧度设计，通过标准接头与主筒体连接，降低了管路弯折处的流体阻力，减少介质输送过程中的压损，同时统一的管路规格也便于后期维护时的配件更换。安装边界方面，组件顶部设置了通长的安装挂架，可直接通过膨胀螺栓固定在墙面或设备支架上，挂架与主筒体之间预留了足够的操作空间，便于阀门的手动调节与检测部件的读数查看；各支路管路向下延伸的长度保持一致，对接端处于同一安装平面，可直接与地面或吊顶内敷设的支路管道对接，无需额外调整管路长度，适配常规住宅与商用空间的管路敷设间距要求，主筒体两端预留了主管道对接法兰接口，可直接与进出水主管道快速连接，整体安装无需复杂的现场裁切焊接，能够有效缩短现场施工周期。
