呼吸机风量调节风扇出口滑块结构

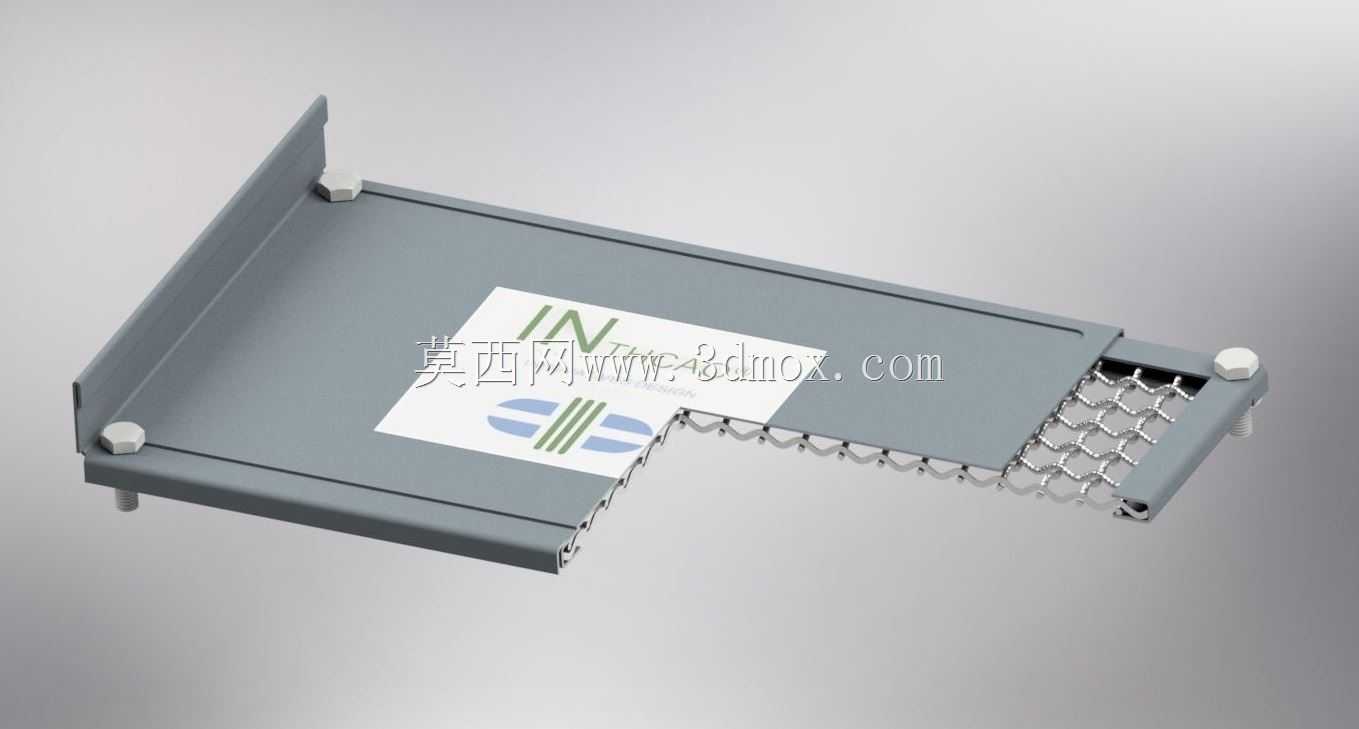

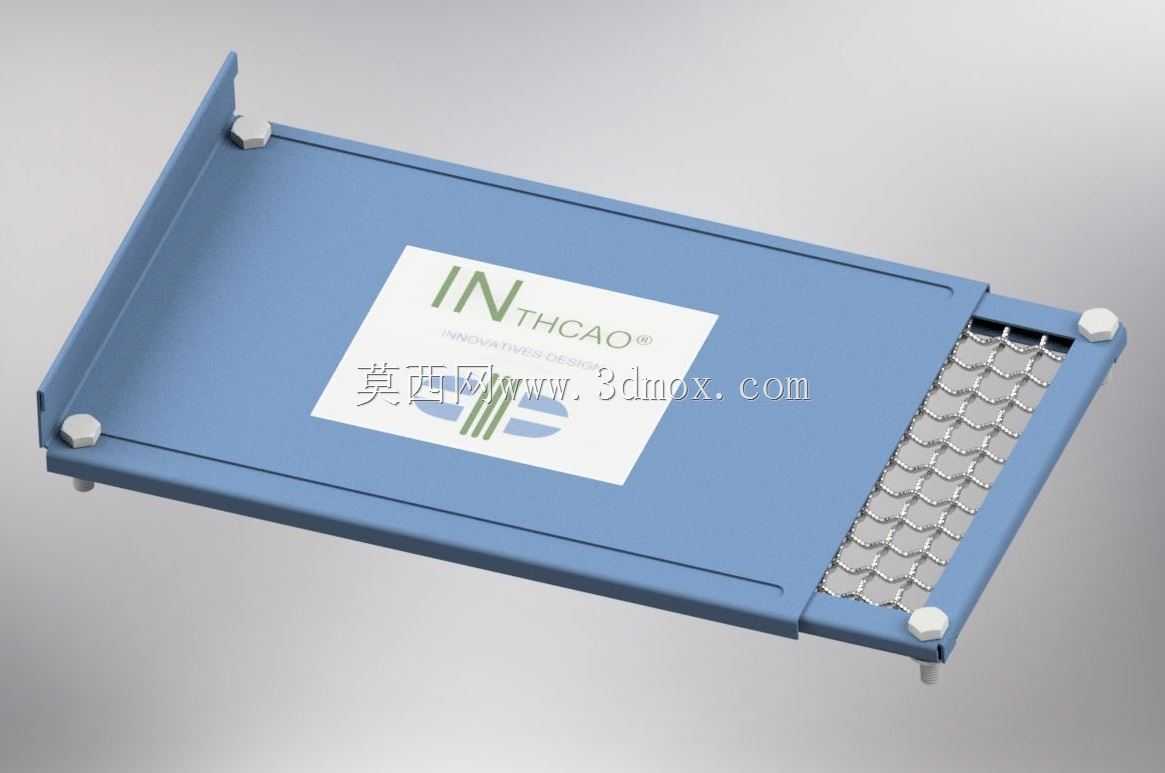

　　在医用呼吸支持设备的气路系统中，这类滑块构件直接对接风机输出端的风道接口，承担着输出风量精细化调节的核心作用，区别于普通民用通风设备的调节结构，医用场景下的滑块需要兼顾调节顺滑度、卡位稳定性以及长期往复动作的可靠性，避免因调节卡滞导致的供气参数偏移，影响临床使用的供气精度。从结构设计逻辑来看，该滑块采用薄型板式主体结构，整体为平板式滑移构型，主体板面做了折边加强处理，两侧的直立折边既作为滑移轨道的导向面，嵌入风道壳体的对应导槽内，限制滑块除滑移方向外的其余五个自由度，同时折边结构大幅提升了薄板材的整体刚性，避免滑块在反复推拉过程中出现板面翘曲，导致滑动卡滞或者风道漏风的问题。滑块的一端设置了金属网状整流结构，当滑块沿导槽滑移时，

　　网面与风道出口的重合面积会线性变化，通过改变通风过流面积实现输出风量的连续调节，这种网面整流的设计相比单纯的挡板式调节，能够在调节过程中保持出风气流的均匀性，避免局部风速突变带来的气流紊流，降低气路内的异常风噪，同时网状结构也能对风机输出的气流做初步匀流，减少气流直吹带来的不适感。安装边界方面，滑块四角设置了凸出的限位凸点，当滑块滑移至最大开度位置时，凸点会与风道壳体的限位台阶接触，避免滑块整体从导槽中脱出，同时在最小开度位置，折边端部也会与壳体挡边形成硬限位，保证调节行程的一致性，不需要额外设置行程开关即可实现机械限位，简化了整体装配流程。主体板面的平整区域预留了标识粘贴位，实际生产中可粘贴参数标识或者操作指引，

　　不会影响滑块的正常滑移动作。在实际装配场景中，该滑块不需要额外的紧固件辅助固定，仅依靠两侧折边与风道导槽的间隙配合即可实现安装，配合间隙控制在0.1mm至0.15mm区间，既保证滑动时无明显旷量，又不会因间隙过小导致滑动阻力过大，操作时仅需要用手指推动滑块外露的网端即可完成风量调节，操作力度控制在3N至5N区间，符合医用设备的操作力设计规范，避免操作力度过大导致的构件损坏。从功能适配性来看，该滑块的调节行程与风机的输出特性做了匹配，在小开度区间，过流面积变化速率放缓，能够实现小风量的精细化微调，满足低供气流量下的参数调节需求，在大开度区间，过流面积变化速率提升，能够快速切换至最大供气流量状态，适配不同临床场景下的风量切换需求。

　　滑块的金属网部分采用波浪编织构型，相比平织网拥有更高的结构强度，在长期气流冲刷下不会出现网丝变形或者移位的问题，同时网孔的通流率经过匹配计算，在全开状态下不会对风机输出风量造成明显的节流损失，保证风机的输出效率。折边与主体板面采用一体折弯成型工艺，不存在拼接焊缝或者连接缝隙，避免长期使用过程中缝隙积尘难以清理的问题，符合医用设备的清洁消毒要求，表面做哑光喷塑处理，既提升了构件的耐锈蚀能力，也避免反光对医护人员造成视觉干扰。在气路匹配层面，滑块的板面与风道出口端面的贴合间隙控制在0.2mm以内，减少调节过程中的旁侧漏风，保证风量调节的线性度，实际测试中，整个调节行程内的风量变化线性偏差可控制在8%以内，能够满足呼吸设备的气路控制精度要求。
