注塑成型塑料锁扣卡扣结构设计

项目分类:锁 发布时间:2022-07-30 ID:689631
  • 注塑成型塑料锁扣卡扣结构设计
  • 注塑成型塑料锁扣卡扣结构设计
  • 注塑成型塑料锁扣卡扣结构设计
  • 注塑成型塑料锁扣卡扣结构设计
  • 注塑成型塑料锁扣卡扣结构设计

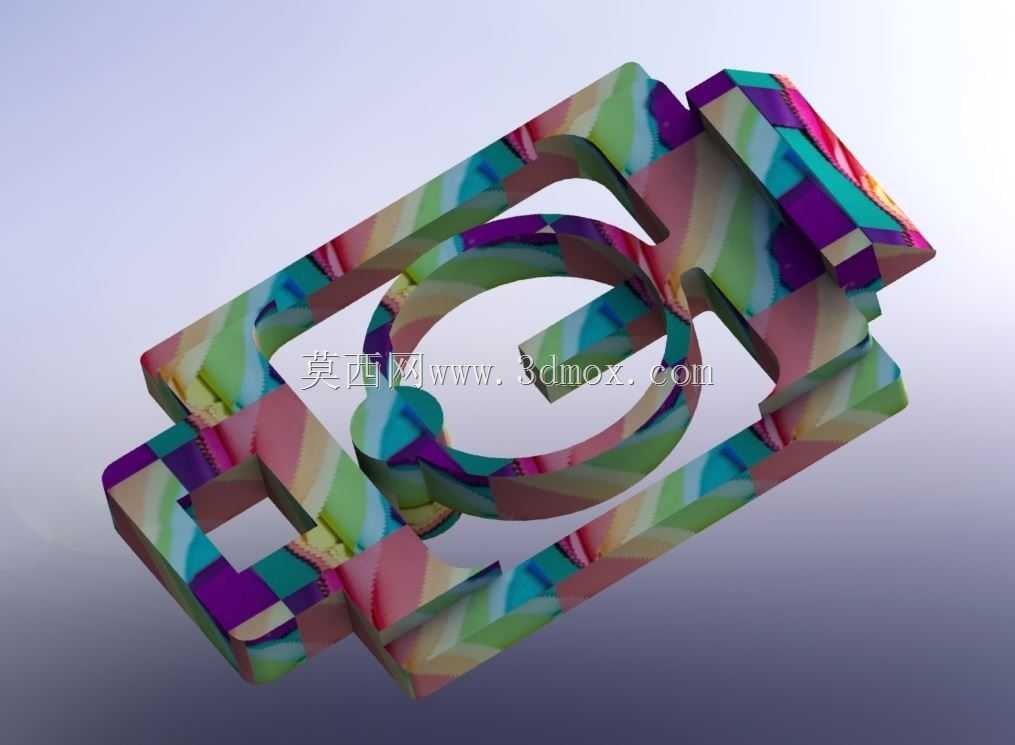

  这款塑料锁止结构件,是面向消费电子、小型通讯设备壳体装配场景开发的卡扣式锁紧部件,日常在手持终端外壳、便携检测设备侧盖、小型工控模块防护壳的装配环节中,这类结构承担着无紧固件快速装拆、反复开合不松脱的核心作用,相比螺丝固定的方案,这类一体注塑成型的锁扣不需要额外配套紧固件,装配时仅需对准卡位按压即可完成壳体扣合,后期维护拆取时也不需要专用工具,能大幅降低产线装配工时,也减少了设备后期运维的配件损耗。

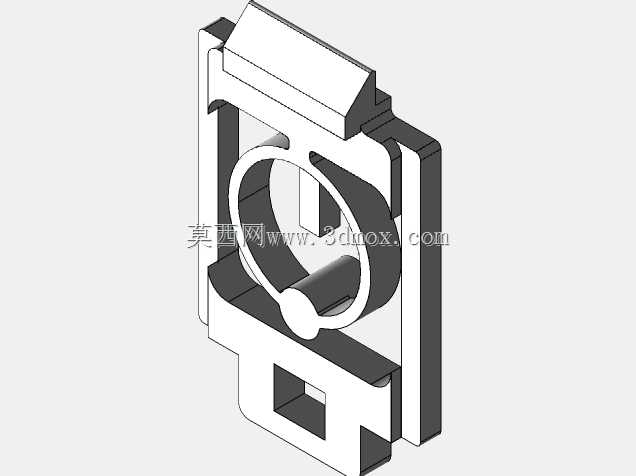

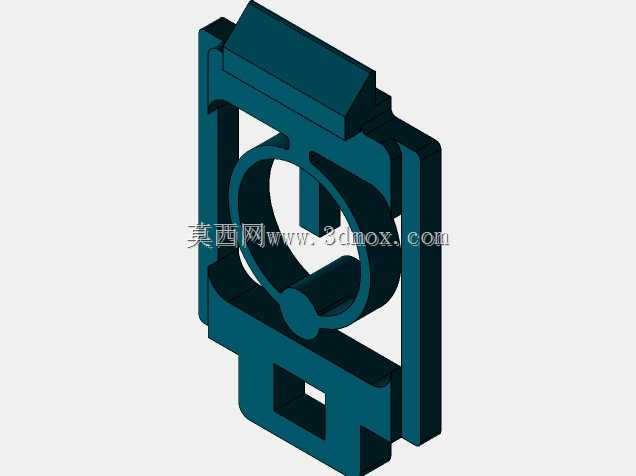

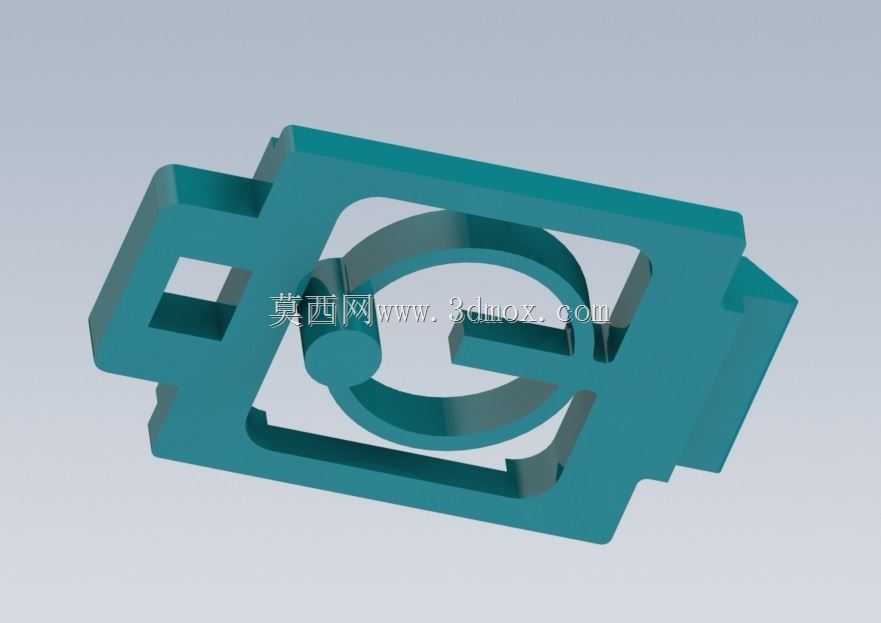

  从结构设计逻辑来看,该部件采用一体注塑成型工艺,整体为扁平式布局,主体框架做了等壁厚的加强筋排布,避免注塑过程中出现缩痕、翘曲等成型缺陷,中间的环形弹性臂是整个锁扣的核心功能区,弹性臂的厚度经过反复校核,既保证按压时能产生足够的形变行程实现解锁,又能在扣合状态下提供持续的预紧力,避免设备受振动冲击时出现松脱异响。两侧的定位卡槽与壳体上的导向筋做了间隙配合设计,单边预留0.15mm的装配公差,既能保证锁扣在壳体内滑动顺畅不卡滞,又不会因为间隙过大出现装配后晃动的问题。

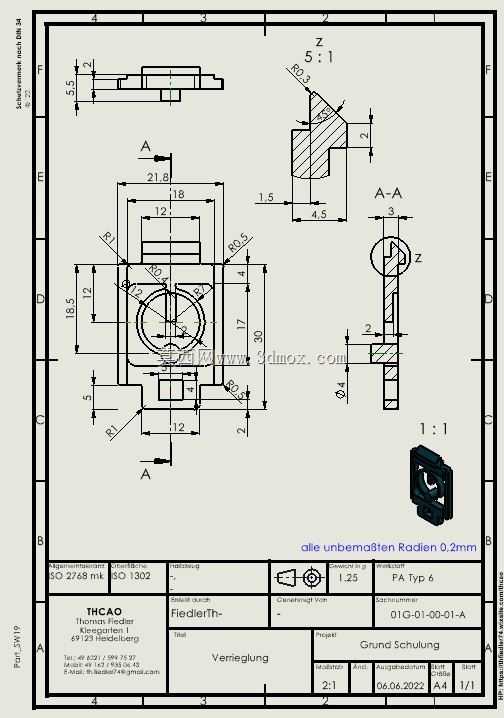

  实际应用中,这类锁扣的安装边界需要匹配壳体的壁厚公差,通常适配1.2-2.0mm壁厚的塑胶壳体,安装槽的深度需要比锁扣整体厚度多预留0.2mm的余量,避免装配后锁扣突出壳体表面影响外观。锁扣的扣合行程设计为1.8mm,解锁按压力控制在15-20N区间,这个力度区间既不会因为按压力度过大导致用户解锁困难,也不会因为力度过小导致意外触碰解锁。弹性臂的根部做了R0.5的圆角过渡,避免反复开合过程中应力集中导致根部断裂,按照常规工程塑料的疲劳强度计算,该结构在正常使用条件下可以实现超过5000次的反复开合不出现结构失效。

  设计过程中针对注塑成型的工艺性做了多处优化,所有的立筋与主体连接位置都做了渐变式的壁厚过渡,避免厚薄差异过大导致注塑时出现填充不足或者表面缩印,外观面的脱模斜度设置为1.5度,内部结构的脱模斜度设置为1度,既保证注塑件能顺利脱模,又不会因为斜度过大导致装配间隙超差。锁扣的卡接面做了0.3mm的倒扣量,这个倒扣尺寸经过反复验证,既能保证扣合后的锁紧力足够,又能在解锁时不需要过大的按压力度,同时不会因为倒扣量过大导致装配时出现白边、开裂等问题。

  在不同的应用场景下,这类锁扣可以根据实际需求调整材质,常规场景下采用ABS材质即可满足强度和外观要求,如果需要更高的耐疲劳性能和耐温性能,可以更换为PA66加玻纤材质,针对有阻燃要求的通讯设备场景,也可以选用阻燃级的PC/ABS合金材质,不同材质的收缩率差异在建模阶段已经做了预留,只需要调整对应的成型工艺参数即可实现批量生产。结构上的多处镂空设计一方面是为了减少塑料用料降低单件成本,另一方面也能给弹性臂提供足够的形变空间,同时减少注塑过程中的材料堆积,降低成型周期,提升量产效率。

  针对设备装配后的可靠性验证,这类锁扣需要通过高低温循环测试、振动测试、跌落测试等多项可靠性验证,在-20℃到60℃的温度区间内,锁扣的锁紧力变化率不超过15%,1米高度自由跌落之后不会出现松脱或者断裂,持续振动2小时之后扣合间隙不超过0.1mm,完全满足小型通讯类设备、消费电子产品的日常使用要求。相比传统的螺丝固定或者粘胶固定方案,这种卡扣式锁扣结构在装配效率、可维护性、综合成本上都有明显优势,是小型电子设备壳体连接结构中非常常用的一种结构形式。
