立式工业气液粉尘分离过滤设备结构

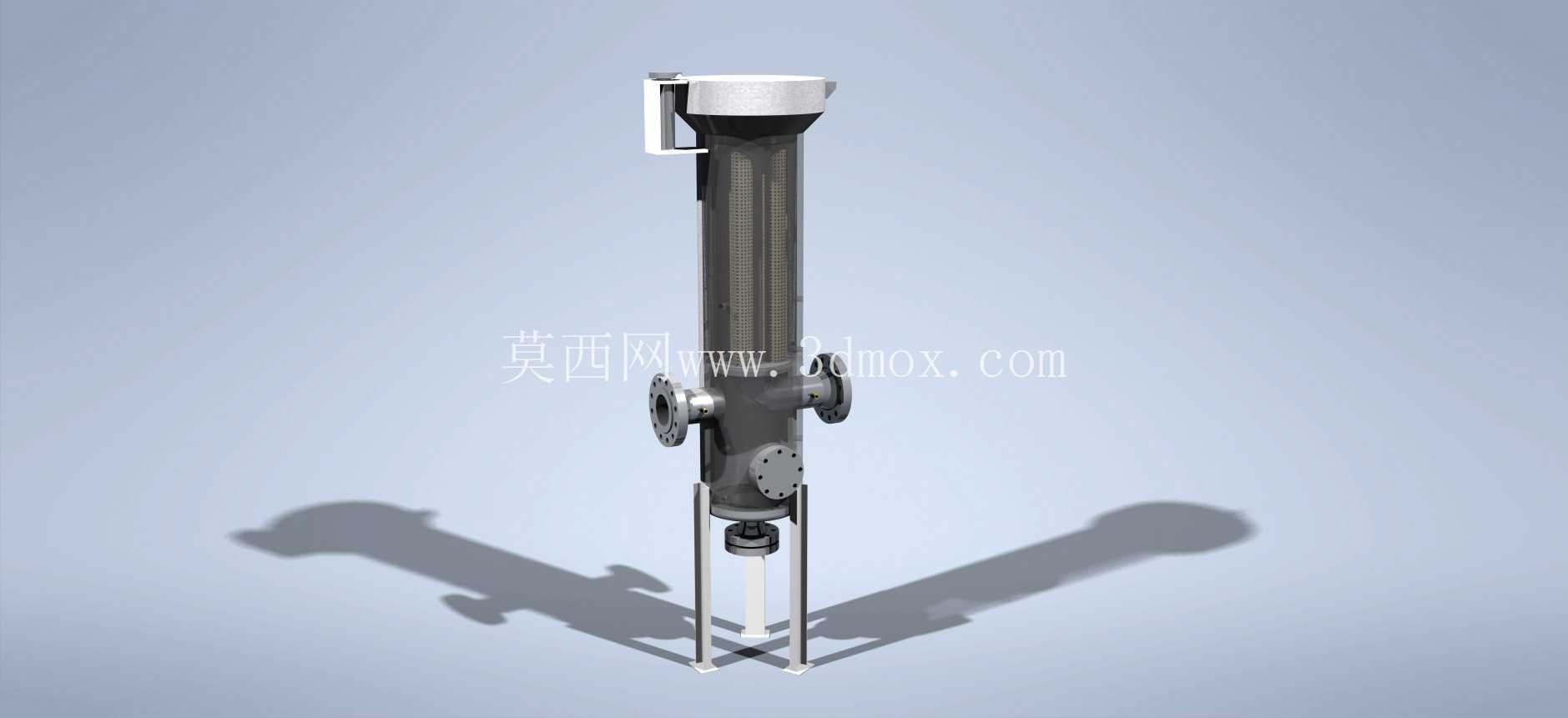

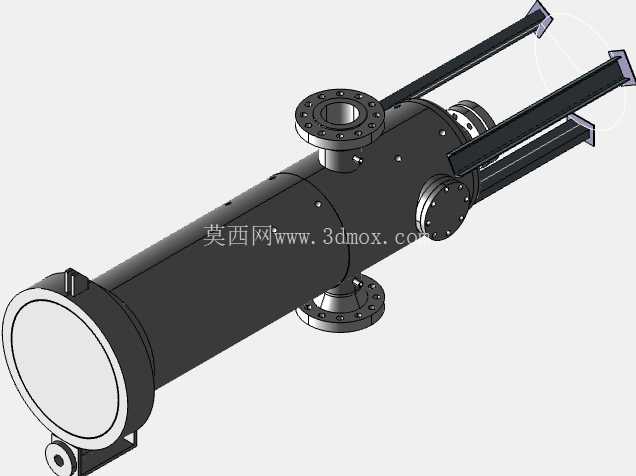

　　在化工、涂装、粉体输送、压缩空气管网这类涉及流体介质输送的工况里，介质中混杂的液态液滴、固体粉尘颗粒如果不提前脱除，很容易造成后端阀门卡涩、仪表测量失真、管道内壁冲蚀磨损，甚至会让下游反应工序的原料纯度不达标，这类立式结构的分离过滤设备，就是专门针对这类介质净化需求设计的核心处理单元。从结构布局来看，设备采用立式长筒体设计，整体依靠底部三根支腿实现落地支撑，支腿与筒体底部采用焊接式连接，支腿底端预留了安装固定的通孔，现场安装时可以直接通过膨胀螺栓或者地脚螺栓固定在设备基础平台上，不需要额外搭建复杂的支撑钢架，能有效节省安装空间，这种立式布局也让设备内部的流体流向更符合重力沉降的逻辑，含杂质的介质从筒体侧部的两个对称法兰接口进入设备腔体后，流速会因为腔体通径突然扩大而快速降低，密度更大的液滴和固体颗粒会在重力作用下自然沉降到筒体底部的集污腔，不会被气流裹挟着向上流动。

　　设备顶部采用快开式封头结构，封头侧面设置了快开锁扣，不需要完全拆卸螺栓就能打开封头，更换内部的过滤滤芯或者清理沉降的杂质时操作效率更高，日常维护的作业强度更低；封头顶端设置了排气接口，经过净化处理后的洁净介质会从这个接口排出，接入后端的工艺管网。筒体侧部除了进出介质的法兰接口之外，还预留了压差检测接口、排污接口的安装位，现场可以根据实际工况选配压差变送器，实时监测滤芯的堵塞情况，当进出口压差达到设定阈值时就可以安排维护更换滤芯，避免因为滤芯堵塞造成设备压损过大、管网流量不足的问题。筒体底部的排污口设置了手动排污阀结构，日常维护时只需要打开阀门就能把沉降在集污腔的废液、固体杂质排出，不需要拆解设备主体。从设计逻辑上看，这款分离设备没有采用复杂的内部旋流结构，而是结合了重力沉降与滤芯过滤的双重净化逻辑，既可以脱除介质中粒径较大的液态液滴和固体颗粒，也能通过内部选配的不同精度滤芯，拦截粒径更小的杂质，适配不同净化等级要求的工况，比如普通压缩空气管网预处理可以选用5微米精度的滤芯，涂装线的气源净化则可以更换0.1微米精度的滤芯，不需要改动设备主体结构就能适配不同的工艺需求。

　　在安装边界上，设备的整体重心沿着筒体中轴线垂直分布，支腿的支撑跨距经过校核，即使在介质流速波动、设备带压运行的状态下也能保持足够的结构稳定性，侧部的法兰接口采用标准化工法兰尺寸，现场配管时不需要额外制作转换接头，直接和同通径的工艺管道对接即可；设备的整体高度设计也考虑了日常维护的操作空间，底部排污口距离安装基础的预留高度足够容纳排污管道的连接，顶部封头距离厂房顶部的净空要求也控制在常规工业厂房的层高范围内，不需要为了安装设备额外调整厂房布局。

　　在实际工况适配中，这类分离设备可以应用在压缩空气系统的气源净化段，脱除压缩空气中携带的冷凝水、锈蚀颗粒；也可以应用在粉体气力输送系统中，分离输送气流中混杂的超细粉体，避免粉体排入大气造成物料浪费或者环境污染；在化工溶剂回收工况中，还可以通过调整内部滤芯材质，回收气相中夹带的溶剂液滴，降低物料损耗。设备的筒体壁厚按照常规1.0MPa的工作压力设计，能够满足大多数工业低压流体工况的使用要求，如果应用在高压工况，只需要调整筒体壁厚和法兰压力等级，整体结构布局不需要做大幅改动，结构的通用性较强。
