HB9500型多工位接线集成装置结构设计

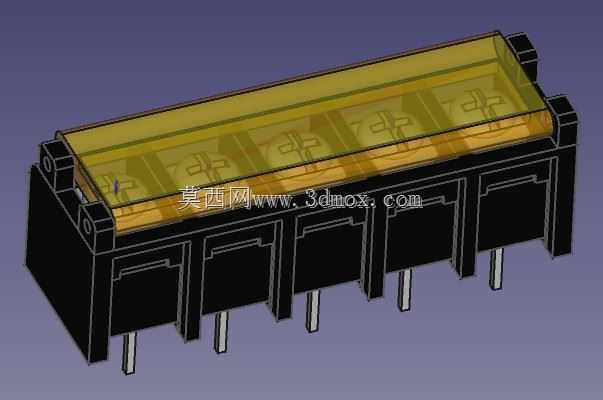

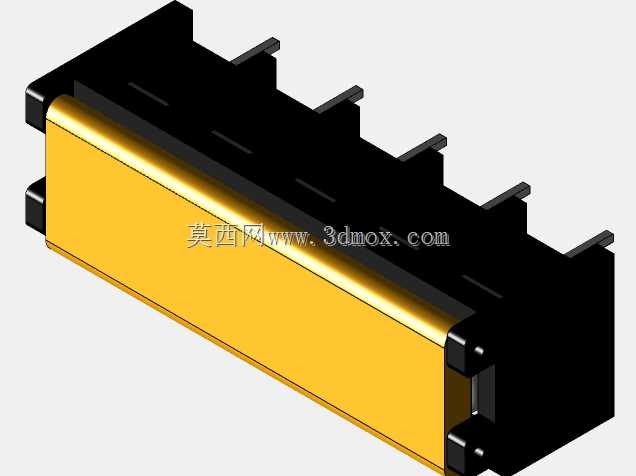

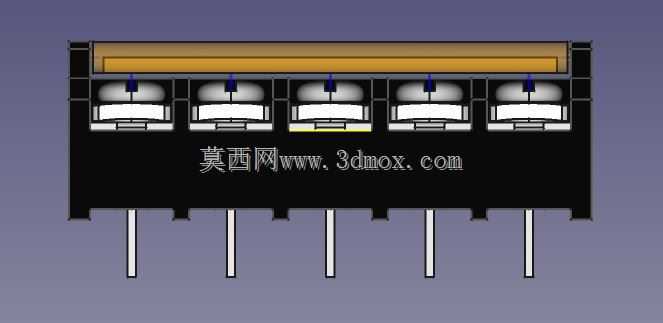

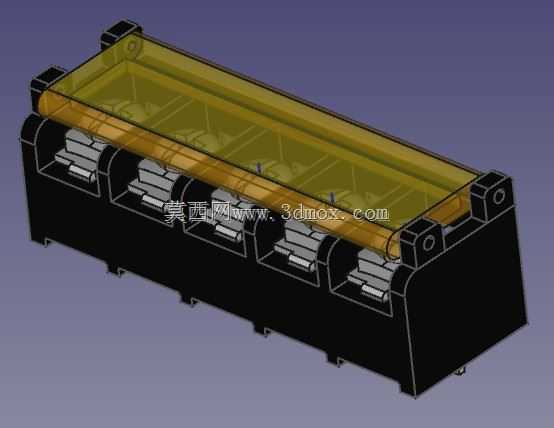

该HB9500型接线集成装置主要面向工业电气柜内部布线、成套设备动力回路分线、自动化产线信号转接等应用场景，是电气系统中实现多回路线缆规整接驳、分线汇流的核心配套组件，可有效解决多线缆零散接线带来的排布杂乱、检修困难、接线松动脱落等实际问题，广泛适配低压配电、工业控制、设备电控等多类电气安装场景。装置整体采用长条形槽式主体结构，主体外壳为高强度绝缘阻燃材质，顶部设置半透明防护盖板，既可以直观观察内部接线端子的压接状态、线缆排布情况，又能阻挡生产环境中的粉尘、切削液飞溅、金属碎屑落入接线区域，避免出现短路、接触不良等电气故障，同时盖板与主体采用卡扣加端部定位的装配方式，日常检修时无需借助专用工具即可快速开启，大幅提升后期运维的操作效率。装置内部沿长度方向均匀排布五组独立接线工位，每个工位设置多层叠装的接线端子排，可同时适配动力线缆、信号控制线缆的分层接驳需求，不同电压等级、不同功能的线缆可在对应工位分区排布，避免强电对弱电信号产生电磁干扰，每个端子位均设置独立的压线锁紧结构，可适配不同线径的多股铜芯线缆压接，压接后具备足够的拉脱强度，可承受设备运行过程中的振动冲击，不会出现线缆松脱的问题。装置两端设置带安装孔的定位凸耳，安装时可通过螺栓直接固定在电控柜安装梁、设备安装基板上，整体安装边界规整，长度方向适配标准电控柜的横向安装尺寸，宽度方向预留足够的线缆弯折空间，不会与柜内其他电气元件产生安装干涉，底部设置均匀分布的走线卡槽，外部线缆可从底部卡槽规整引入装置内部，避免线缆在装置底部交叉缠绕。设计过程中充分考虑电气安全间隙要求，相邻接线工位之间设置绝缘分隔筋，不同回路之间的爬电距离、电气间隙完全满足低压电气设备的安全规范要求，外壳的绝缘性能可耐受常规工业场景下的电压等级，不会出现击穿、漏电等安全隐患，整体结构兼顾接线操作的便捷性、长期运行的可靠性以及后期维护的便利性，可大幅提升电气布线环节的施工效率，降低电气系统的后期故障概率。
