小型科利斯蒸汽机教学演示结构

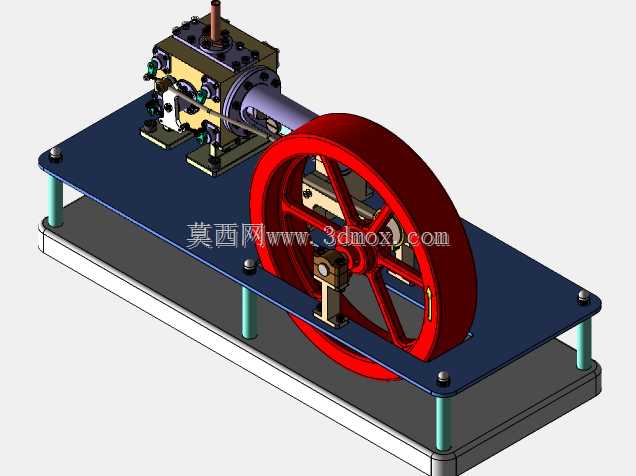

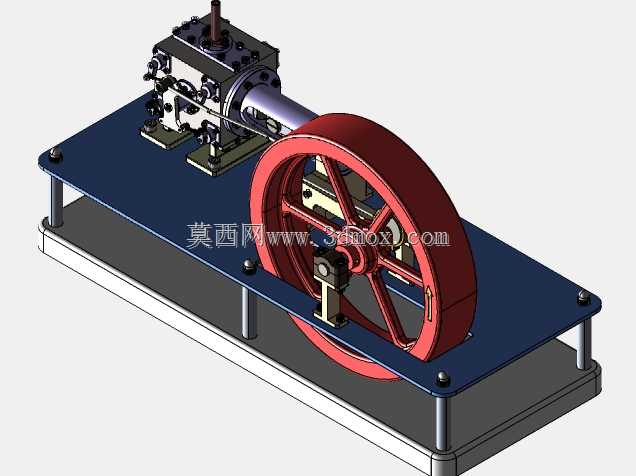

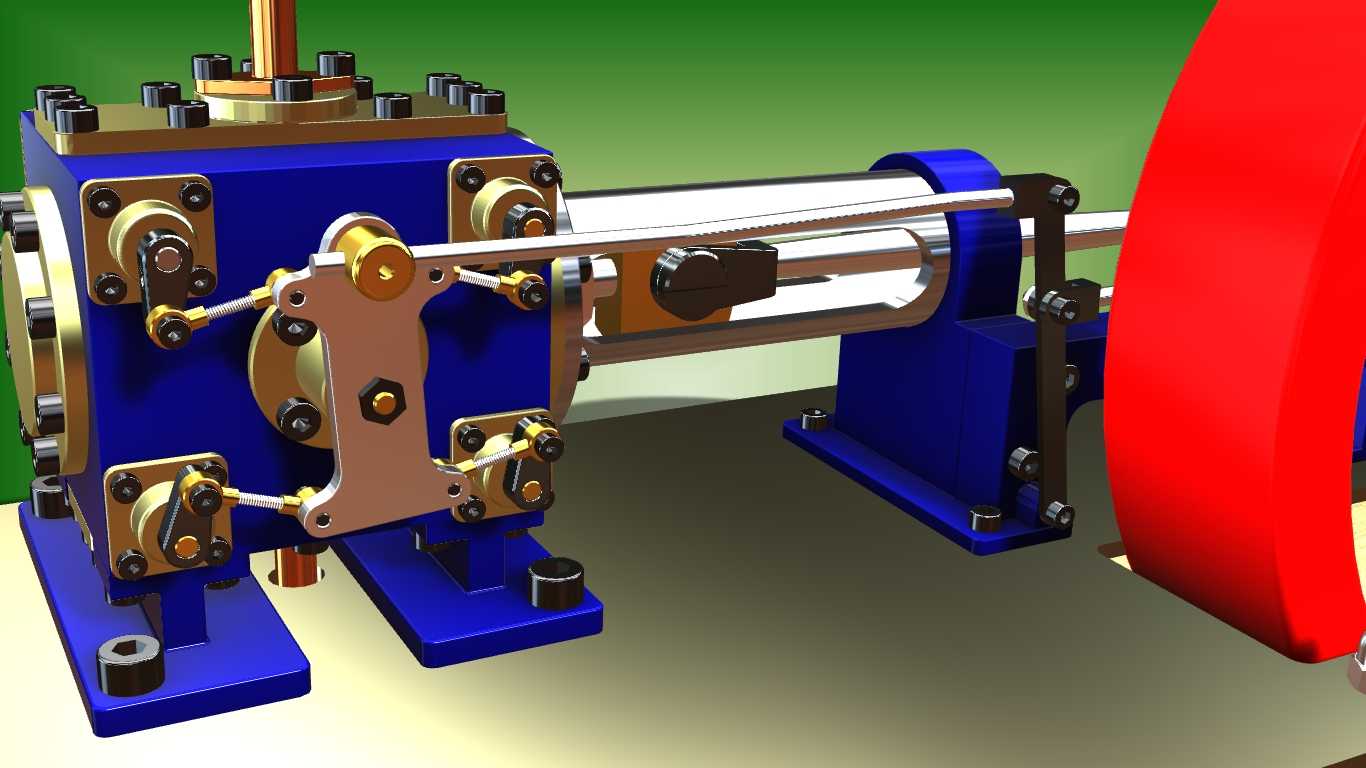

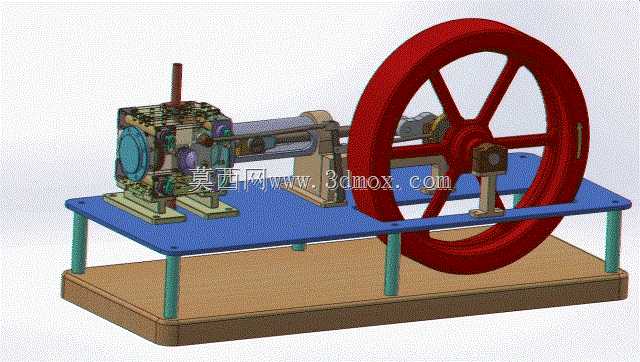

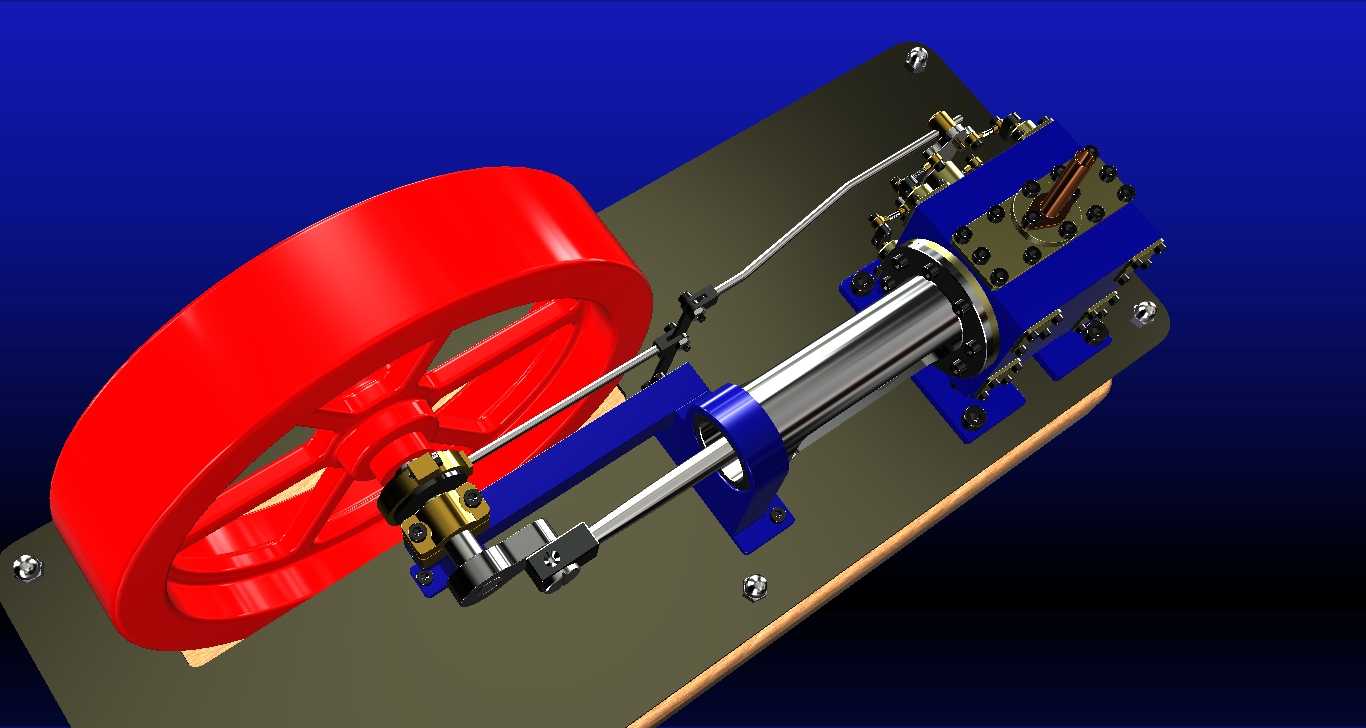

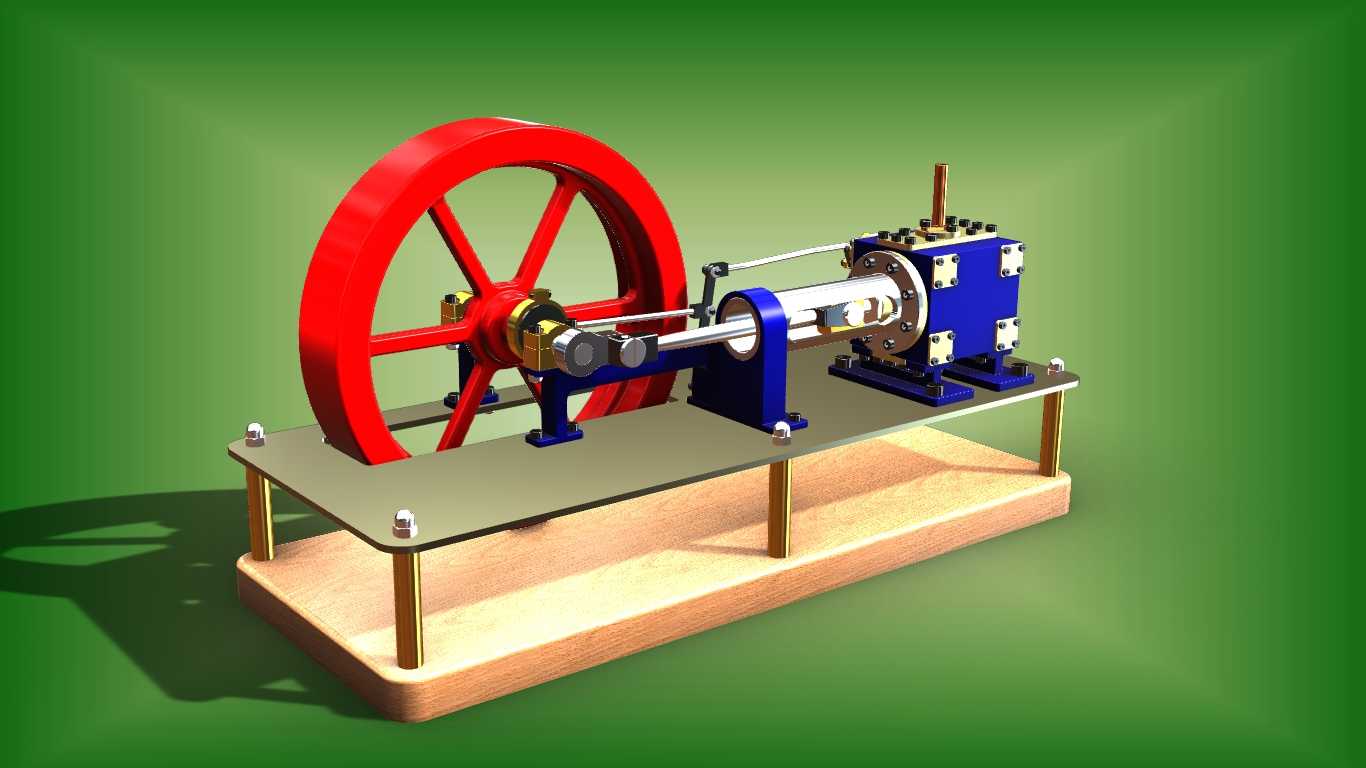

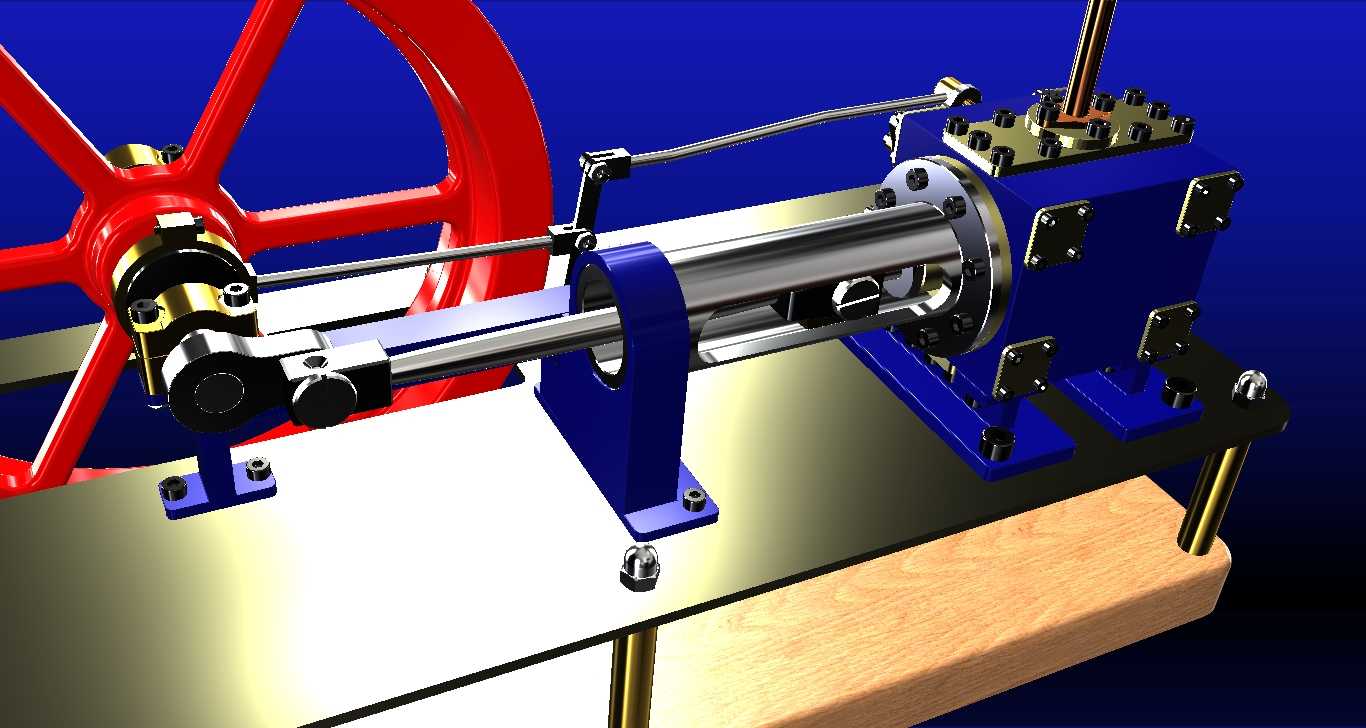

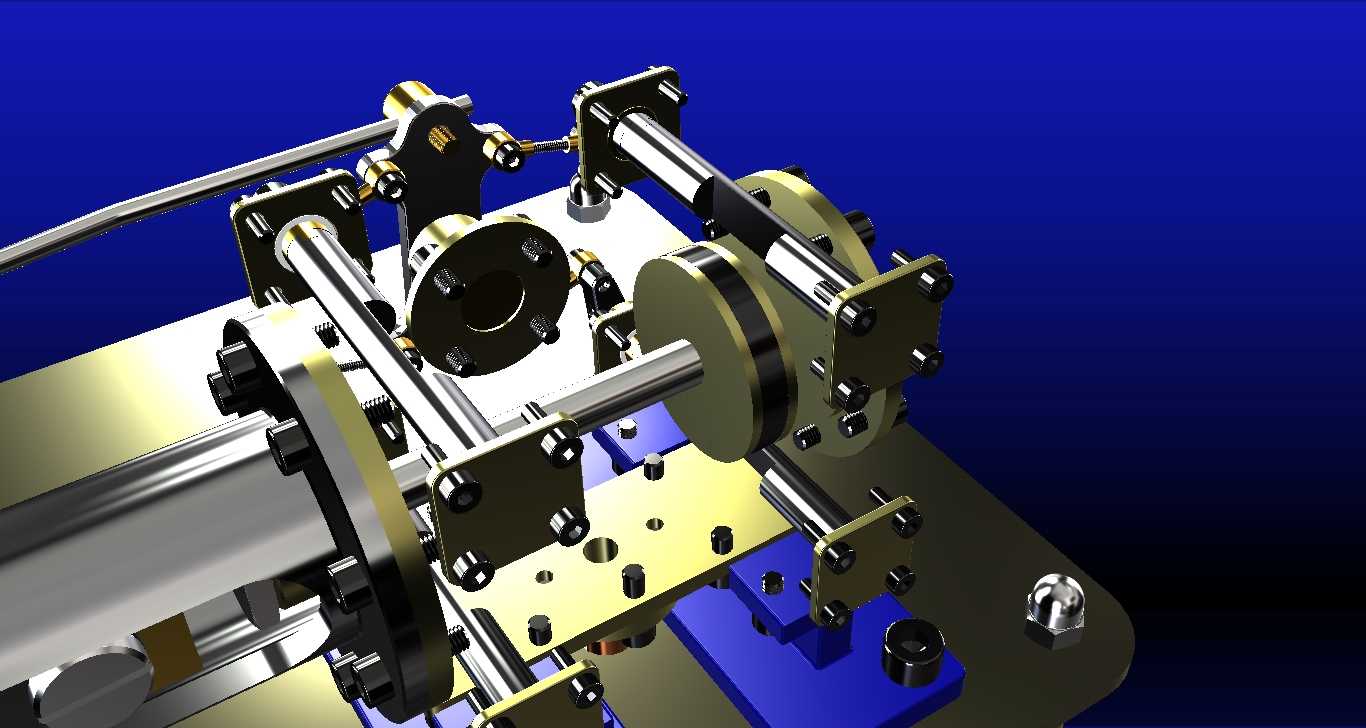

这款小型科利斯蒸汽机结构，主要面向机械原理教学演示、复古动力装置收藏展示场景，可直观展现经典 Corliss 配汽式蒸汽机的完整运行逻辑，帮助学习者理解往复式热力动力转换的核心机械原理，也可作为复古动力装置的静态展示摆件，适配中小学科创教室、高校机械原理实验室、工业主题展馆的陈列需求。设备实际运行时，通过缸体内部的配汽机构控制蒸汽进出，推动活塞做直线往复运动，再经曲柄连杆结构将直线动力转换为旋转动力，由大尺寸飞轮储存转动惯量，保障动力输出的平稳性，整套结构完整还原了科利斯蒸汽机特有的配汽联动逻辑，相比普通滑阀蒸汽机，其配汽行程控制更精准，动力转换效率的结构优势在模型上得到清晰呈现。产品设计过程中，优先保障各运动部件的干涉避让，缸体部分做了半剖可视化处理，可直接观察内部活塞、气阀的联动状态，支撑结构采用分层式设计，下层为木质配重底座，中层通过四根立式支腿固定蓝色金属安装平台，所有运动部件均布置在平台上方，既保障运行时的整体稳定性，也让各传动结构完全外露，方便观察运行轨迹。外形尺寸上，整套结构以4英寸缸体规格为设计基准，飞轮直径为整套结构的最大外伸尺寸，横向安装边界从缸体左端的进汽接口延伸至飞轮右侧轮缘，纵向边界不超出底座宽度，安装时仅需将底座平稳固定在水平台面即可，无需额外复杂的安装固定结构，各转动副预留了合理的配合间隙，既保障运动顺畅无卡滞，也避免间隙过大出现运行晃动的问题。设计时充分考虑了演示场景的使用需求，所有联动部件的传动比经过匹配，手动拨动飞轮即可带动整套结构顺畅运转，无需额外辅助动力就能完整展示从活塞往复到飞轮旋转的全流程动作，进汽接口预留了标准连接位，若搭配微型蒸汽发生装置，还可实现实际动力驱动运行，兼顾静态展示与动态演示的双重需求。
