HVAC系统用LG旋转式制冷压缩机结构

这款旋转式压缩机是暖通空调制冷系统的核心动力部件，主要面向家用分体空调、小型商用中央空调、冷柜、除湿机等HVAC应用场景，承担制冷循环回路中低温低压气态冷媒的压缩升压职能，是整个制冷换热循环能够持续运行的动力来源。在实际制冷系统运行过程中，压缩机从蒸发器侧吸入完成换热蒸发的低温低压气态制冷剂，通过内部偏心旋转机构的容积变化对冷媒做功，将其压缩为高温高压气态后输送至冷凝器侧完成放热冷凝，推动整个制冷循环持续运转，直接决定了制冷系统的换热效率、运行噪音与使用寿命。

从产品功能特性来看，这款旋转式压缩机相比传统往复式压缩机，零部件数量更少，运动部件的动平衡表现更优，运行过程中的振动幅度与工作噪音更低，同时容积效率更高，在同等制冷量需求下可以做到更小的体积与更轻的重量，非常适配对安装空间、运行静音有较高要求的民用与商用制冷场景。整机采用全封闭焊接壳体结构，将电机与压缩机芯完全密封在钢制壳体内，从根源上避免了冷媒泄漏的风险，同时壳体外部的黑色涂装具备优秀的防锈抗腐蚀能力，可以适配不同安装环境下的长期使用需求。

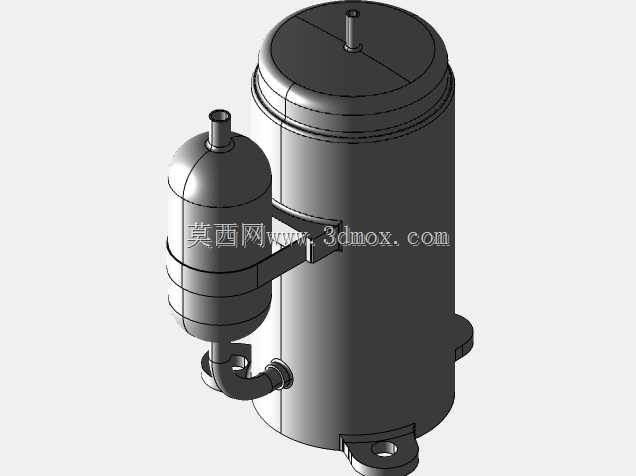

在设计思路上，这款压缩机采用主缸体旁置储液气分的布局结构，侧面连接的圆柱形储液罐可以完成气液分离，避免未完全蒸发的液态冷媒进入压缩腔造成液击损坏，同时储存系统循环中的多余冷媒，适配不同工况下的冷媒流量变化。储液罐与主壳体之间采用金属固定支架连接，强化运输与运行过程中的结构强度，避免管路振动疲劳开裂。顶部与储液罐上方的铜质管路接口分别对应排气与吸气通路，采用标准管径设计，可以直接匹配常规制冷系统的铜管焊接需求，底部的三个带安装孔的固定支脚呈三角分布，能够提供稳定的安装支撑，有效抵消运行过程中的振动传递。

从安装边界来看，这款压缩机的整体外形为立式圆柱结构，旁置储液罐后整体占用空间紧凑，底部支脚的安装孔位尺寸适配常规空调室外机的安装底座标准，安装时需要预留足够的散热空间与管路弯折余量，同时要保证支脚固定时的水平度，避免运行过程中出现偏磨振动加剧的问题。整机的接口位置、固定尺寸都经过标准化适配，可以直接替换同规格的同类型旋转压缩机，降低制冷设备的设计与维护成本。
