暖通空调专用Leo循环泵结构设计

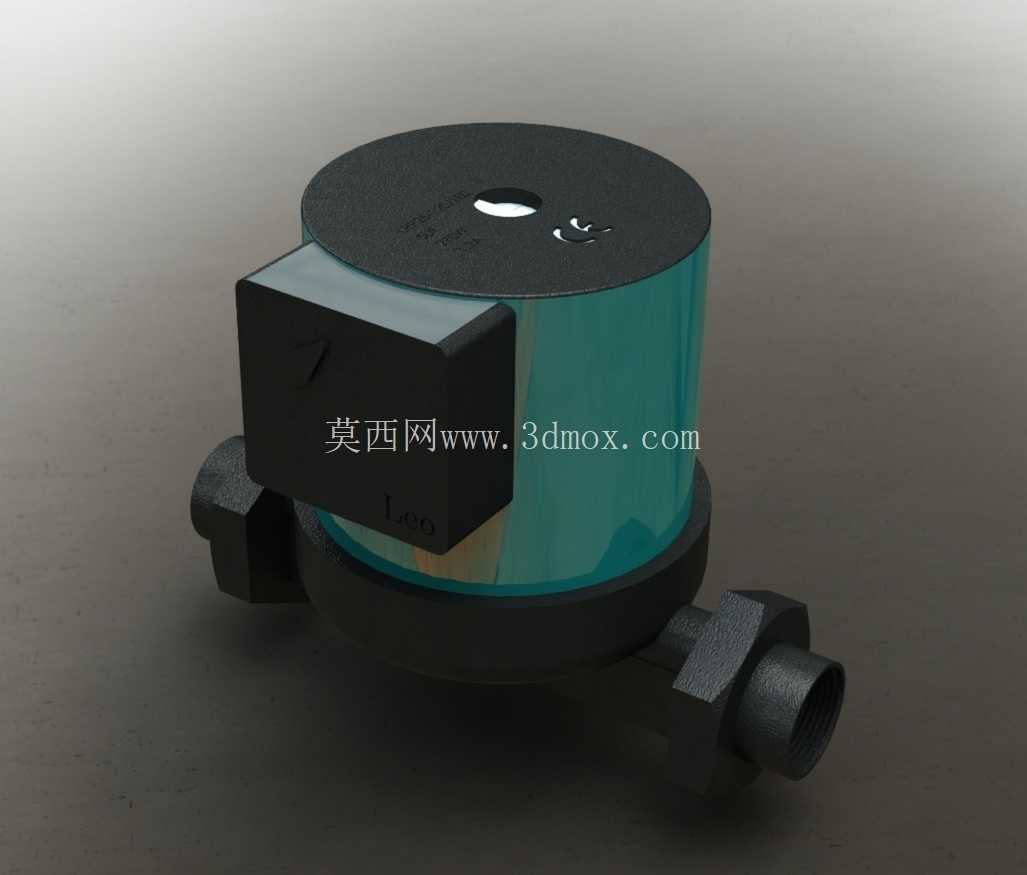

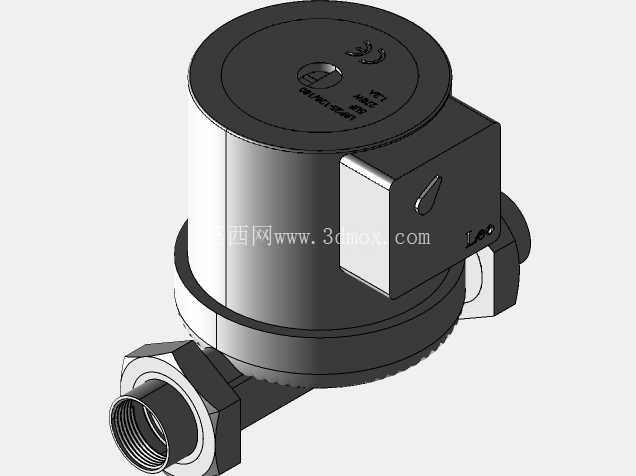

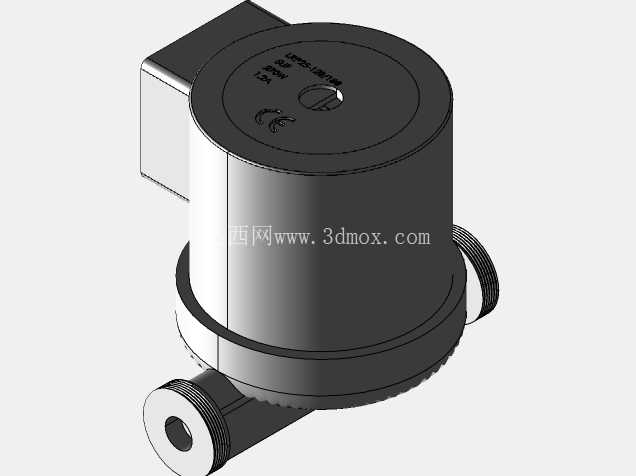

　　这款循环泵的三维结构设计，核心围绕暖通空调水系统的闭式循环工况展开，日常主要承担冷热水在管网内的动力输送职责，适配住宅分户采暖、小型商用中央空调水系统、壁挂炉配套水路等场景，解决管路阻力带来的水流滞缓问题，保障换热末端的热量或冷量均匀输送。从结构布局来看，泵体采用立式同轴设计，电机段与泵腔段沿垂直轴线叠装，相比卧式管道泵能大幅缩减水平方向安装占用空间，适配吊顶内、管道井、设备旁狭小安装位的布置需求。进出水口采用同轴同径的外螺纹接口设计，接口轴线与泵体底部安装平面平行，可直接串接在水平管路中，无需额外加装变径接头或转向弯头，减少管路连接件数量的同时，也降低了接口处的渗漏风险。

　　泵体上部的电气接线腔采用侧置方形结构，接线端子完全封闭在腔体内，接线腔朝向可根据现场布线需求旋转调整，避免管线弯折受力，同时防护结构可阻挡管路凝露水、灰尘侵入接线部位，适配潮湿的机房、吊顶内安装环境。泵腔内部的叶轮采用离心式结构设计，流道经过水力优化，在低扬程大流量的循环工况下运行效率更高，运行时的水流噪音控制在较低水平，不会对室内声环境造成干扰。泵体与电机的连接部位设置了隔热隔液结构，可阻断泵腔内水温向电机段传导，避免电机长期处于高温环境下出现绝缘老化问题，延长整机使用寿命。安装边界方面，该型号泵的进出水口中心距为180mm，适配市面主流同规格循环泵的替换安装尺寸，老旧设备更换时无需改动原有管路布局，直接对接即可完成装配。

　　泵体底部设置有防滑安装固定位，可通过支架固定在墙面或管路支架上，避免泵体运行振动带动管路产生异响。设计过程中充分考虑了日常维护需求，泵腔排气螺钉设置在泵体上部易操作位置，系统初次注水时可快速排出泵腔内积气，避免气缚导致的流量不足问题；接线腔的快拆结构无需专用工具即可打开，方便后期接线检修。从流体工况适配性来看，该泵可耐受一定温度范围的冷热水介质，适配常规水暖系统的水温区间，过流部件采用耐腐蚀材质，可适应闭式循环水系统的水质条件，长期运行不会出现过流部件锈蚀堵塞流道的问题。

　　在三维建模过程中，各部件的装配公差经过严格校核，转动部件与固定腔壁之间预留了合理的运行间隙，既不会出现运转擦碰问题，也能保证容积效率；接口螺纹尺寸严格遵循通用管螺纹标准，可与市面标准管材配件完美适配。整体结构没有冗余设计，所有外部结构都服务于安装、运维、功能实现的实际需求，没有多余的装饰性结构，符合工业设备的实用设计逻辑。
